Netzfilter

Kompaktes Gerätestecker-Kombielement mit zweistufigem Filter

| Redakteur: Sandra Häuslein

Die neue Filterserie kombiniert einen IEC-C14-Gerätestecker mit einem zweipoligen Sicherungshalter, einem zweipoligen Schalter und einem zweistufigen Netzfilter.

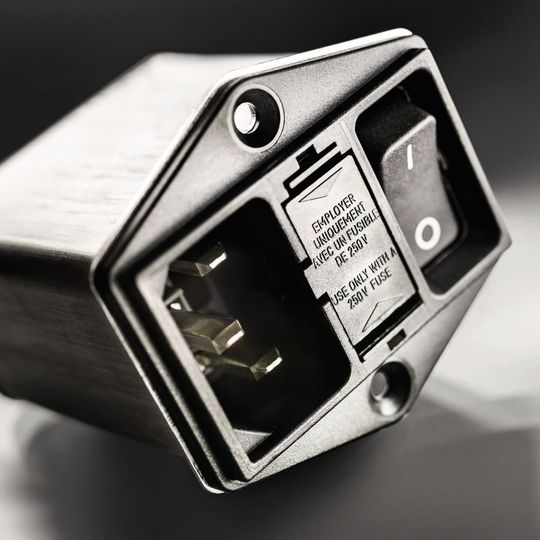

Die neue Filterserie kombiniert einen IEC-C14-Gerätestecker mit einem zweipoligen Sicherungshalter, einem zweipoligen Schalter und einem zweistufigen Netzfilter. (Bild: Schurter)

Mit der stetig zunehmenden Leistungsdichte hoch getakteter elektronischer Schaltungen steigen auch die Störspannungen, ihre Störempfindlichkeit und somit die Anforderungen an Netzfilter. Gefragt sind Filter mit besonders hoher Performance. Diese Anforderungen will Schurter mit dem neuen DD14 erfüllen: einem sehr kompaktem Gerätestecker-Kombielement mit zweistufigem Filter.

Die neue Filterserie von Schurter kombiniert einen IEC-C14-Gerätestecker mit einem zweipoligen Sicherungshalter, einem zweipoligen Schalter und einem zweistufigen Netzfilter, welches für Nennströme bis 10 A bei 40 °C Umgebungstemperatur ausgelegt ist. Der breite Metallflansch (horizontal oder vertikal) kontaktiert die Gehäuseoberfläche großflächig und soll so eine optimale Filter- und Schirmwirkung ermöglichen.

Das Schurter DD14 integriert das EMV-Filter direkt am Netzeingang. Die zweistufige Filterauslegung unterdrückt dem Hersteller zufolge Störspannungen über ein deutlich breiteres Frequenzspektrum, als dies einstufige Filter tun können. Dies soll sich besonders positiv auf die elektromagnetische Verträglichkeit auswirken.

Die DD14-Filterserie ist als Standard- oder Medizinausführung erhältlich und findet Einsatz in Geräten, die eine besonders hohe Störfestigkeit erfordern. Dazu gehören beispielsweise IT- oder Telekommunikations-Systeme gemäß IEC 90650 und Medizingeräte gemäß IEC 60601-1. Laut Schurter erfüllt die Serie die neuen Anforderungen der IEC 60127-6 an den Sicherungshalter für erhöhten Brandschutz und ist auch für den Einsatz in Haushaltsgeräten nach IEC 60335-1 geeignet. Das Kombielement ist kompatibel mit V-Lock verriegelten Geräteanschlusskabeln.

Die DD14-Baureihe ist für Stromstärken bis 10 A / 250 V AC gemäß IEC-Norm und 8 A entsprechend UL/CSA-Norm bei 125/250 V AC zertifiziert. Sie hat die ENEC- sowie cURus-Zulassung.
