Spannelemente Kompakte, sichere, auf engem Raum automatisierbare Spannelemente

Spanntechnik-Spezialist Roemheld zeigt auf der EMO 2013 besonders kompakte Elemente, Automationslösungen für rein mechanische Spannsysteme oder Nullpunktspannsysteme für die Einzelfertigung sowie neue kostengünstige Hebelspanner.

Anbieter zum Thema

Heidrive GmbH

SPN Schwaben Präzision Fritz Hopf GmbH

SCHMIDT-KUPPLUNG GmbH

Römheld GmbH

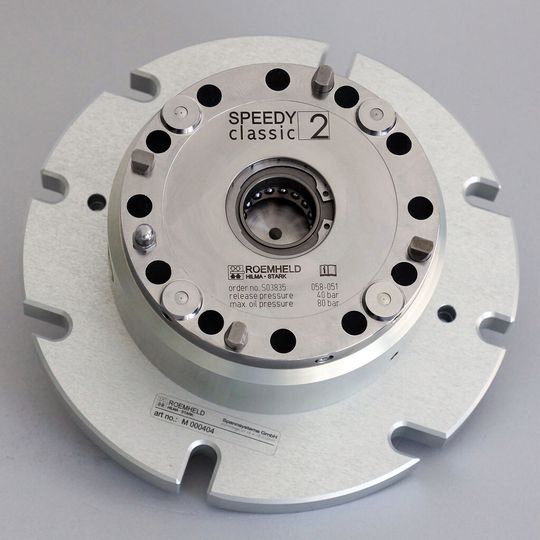

Sowohl voll automatisiert als auch manuell beladbar ist das neue Nullpunktspannsystem "Speedy classic 2 Twister NG" von Roemheld speziell für die Einzelspannung. Es zeichnet sich durch höchste Präzision mit µ-genauer Positionierung, eine sehr hohe Kraftaufnahme und einen spielfreien Formschluss und damit eine extrem hohe Steifigkeit aus. Dank seiner hohen Positioniergenauigkeit und einfachen Handhabung eignet es sich außerdem gut für die manuelle Beladung als auch als Nullpunktspannsystem in der automatisierten Fertigung. Die passenden Paletten können ganz einfach nach Vorgabe vom Kunde selbst hergestellt werden, so dass Zeit und Geld gespart wird. Das Nullpunktspannsystem ist in einer hydraulischen und einer pneumatische Variante erhältlich und mit anderen Komponenten wie dem "Speedy classic 2 Twister" kombinierbar.

Spannen auf engstem Raum

Für den sicheren und zuverlässigen Einsatz von hydraulischen Spannvorrichtungen auf engstem Raum stellt Roemheld zwei Neuheiten vor: Einen Kompaktdruckübersetzer mit integriertem Rückschlagventil und eine standardisierte Ventilmodulkombination.

Der Druckübersetzer transformiert niedrigen Eingangsdruck in höheren Ausgangsdruck, so dass kompaktere Spannmittel eingesetzt werden können, das Rückschlagventil sperrt den Hochdruck ab.

Mit der Ventilmodulkombination lassen sich komplexe hydraulische Spannvorrichtungen bei beengten Platzverhältnisse ansteuern: Da auf ihr sämtliche Steuerungs- und Druckventile fest installiert sind, wird der Aufwand für die Verrohrung minimiert und der dafür benötigte Platz eingespart.

Ebenfalls der Sicherheit dient eine drahtlose Drucküberwachung, da sie dazu beiträgt, Druckabfälle auf hydraulischen Spannvorrichtungen frühzeitig zu erkennen und so vor Maschinenschäden zu schützen.

Mit einem elektronischen Sensor lassen sich Vorrichtungsdrücke bis 500 bar auf maximal 300 m entfernten Maschinen per Funk überwachen. Sinkt der Druck, wird dies sofort angezeigt; optional werden die Werte analog oder digital an einer RS485-Schnittstelle dargestellt. Der Empfänger und der batteriebetriebene Sender, der gegen Kühlmittel und Späne geschützt ist, lassen sich leicht einrichten, mit einer Empfangseinheit können insgesamt 16 Sender abgefragt werden.

Automation ab Losgröße 1: jetzt auch rein mechanisch

Rund um das Thema Automation bietet Roemheld einen neuen Kompaktspanner, der über eine Abfrage meldet, wann die Löseposition erreicht ist, und eine Erweiterung der bereits vorgestellten, modular aufgebauten Automationslösung für die Werkstückbearbeitung ab Losgröße 1.

Neu ist, dass zu den bisher verfügbaren hydraulischen Komponenten mit Wegmessung jetzt auch mechanische Spannsysteme angeboten werden. Einsetzbar ist die – wahlweise horizontal oder vertikal aufbaubare – Automationslösung als umfassende, flexible und vielfältige Alternative zu herkömmlichen Palettensystemen. Sie kommt ohne eigene Energieversorgung auf der Palette oder im Maschinenraum aus und kann leicht an bestehenden mechanischen Spannsystemen nachgerüstet werden.

Alle eingesetzten Komponenten sind Standardprodukte, die schnell verfügbar, problemlos miteinander kombinierbar und unkompliziert für geänderte Aufgabenstellungen erweiterbar sind. Das Automatisierungsmodul besteht aus einer Steuerung und einem Schraubsystem. Unterschiedliche Werkstückabmessungen können automatisiert am Spannsystem eingestellt werden. Für eine hohe Prozesssicherheit sorgen verschiedene Kontrollfunktionen: Am Schraubmodul wird die Spannkraft und – über den Drehwinkel – ebenfalls die Position der Spannbacken abgefragt und überwacht. (jv)

Roemheld auf der EMO 2013: Halle 4, Stand E42
