Greifer

In fünf Tagen plug-and-play-fähig lieferbar

| Redakteur: Ute Drescher

Die mechatronischen Komponenten des Greiferspezialisten Gimatic bieten viele Features, mit denen sich das Unternehmen vom Markt abhebt. Und: Sie sind in ca. fünf Tagen plug-and-play-fähig lieferbar.

Firmen zum Thema

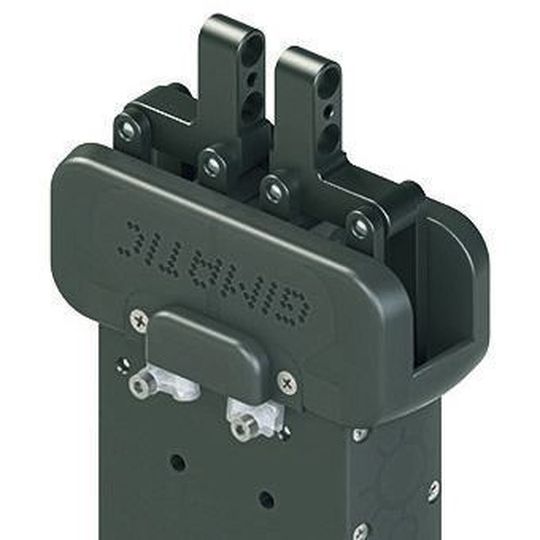

Der elektrische 2-Backen-Greifer MPRJ von Gimatic kann die Last von außen und innen einspannen.
Der elektrische 2-Backen-Greifer MPRJ von Gimatic kann die Last von außen und innen einspannen.
(Bild: Gimatic)

Die mechatronischen Greifer von Gimatic zeichnen sich dadurch aus, dass sie mit einer Greifkraftsicherung ausgestattet wurden. Diese sorgt dafür, dass die Bauteile nur in Bewegung bestromt werden und im unbestromten Zustand zuverlässig ihr Transportgut halten. Alle Greifer verzichten auf jegliche Programmierung. Sie sind mit einem Gewicht ab 160 g besonders leicht, sehr kompakt und oft nur halb so schwer wie andere am Markt angebotenen Greifer.

Zudem sind sie umweltfreundlich und arbeiten energieeffizient. Eine integrierte Motor-Kontroller-Karte, die direkte Signalverarbeitung der Ventilansteuerung und bis zu zehn Millionen Zyklen Wartungsfreiheit sind weitere Vorteile der gesamten Serie. Die Ansteuerung erfolgt mit 24 VDC, durch nur eine Leitung über ein I/O-Signal, so dass eine direkte Signalverarbeitung der Ventilansteuerung möglich ist.

Der elektrische 2-Backen-Greifer MPRJ von Gimatic kann die Last von außen und innen einspannen.
Der elektrische 2-Backen-Greifer MPRJ von Gimatic kann die Last von außen und innen einspannen.
(Bild: Gimatic)

Elektrische 2-Backen-Parallelgreifer

Neu im Portfolio des Mechatronik-Spezialisten ist der elektrische 2-Backen-Greifer MPRJ. Er wurde dafür konzipiert, die Last sowohl von außen als auch von innen einzuspannen. Um die jeweilige Position einzustellen, wurden die Fingergreifer verschiebbar ausgeführt. Die Last wird durch die Kraft der eingebauten Feder festgehalten. Der Greifer hält die Last auch im Falle eines Stromausfalls oder bei ausgeschaltetem Motor zu 100 % fest.

Der Parallelgreifer ist mit einem 3-poligen Verbinder M8 für eine 24 VDC-Stromversorgung und dem Signal „Öffnen/Schließen“ (ON/OFF) ausgestattet. Eine zusätzliche äußere Steuerelektronik ist nicht erforderlich. Die maximale Gesamtspannkraft des MPRJ beträgt 24 N, der maximale Hub 53 mm. Der 2-Backen-Greifer eignet sich zum Greifen eines breiten Produktspektrums ohne Backenwechsel.

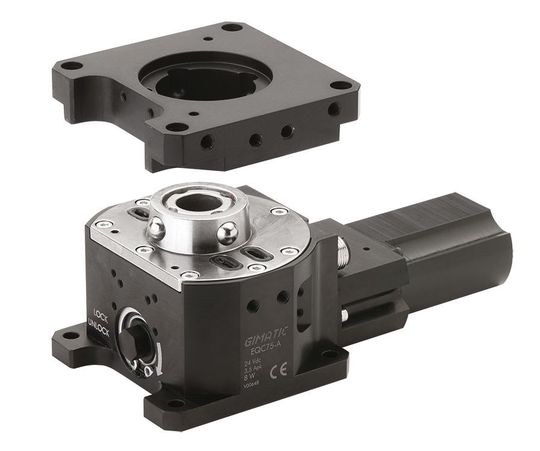

Das vollelektrische EQC75 Wechselsystem wurde hinsichtlich Dichtigkeit, Luftdurchführungen und Anschlusstechnik optimiert.
Das vollelektrische EQC75 Wechselsystem wurde hinsichtlich Dichtigkeit, Luftdurchführungen und Anschlusstechnik optimiert.
(Bild: Gimatic)

Vollelektrischer Werkzeugwechsler

Das vollelektrische EQC75 Wechselsystem wurde bereits 2016 auf den Markt gebracht und nun hinsichtlich Dichtigkeit, Luftdurchführungen und Anschlusstechnik optimiert. Ein neues Kit erlaubt zusätzliche vier weiter Luftanschlüsse und optimierte Dichtungen. Zudem wurden die Steckervarianten ergänzt. Der Werkzeugwechsler ist plug-and-play-fähig und eignet sich für Anwendungen, bei denen ein automatischer Wechsel der Greiforgane erforderlich ist. Einsatzmöglichkeiten finden sich in allen Handling- und Linearrobotern, die mechatronisch arbeiten und ganz auf Pneumatik verzichten. Das System besteht aus einer aktiven Komponente (EQC75-A) und einer passiven mechanischen Werkzeugplatte (EQC75-B). Die aktive Komponente wird normalerweise mit dem Handgelenk des Roboters verbunden, während ein oder mehrere Flansche an den auswechselbaren Greiforganen angebracht sind.

Mit seinen kompakten Abmessungen von 75 x 145 x 60 mm wiegt der vollelektrische Werkzeugwechsler nur 1,1 kg. Damit passt er beispielsweise in die engen Einbauräume vieler kleiner Roboter in der Gewichtsklasse bis 5 kg. Die Ansteuerung erfolgt über eine 24 V I/O Schaltung, die Programmierung entfällt. Sein maximales Moment beträgt 150 Nm, die maximale Zugkraft 2000 N und die maximale Nutzlast 10 kg. Falls ein Anwender nicht komplett umsteigen möchte, lässt sich zwischen Elektrik und Pneumatik leicht umstellen, denn das Wechselsystem verfügt über vier Luftanschlüsse. Es wurde zudem mit integrierten Sensoren zur Stellungsabfrage ausgestattet.

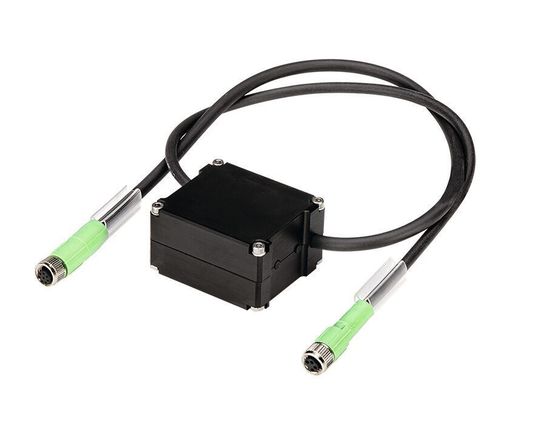

Die neue Capacitor Box stellt erhöhte Spannung für die Greifer bereit, wenn sie benötigt wird.
Die neue Capacitor Box stellt erhöhte Spannung für die Greifer bereit, wenn sie benötigt wird.
(Bild: Gimatic)

Spannungsgeladene Capacitor Box

Üblicherweise liegt an den Roboterarmen nur eine geringe Spannung von ca. 0,6 bis 1 A an, so dass leistungsstarke Komponenten nicht direkt dort angeschlossen werden können. Die Gimatic-Greifer benötigen dank ihrer Greifkraftsicherung nur wenige Millisekunden lang eine hohe Spannung. Um diese zur Verfügung zu stellen, wurde die sogenannte „Capacitor Box“ entwickelt, welche die erhöhte Spannung dann zur Verfügung stellt, wenn sie benötigt wird.

Damit lassen sich die Greifer problemlos betreiben. Durch den direkten Anschluss lässt sich der Greifer mit dem Arm endlos drehen. Das wäre mit externen Kabeln nicht möglich gewesen. Die Box verfügt über einen NPN/PNP-Ausgang, womit Eingangs- und Ausgangssignale individuell verdrahtet werden können. Bei einer weiteren Version können die Steuersignale mittels WiFi getriggert werden.

Die Sensorbox SBM wurde speziell für Robotergreifer konzipiert.
Die Sensorbox SBM wurde speziell für Robotergreifer konzipiert.
(Bild: Gimatic)

Modulare Sensorbox

Mit der neuen modularen Sensorbox SBM bringt Gimatic ein System auf den Markt, das speziell für den Einsatz bei Robotergreifer-Systemen entwickelt wurde. Der modulare Aufbau erlaubt es, problemlos zusätzliche Sensorik zu installieren und zudem die gewünschte Logik und/oder Trigger zu setzen. Somit entfällt ein Vorhalten von offenen Eingängen bei der ursprünglichen elektrischen Auslegung.

Die neue Capacitor Box stellt erhöhte Spannung für die Greifer bereit, wenn sie benötigt wird.
Die neue Capacitor Box stellt erhöhte Spannung für die Greifer bereit, wenn sie benötigt wird.
(Bild: Gimatic)

Das Sensorsystem besteht aus einer oder mehreren Mehrfacheinheiten SBMM, einer oder mehreren Nebeneinheiten SBMS und einer Abschluss- und Fixiereinheit SBMK. Master- und Slave-Module können mit bis zu 20 Slave-Modulen in Reihe geschaltet werden, wodurch sich anwendungsspezifische Systeme ausführen lassen.

Die modulare Sensorbox ist mit den Abmessungen 34 x 36 x 10 mm je Modul sehr kompakt und lässt sich einfach manuell über Trigger konfigurieren. Jeder Sensorausgang ist als NO oder NC konfigurierbar. Das Master-Gerät aktualisiert gleichzeitig zwei digitale Ausgangssignale über die Reihe der Schließer und Öffner. Der Bereich für die Spannungsversorgung reicht von 10 bis 32 V.

Motek 2018: Halle 4, Stand 4228
