Tragarmsystem

Höhenverstellsystem für eine ergonomische Arbeitsplatzgestaltung

| Redakteur: Bernhard Richter

Das Höhenverstellsystem ist in Ausführungen mit Hüben von 400, 600 und 800 mm lieferbar und erlaubt sowohl die hängende als auch die stehende Montage des Steuergehäuses.

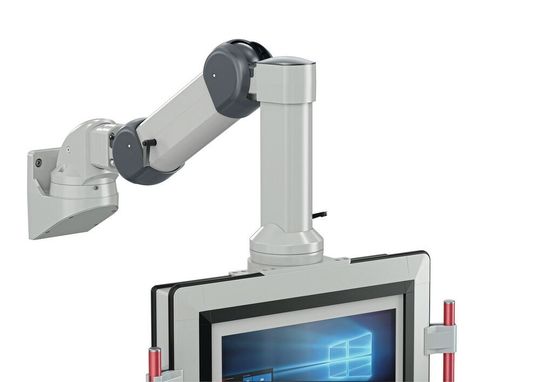

Das Höhenverstellsystem ist in Ausführungen mit Hüben von 400, 600 und 800 mm lieferbar und erlaubt sowohl die hängende als auch die stehende Montage des Steuergehäuses. (Bild: Rose)

Mit dem höhenverstellbaren Tragarmsystem GTV von Rose Systemtechnik können Anlagen-Panels bis zu einem Gewicht von 60 kg optimal an die Bedürfnisse jedes einzelnen Bedieners angepasst werden.

Die bedienerfreundliche Gestaltung von Industrie-Arbeitsplätzen ist in der Maschinenrichtlinie vorgeschrieben. Mit dem GTV light von Rose lässt sich die Position von Panel-PCs und Steuergehäuse stufenlos auf die Größe des jeweiligen Bedieners einstellen. Das System ist flexibel und verfügt über viele Optionen wie z. B. die individuelle Festlegung des Endanschlags und des Lastbereichs. Zudem kann das Panel in jeder gewünschten Position fixiert werden.

Acht Tipps für das perfekte ergonomische Sitzen

Ergonomischer Arbeitsplatz

Acht Tipps für das perfekte ergonomische Sitzen

16.01.18 - Wer lange am Schreibtisch sitzt, kennt das Problem: Mangelnde Bewegung und falsche Körperhaltung führen zu Rücken- und Nackenschmerzen. Wir geben Tipps, wie man seinen Arbeitsplatz richtig einrichtet und eine gesunde Körperhaltung fördert. lesen

Dank dieser Flexibilität eignet sich das GTV light für Anwendungen mit begrenztem Bauraum: In diesen Umgebungen wird das Bediengehäuse nach oben aus dem Arbeitsbereich heraus geschwenkt und die Bewegungsfreiheit des Personals bleibt erhalten. Typische Anwendungsgebiete für das Höhenverstellsystem sind Werkzeug-, Verpackungs- oder Druckereimaschinen. Es wird aber auch in der Montageautomation, der Automobilproduktion oder in der Prozessindustrie eingesetzt. Da das GTV light kompatibel zum Geräteträgersystem GTN II ist, kann es gut in neue oder bestehende Maschinen eingebunden werden. Der schnell zu öffnende Kabelkanal ermöglicht die Verlegung von Leitungen, die aufgrund der räumlichen Trennung des Kanals von den mechanischen Komponenten nicht gequetscht werden können. Mit einem Gewicht von rund 6 kg (400 mm-Version) lässt sich das GTV light von einer Person montieren.

Persönlich einstellbare Mensch-Maschine-Schnittstellen

Arbeitsgesundheit

Persönlich einstellbare Mensch-Maschine-Schnittstellen

21.03.18 - Ergonomische Gestaltung von Arbeitsplätzen ist Voraussetzung dafür, dass Mitarbeiter voll leistungsfähig sein können und keine Gesundheitsschäden davon tragen. Erstaunlich, dass erst jetzt erkannt wird, wie hoch die Vorteile einer überschaubaren Investition in Ergonomie sein können. lesen

Das Höhenverstellsystem ist in Ausführungen mit Hüben von 400 mm , 600 mm und 800 mm lieferbar und erlaubt sowohl die hängende als auch die stehende Montage des Steuergehäuses. Über Komponenten der Trägersysteme GTN II und GTS können Panel PCs von z.B. Siemens angebunden werden, Panels von Beckhoff und B&R über steuerungsseitige Adapter in Form von Rundrohren mit 48 mm-Durchmesser. Das Material des GTV light macht den Einsatz des Systems in Umgebungen mit Temperaturen von bis zu 80 °C möglich. Die Schutzart IP54 stellt sicher, dass eindringender Staub und Spritzwasser die Funktionsfähigkeit nicht beeinträchtigen.

FMB 2018:

Halle 21, Stand B21
