Linearmodul Hocheffiziente Leichtbauachse aus Kohlefaser

Mit der CFK-Achse System CLD präsentiert Schunk erstmals eine standardisierte Linearachse aus Kohlefaser: die nach eigenen Angaben leichteste direktangetriebene Linearachse auf dem Markt. .

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SPN Schwaben Präzision Fritz Hopf GmbH

Baß Antriebstechnik GmbH

SCHUNK GmbH & Co. KG Spann- und Greiftechnik

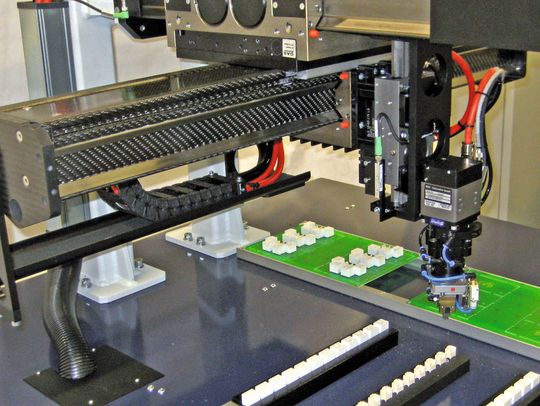

Im Vergleich zu Aluminiumprofilen reduziert die CFK-Achse System CLD von Schunk das Gewicht des Profils um bis zu 58 %. Vor allem für mehrachsige Handhabungssysteme, in denen komplette Z- oder Y-Achsen bewegt werden, ist das Leichtgewicht interessant: Die Massenträgheit sinkt und die Achsen können schneller und energieeffizienter beschleunigt und verfahren werden.

Der Kohlefaserverbundwerkstoff und eine spezielle Struktur und Füllung im Innern machen die Achse leicht und stabil zugleich. Aufgrund des höheren E-Moduls verfügt sie über eine höhere Biege- und Torsionssteifigkeit als Aluminiumprofile. Die hohe Eigendämpfung reduziert zudem Schwingungen, was zu einer hohen dynamischen Steifigkeit führt. Erwärmt sich das Material im laufenden Betrieb, behält es dennoch seine Form.

Die standardisierten CFK-Achsen gehören zur Baureihe CLD. Ihre hohe Dynamik und Wiederholgenauigkeit verdanken sie einem servoelektrischen Lineardirektantrieb. Die Antriebskraft wird von spielfreien, hochpräzisen Antriebselementen ohne mechanische Übertragungselemente direkt auf den Schlitten übertragen. Weil Motor, Messsystem und Linearführung im Achsprofil bzw. Schlitten integriert sind, bauen sie kompakt. Für eine maximale Wiederholgenauigkeit werden auf das CFK-Profil spezielle Laufschienen aus Stahl aufgebracht und anschließend präzisionsgeschliffen. (mi)
