Additive Fertigung

Funktionsintegration durch elektrische Stimulierung von Kohlenstofffasern

| Redakteur: Dorothee Quitter

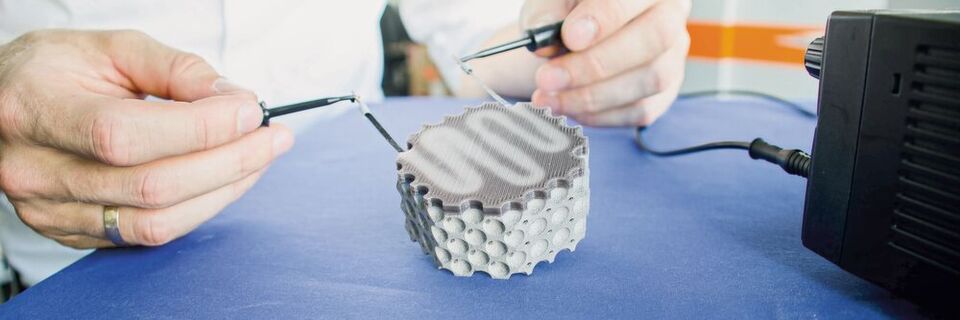

Der 3D-gedruckte Multi-Material-Leichtbau­demonstrator besteht aus kohlenstofffaserverstärktem thermochromem Kunststoff und Titan-Grundstruktur. Durch elektrische Aktivierung wird Wärme in der Kohlenstofffaser induziert und ein Farbwechsel im Kunststoff herbeigeführt.
Der 3D-gedruckte Multi-Material-Leichtbau­demonstrator besteht aus kohlenstofffaserverstärktem thermochromem Kunststoff und Titan-Grundstruktur. Durch elektrische Aktivierung wird Wärme in der Kohlenstofffaser induziert und ein Farbwechsel im Kunststoff herbeigeführt. (Bild: TUD/ILK)

Wissenschaftler des Instituts für Leichtbau und Kunststofftechnik (ILK) der TU Dresden haben ein 3D-Druck-Verfahren zur Kombination von thermoplastischen Kunststoffen mit kontinuierlichen Verstärkungsfasern bei gleichzeitiger Ausnutzung materialinhärenter Funktionalitäten entwickelt.

Bei der Entwicklung und Herstellung von Multi-Material-Leichtbauprodukten mit hohem Individualisierungsgrad bietet sich der Einsatz von additiven Fertigungsverfahren an, welche auch unter dem Begriff 3D-Druck bekannt sind. Traditionelle 3D-Druck-Verfahren für Metalle, wie das selektive Laserschmelzen SLM, haben bereits den Sprung in die Anwendung geschafft und werden beispielsweise bei der Fertigung von Leichtbaustrukturen in der Luftfahrtindustrie genutzt. Additive Fertigungsverfahren für Kunststoffe wurden in den letzten Jahren immer weiter entwickelt. Jedoch sind die strukturellen Eigenschaften von 3D-gedruckten Kunststoffbauteilen noch immer begrenzt. Somit ist auch deren direkte Verwendung in hochbelasteten Bauteilen, zum Beispiel in Kombination mit metallischen Werkstoffen wie Titan oder Edelstahl, derzeit nur eingeschränkt mit sehr hohem Aufwand realisierbar.

Das wollen Forscher vom Institut für Leichtbau und Kunststofftechnik (ILK) ändern. Durch gezielte Endlosfaserverstärkung, beispielsweise mit Kohlenstofffasern lassen sich die strukturellen Eigenschaften der 3D-gedruckten Kunststoffbauteile um ein Vielfaches erhöhen. Gleichzeitig lässt sich durch die thermischen und elektrischen Eigenschaften der Kohlenstofffasern eine gezielte Beeinflussung des 3D-gedruckten Bauteils realisieren, etwa um adaptive Steifigkeiten innerhalb einer intelligenten Struktur einzustellen. Damit lassen sich beispielsweise Compliant-Strukturen in Faltdächern oder Sonnensegel für die Raumfahrt verbessern.

Daneben können Strukturen gezielt aufgeheizt werden, beispielsweise zur integrierten Enteisung in Tragflächen oder zur Temperierung von Bioreaktoren. Dafür wird die elektrische Leitfähigkeit der Kohlenstofffaser im 3D-gedruckten Bauteil zur direkten Erwärmung durch Joulesche Wärme genutzt, was zu einem Temperaturanstieg sowohl in der Kohlenstofffaser als auch im umgebenden Kunststoff führt. Bei gleichzeitiger Verwendung spezieller thermochromer Kunststoffe, die bei Temperaturänderungen ihre Farbe aufgrund von Moleküländerungen wechseln, lässt sich eine entsprechende Temperaturüberwachung direkt in das 3D-gedruckte Multi-Material-Bauteil integrieren. So ändert der Kunststoff seine Farbe, falls sich eine zu hohe Temperatur einstellt.

Neben der Entwicklung neuartiger additiver Fertigungstechnologien erarbeiten die Forscher geeignete Strategien und Verfahren, um die additiv gefertigten Strukturen in der Multi-Material-Baugruppe zu integrieren. So werden generative Fertigungstechnologien für Multi-Material-Leichtbaustrukturen sowie zugehörige Werkzeugtechnologien und Vorbehandlungsmaßnahmen erforscht und erprobt. Dabei wurden bereits erste Verfahren entwickelt, die eine effiziente Integration der additiv gefertigten Strukturen in Baugruppen in Mischbauweise, z.B. in Kombination mit metallischen Werkstoffen wie Titan oder Edelstahl, ermöglichen. (qui)
