Frequenzumrichter Frequenzumrichter mit Flüssigkeitskühlung kombiniert

| Redakteur: Lea Ziegler

Mit dem neuen Frequenzumrichter ADV200 WH Leistungen von 30 kW bis 1,2 MW erweitert Gefran seine ADV-Baureihe. Der ADV200 WH kombiniert einen Umrichter für Asynchron-/Synchronmotoren mit oder ohne Geber mit einer Flüssigkeitskühlung. Er eignet sich unter anderem für den Einsatz in der Kunststoffextrusion und im Kunststoffspritzguss und lässt sich in vorhandene Systeme integrieren.

Firma zum Thema

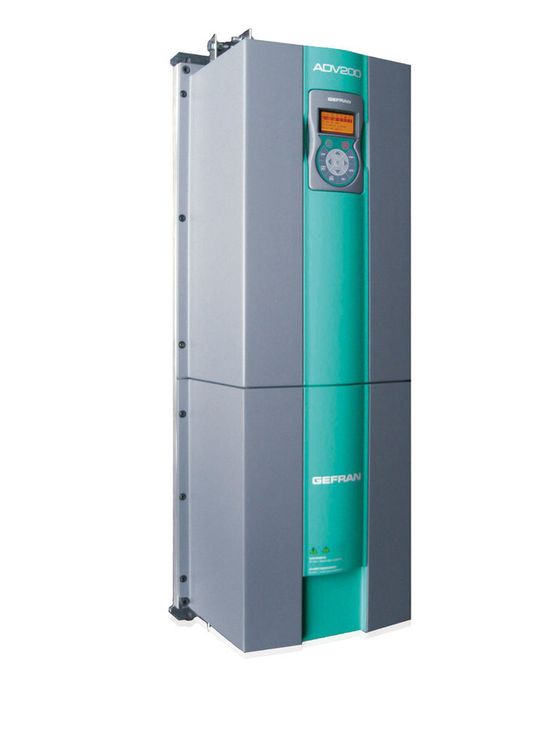

Kompakt, robust und leistungsstark – mit dem neuen flüssigkeitsgekühlten Frequenzumrichter ADV200 WH für Leistungen von 30 kW bis 1,2 MW komplettiert Gefran seine Umrichter-Portfolio. Zielgruppe ist die Kunststoffverarbeitende Industrie.
Kompakt, robust und leistungsstark – mit dem neuen flüssigkeitsgekühlten Frequenzumrichter ADV200 WH für Leistungen von 30 kW bis 1,2 MW komplettiert Gefran seine Umrichter-Portfolio. Zielgruppe ist die Kunststoffverarbeitende Industrie.
(Bild: Gefran)

„Mit dem ADV200 WH nutzen wir den Umstand, dass Anlagen zur Kunststoffverarbeitung in vielen Fällen bereits mit einer Wasserkühlung ausgestattet sind“, erklärt der zuständige Produktmanager Giuseppe Savoca. Der neue Umrichter von Gefran ist jedoch nicht nur auf diese Branche beschränkt. Er bietet sich grundsätzlich überall dort an, wo große Wärmemengen aus dem Schaltschrank oder dem Raum abgeführt werden müssen, wie beispielsweise in der Metallgewinnung oder -verarbeitung. Das Kühlsystem kann mit Wasser, Öl oder einer Wasser-Glycol-Mischung als Kühlmedium betrieben werden. Durch die Flüssigkeitskühlung lässt sich die Baugröße reduzieren. Sie leitet die Wärme ab und reduziert dadurch die Dimensionen von Schaltschrank und Kühlsystem. Die Kühlschlangen des ADV200 WH sind aus Aluminium und dadurch korrosionsbeständig. Das Rohrsystem ist so ausgelegt, dass Elektronik und Flüssigkeitskühlung intern sicher getrennt sind.

Der ADV200 WH kann entweder als Schaltschrankeinbau oder als Durchstecksystem montiert werden. Bei Motorleistungen bis 55 kW besteht die Option den Bremswiderstand auf dem Kühlkörper zu integrieren. Des Weiteren können die Umrichter vom Typ ADV200 WH mit einem AFE-Rückspeisesystem verbunden werden. Ein weiterer Vorteil: Anwender benötigen nur noch einen Lieferanten – unabhängig von Einbauvariante und Kühlungsart. Zudem senkt der standardmäßige Einbau von Netzdrossel und EMV-Filter die Anschaffungskosten für den Kunden.

Eine Parametrier- und Programmierstruktur für alle Umrichter

Hinsichtlich Steuerung, Betrieb und Programmierung unterscheidet sich der flüssigkeitsgekühlte Frequenzumrichter nicht von den luftgekühlten Modellen der ADV200-Baureihe. Alle Frequenzumrichter der Serie verfügen über eine autodidaktische Bedienerführung, eine standardmäßig eingebaute Sicherheitskarte STO (Safety Torque Off), Netzdrossel (bis 200 kW 250kW) und EMV-Filter sowie Brems-Chopper, Key-Pad, Soft-SPS und mehrere Ein- und Ausgänge. Für die Verdrahtung stehen neben abziehbaren Klemmen für Steuersignale und Leistungsanschlüsse (bis 22 kW) auch Schirmungsauflagen zur Verfügung. Dazu zählt unter anderem die 24 VDC-Versorgung, die bei Stromausfall sämtliche Überwachungsfunktionen sowie die Programmierung und das integrierte Feldbusnetzwerk aufrechterhält.

Es bestehen des Weiteren Optionen zur Regelung und Steuerung von Asynchron- und Synchronmotoren mit oder ohne Geber in allen Leistungsgrößen. Verschiedene Tuning-Funktionen passen Drehzahl und Stromregler bei drehendem und stehendem Motor an. Ein abnehmbares Bedienterminal sowie zwei für alle Leistungsbereiche gleiche Bedienmodi Easy und Expert erleichtern die Programmierung – unabhängig von der Komplexität der jeweiligen Aufgabe. Zudem ermöglicht ein spezielles Wizard-Tool die Navigation und Inbetriebnahme.

Technische Daten

  • AC Stromversorgung: 380 Vac ... 480 Vac, 50/60 Hz, ±2 %
  • Leistungsbereich: 30 ... 400 kW
  • Überlast: Schwerlast und Leichtlast
  • Umgebungstemperatur: 0 ... 50 °C
  • Kühlwassertemperatur: 0 … 35 °C (45 °C mit Leistungsreduzierung / -8 °C ... 0 °C mit 20 % Glycol)
  • Durchflussrate: 8 … 40 l/min, abhängig von der Antriebsbaugröße
  • Standards: EN60721-3-3, EN50178, EN61800-5-1, UL508C
  • Sicherheitsanforderungsstufe SIL3 gemäß EN61508 und EN61800-5-2; PL d nach EN13849-1
  • EMV-Verträglichkeit: Kategorie C3 (2. Umg.) nach EN61800-3
  • Zulassungen: CE, (UL, cUL in Vorbereitung)

(lz)
