In unserer Rubrik „Faszination Technik“ stellen wir Konstrukteuren jede Woche beeindruckende Projekte aus Forschung und Entwicklung vor. Heute: der 3D-Blick ins Chaos oder wie turbulente Strömungen in Fluiden sichtbar werden.

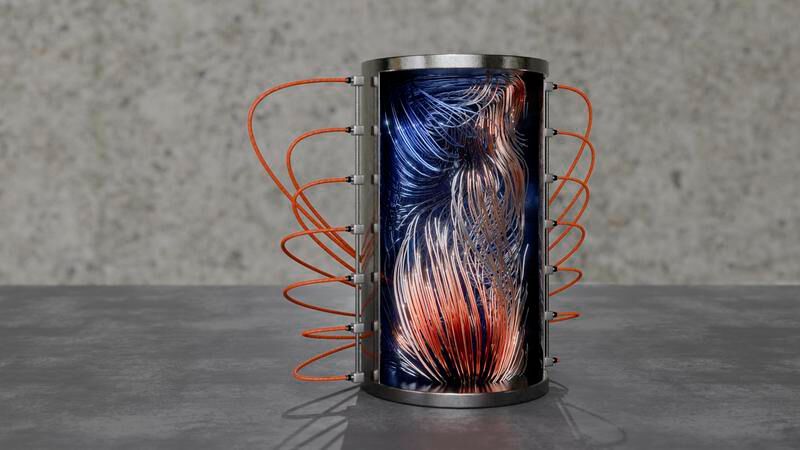

Experimente mit Flüssigmetallen könnten nicht nur zu spannenden Erkenntnissen über astrophysikalische Strömungsphänomene führen wie etwa den atmosphärischen Störungen am Sonnenrand. Auch industrielle Anwendungen könnten davon profitieren, zum Beispiel das Abgießen von flüssigem Stahl. Da diese Fluide allerdings intransparent sind, fehlen immer noch geeignete Messtechniken. Ein Team des Helmholtz-Zentrums Dresden-Rossendorf (HZDR) hat nun erstmalig ein detailliertes dreidimensionales Abbild einer turbulenten temperaturgetriebenen Strömung in einem Flüssigmetall erzeugt. In der Zeitschrift Journal of Fluid Mechanics berichten sie von den Herausforderungen, die sie dafür meistern mussten.

Seitdem Forschende die Eigenschaften turbulenter Strömungen in Fluiden erkunden, bedienen sie sich prinzipiell eines zunächst sehr einfach anmutenden Experiments: Sie füllen ihr Fluid in ein Gefäß, dessen Bodenplatte sie erhitzen und dessen Deckel sie gleichzeitig kühlen. Was dabei genau geschieht, erforscht ein Team vom Institut für Fluiddynamik am HZDR. „Überschreitet der Temperaturunterschied im Fluid eine bestimmte Grenze, wird der Wärmetransport drastisch erhöht“, sagt Teamleiter Dr. Thomas Wondrak.

Das geschieht, weil sich eine sogenannte konvektive Strömung ausbildet, die die Wärme effektiv transportiert. Dabei dehnt sich die Flüssigkeit am Boden aus, wird leichter und steigt nach oben, während die kälteren Schichten oben aufgrund ihrer höheren Dichte nach unten sinken. „Anfangs bildet sich eine regelmäßige Zirkulation aus, aber bei höheren Temperaturdifferenzen wird die Strömung zunehmend turbulent. Diese dann auch korrekt dreidimensional abzubilden, ist eine Herausforderung“, beschreibt Wondrak kurz die Ausgangslage des Experiments.

Dreidimensionale Strömungen sichtbar machen

Hier kommt die am HZDR entwickelte kontaktlose induktive Strömungstomographie (contactless inductive flow tomography: CIFT) ins Spiel: Damit sind die Forschenden in der Lage, eine dreidimensionale Strömung in elektrisch leitfähigen Flüssigkeiten zu visualisieren. Sie nutzen das Prinzip der Bewegungsinduktion:

• Legt man ein statisches Magnetfeld an, wird aufgrund der Flüssigkeitsbewegung ein elektrischer Strom im Fluid erzeugt.

• Diese Wirbelströme bewirken eine Änderung des ursprünglichen Magnetfeldes, die außerhalb des Gefäßes messbar ist.

• Auf diese Weise bildet sich die Strömungsstruktur in der Magnetfeldverteilung ab und kann mit einem geeigneten mathematischen Verfahren aus den Messdaten extrahiert werden.

Diese Messtechnik hat das Team um Wondrak nun eingesetzt, um die temperaturgetriebene Strömung in einer Gallium-Indium-Zinn-Legierung zu messen, die schon bei rund 10 Grad Celsius schmilzt. Die zentrale Komponente des Experiments ist ein 64 Zentimeter hoher Zylinder, der mit einer ausgeklügelten Anordnung von 68 Sensoren zur Erfassung der Temperaturverteilung sowie 42 hochempfindlichen Magnetsensoren ausgestattet ist und in dem sich rund 50 Liter (ungefähr 350 Kilogramm) Flüssigmetall befinden.

Störungsarme Experimente in der Nacht

Neben der anspruchsvollen Mathematik zur Rekonstruktion des Geschwindigkeitsfeldes aus den Magnetdaten liegen die Herausforderungen vor allem bei der Messung der sehr kleinen strömungsinduzierten Magnetfelder, da diese typischerweise etwa zwei bis fünf Größenordnungen kleiner als das angelegte Magnetfeld sind. Bei einem Erregerfeld von 1.000 Mikrotesla liegt das zu messende strömungsinduzierte Magnetfeld bei einer Größenordnung von 0,1 Mikrotesla.

Zum Vergleich: Das Erdmagnetfeld, das auch erfasst und von den Werten der Messung abgezogen wird, ist etwa 50 Mikrotesla stark. „Kleinste elektromagnetische Störungen, die beispielsweise beim Einschalten von elektrischen Geräten entstehen, können das Messsignal überlagern und müssen herausgefiltert werden. Um den Einfluss der Störungen von vorn herein möglichst gering zu halten, experimentieren wir nur nachts“, erläutert Wondrak diese Besonderheit der Messungen.

Ordnung ins turbulente Chaos bringen

Jede dieser Nachtmessungen liefert eine große Menge an experimentellen Strömungsdaten, die den Forschenden einen völlig neuartigen Einblick in die komplizierten, sich ständig verändernden Strömungsstrukturen gewähren. Die experimentell erzielten Daten sind einzigartig, da numerische Simulationen für dieselben Strömungsparameter mit vergleichbarer Dauer selbst im heutigen Zeitalter der Hochleistungscomputer nicht in vertretbarer Zeit durchführbar sind.

Wondraks Team wendet moderne mathematische Konzepte an, um in den komplexen Geschwindigkeitsfeldern räumliche Strukturen zu erkennen. So konnten die Wissenschaftler wiederkehrende Muster aus einer oder mehreren im Experimentier-Zylinder übereinanderliegenden rotierenden Wirbel identifizieren. Damit bringen sie zumindest ein wenig Ordnung in das turbulente Chaos und helfen damit unter anderem, den Zusammenhang zwischen Strömung und Wärmetransport besser zu verstehen.
