Schleifring Effizienter Rotationsgussprozess

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Das Antriebssystem im Roto-Tower 800 ermöglicht einen effizienteren Rotationsgussprozess als bisher etablierte Verfahren. Für die Stromversorgung und Signalübertragung kommen Schleifringe von Servotecnica zum Einsatz.

Firmen zum Thema

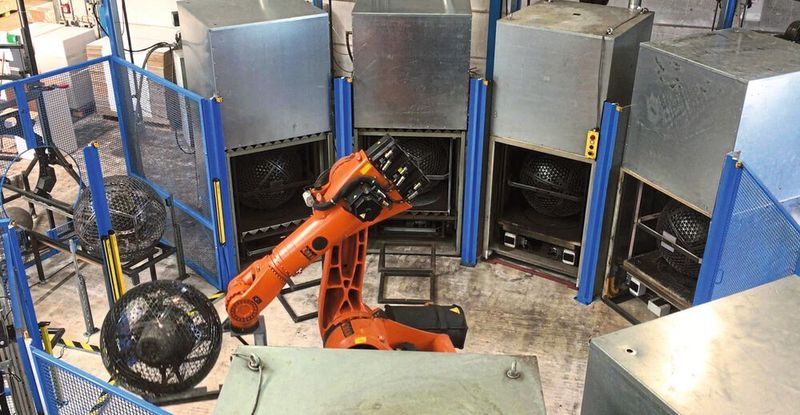

Das Team von Roto Evolution hat ein komplett neues Antriebskonzept für Rotationsprozesse entwickelt. Im sogenannten Kugelrotationsverfahren spielen Schleifringe eine wichtige Rolle.
Das Team von Roto Evolution hat ein komplett neues Antriebskonzept für Rotationsprozesse entwickelt. Im sogenannten Kugelrotationsverfahren spielen Schleifringe eine wichtige Rolle.
(Bild: ROTO evolution GmbH)

Das Rotationsformen von Kunststoffhohlkörpern weiterentwickeln: Dies hat sich die 2015 gegründete Roto Evolution GmbH aus Crimmitschau zur Aufgabe gemacht. Beim Rotationsguss wird ein pulverförmiges thermoplastisches Material in einem biaxial rotierenden Hohlkörperwerkzeug aufgeschmolzen. Die Kunststoffschmelze lagert sich dann im Prozess Schicht für Schicht an den Innenflächen der Form ab und bildet die Außenkontur des Artikels ab. So entstehen gleichmäßige Wandstärken. Am Ende des Prozesses wird das zuvor erhitzte Hohlkörperwerkzeug wieder abgekühlt, bevor es für das Ausformen entnommen werden kann. Bisherige Rotationsanlagen sind sehr groß im Verhältnis zum herzustellenden Artikel und haben einen enormen Energieverbrauch. Außerdem lassen sie sich nur unter unverhältnismäßig hohem Aufwand automatisieren und sind nicht erweiterbar.

Bildergalerie

Das Team von Roto Evolution hatte die Idee, ein komplett neues Antriebskonzept für Rotationsprozesse zu entwickeln. Und das funktioniert so: Der Werkzeugträger des patentierten Verfahrens ist nicht fest mit der Rotationsmaschine verbunden, sondern wird in einem kugelförmigen Käfig fixiert, der in der Maschine lose auf einem Antriebsrad aufliegt und frei rollen kann. Durch die Rotation des Antriebsrades dreht sich auch die Kugel. Mittels verschiedener Drehzahlen, zeit­licher Ansteuerung und unterschiedlicher Stellungen des Antriebsrades zur Kugel wird ein ständiger Wechsel der Rotationsachse erreicht.

Energie und Signale für den Roto-Tower

Die Verbindung zwischen der Maschine und der drehbaren Platte, die das Antriebsrad ansteuert, wird über einen Schleifring hergestellt. Roto Evolution entschied sich nach einigen Versuchen für den Schleifring SVTS C 06-S-A-06/00-0500/0500 von Servotecnica.

Gestalten Sie mit uns die konstruktionspraxis!

Die Arbeitswelt verändert sich fortlaufend und mit ihr auch die fachspezifischen Aufgabenstellungen, denen Sie sich Tag für Tag stellen. Hierbei wollen wir Sie mit unserem Fachmedien-Angebot auch zukünftig zielführend unterstützen und Ihnen Inhalte mit echtem Mehrwert liefern.

Der gekapselte Schleifring mit Schutzart IP51 integriert sechs Stromkreise für maximal 600 V Wechselstrom und bis zu 20 A je Kreis. Der Schleifring gewährleistet die Spannungsversorgung für das Antriebsrad und übernimmt die Datenübertragung der nötigen Steuerungssignale. Für die Signalübertragung werden zwei Stromkreise des Schleifrings verwendet, was wegen der guten Übertragungsqualität der vergoldeten Schleifringkontakte problemlos möglich ist. Die restlichen Kontakte dienen der parallelen Spannungsversorgung. So kann eine höhere Leistung übertragen werden als mit einem Stromkreis.

Mit neuem Rotationsprozess Energie sparen

Beim neuen Rotationsprozess im sogenannten Roto-Tower 800 ergibt sich laut Hersteller gegenüber bestehenden Verfahren eine Zeitersparnis bei gleicher Ausbringung sowie eine deutliche Energieersparnis. Aufgrund digitaler Steuerungselemente kann das Prozesscontrolling transparent nachvollzogen und reguliert werden. Durch den modularen Aufbau des Systems kann die Produktion bei Bedarf organisch mitwachsen. Der Werkzeugwechsel erfolgt aufgrund des neuartigen Antriebskonzepts ohne Zeitverlust. Zykluszeiten und die notwendige Werkzeugzahl werden ebenso minimiert wie Platz-, Zeit-, Energie- und Personalkosten.

Der Roto-Tower 800 kann mit einer Elektroheizung oder einem Gasgebläsebrenner ausgerüstet werden. Er weist Abmessungen von 1200 mm × 1750 mm × 2750 mm (B×T×H) auf und kann Werkzeuge mit maximal 656 mm Durchmesser, 794 mm Höhe und ca. 35 kg Gewicht aufnehmen. Der Kugeldurchmesser des Roto-Tower 800 beträgt 800 mm. Die nächste Generation soll 1100 mm erreichen.

Toto-Tower benötigt weniger Grundfläche

Ein Vorteil ist die geringe erforderliche Grundfläche. Im oberen Teil des Roto-Tower 800 liegt die effiziente Heizzone, im unteren Teil der Einlege- und Kühlbereich. Die Antriebseinheit mit dem Schleifring ist darunter im Hubgestell des Towers untergebracht, dass die Kugel mit dem Werkzeug je nach Prozessphase in die Heiz- oder Kühlzone fährt. Der gesamte Rotationsprozess ist als Baukastensystem aufgebaut. Neben kombinierten und einzelnen Heiz- und Kühlstationen können auch Stationen für das manuelle und semi-automatische Öffnen, zum Werkzeugwechsel und eine Ein- und Ausschleusstation für den Werkzeugwechsel integriert werden.

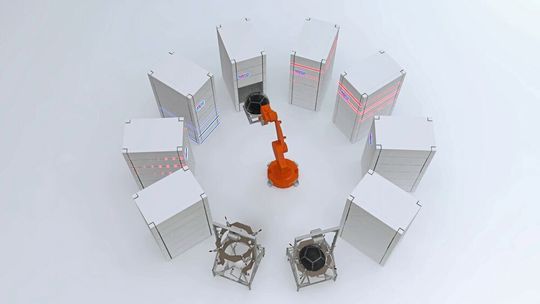

Werden mehrere Roto-Tower in Kreisaufstellung im Verbund zur Roto-City verkettet und mit einem zentralen Sechsachsroboter be- und entladen, kann im Vergleich zu herkömmlichen Rotationsverfahren eine Energieersparnis von 30 % bis 50 % erzielt werden.
Werden mehrere Roto-Tower in Kreisaufstellung im Verbund zur Roto-City verkettet und mit einem zentralen Sechsachsroboter be- und entladen, kann im Vergleich zu herkömmlichen Rotationsverfahren eine Energieersparnis von 30 % bis 50 % erzielt werden.
(Bild: ROTO evolution GmbH)

Werden mehrere Roto-Tower in Kreisaufstellung im Verbund zur Roto-City verkettet und mit einem zentralen Sechsachsroboter be- und entladen, kann Roto Evolution zufolge die dreifache Produktausbringung pro Werkzeug erreicht und im Vergleich zu herkömmlichen Rotationsverfahren eine Energieersparnis von 30 % bis 50 % erzielt werden. Der Gesamtaufwand zur Herstellung von Produkten im Kugelrotationsverfahren soll mindestens 30 % geringer sein als bei den bisher bekannten Verfahren. Das Baukastensystem und der ausgeklügelte Transport einzelner Werkzeugträger ermöglicht in Verbindung mit der durchgehenden Überwachung jedes einzelnen Werkzeugs eine dynamische und effiziente Produktion.

Schleifringe in 13 Modellreihen verfügbar

Die Hohlwellen-Schleifringe der SVTS-C-Serie mit Hohl­wellen von 3 mm bis 100 mm Durchmesser sind mit ihren 13 Modellreihen und zahlreichen Baugrößen für Anwendungen bereits in Converting-, Verpackungs-, CNC- und Pharma-Maschinen im Einsatz.

Die Schleifringe des Raunheimer Unternehmens Servo­tecnica können neben elektrischen Signalen und Leistung auch mit Feldbussen und fluidischen Leitungen ausgestattet werden. Ausgelegt sind die robusten Schleifringe im Hartplastikgehäuse aus ABS und mit Kugellagern aus Stahl auf eine Lebensdauer von 108 Umdrehungen. Eingesetzt werden können sie bei Temperaturen von –20 °C bis 80 °C. Neben der Fertigung von Serienkomponenten setzt Servotecnica seine Fertigungskompetenz auch für die Herstellung kundenspezifischer Komplettpakete ein.
