Linearantrieb Autarke und hochdynamische Linearachse von Voith Turbo

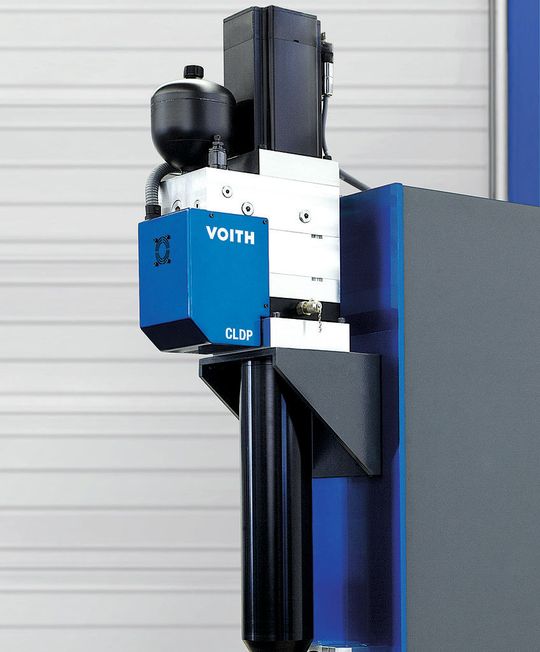

Mit der hydraulischen Linearachse CLDP (Closed Loop Differential Pump) bietet Voith Turbo H + L Hydraulic dem Anwender alle Vorzüge einer hydraulischen Systemlösung. Dazu gehören Überlastsicherheit, hohe Leistungsdichte und ein nahezu verschleißfreier Betrieb.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

Lenord, Bauer & Co. GmbH

IEF-Werner GmbH

J.M. Voith SE & Co. KG / VTHL

J.M. Voith SE & Co. KG / VTA

Der Aufbau des Linearantriebs ist einfach: Das Herzstück ist eine integrierte Servopumpe, bestehend aus Servomotor und Innanzahnradpumpe. Ihre Förderleistung ist auf die Zylinderflächen eines Differentialzylinders abgestimmt. Dazu kommt eine intelligente Regelung mit Feldbusanschluss, eine Druckabsicherung und ein kleiner Ausgleichsbehälter. Weitere Komponenten, wie eine aufwändige Ventiltechnik oder ein Hydraulikaggregat mit Verrohrung, sind nicht mehr notwendig. Der kompakte Aufbau und der geschlossene Ölkreislauf sollen eine sehr einfache Systemintegration erlauben.

Die Linearachse CLDP lässt sich einfach in neue oder in vorhandene Anlagen integrieren. Lediglich der elektrische Anschluss für den Servomotor ist erforderlich. Attraktiv für Anlagenbetreiber sind laut Hersteller Produktivitätssteigerungen durch die Schnelligkeit des Antriebs und eine höhere Betriebssicherheit aufgrund des automatischen Überlastschutzes. Die Energieeffizienz soll dank integrierter Servopumpe weit höher sein als bei herkömmlichen Lösungen.

Denkbare Einsätze liegen beim schnellen Handling von Werkstücken oder in Maschinen mit Biege-, Trenn- und Form-Prozessen. Generell ist die Voith CLDP für alle direkte Linearbewegungen einsetzbar – vor allem wenn Dynamik, Reproduzierbarkeit, Überlastschutz und Zuverlässigkeit gefragt sind. (mi)
