Schwenkwerke in Hafenkranen müssten Kräfte spielfrei und präzise übertragen, auch bei schweren Lasten. Peiner verbaut deshalb speziell angepasste Kugeldrehverbindungen mit zweireihigen Vierpunktlagern von Rodriguez. Sie verbinden hohe Tragfähigkeit und Kippsteifigkeit mit kompakter Bauweise.

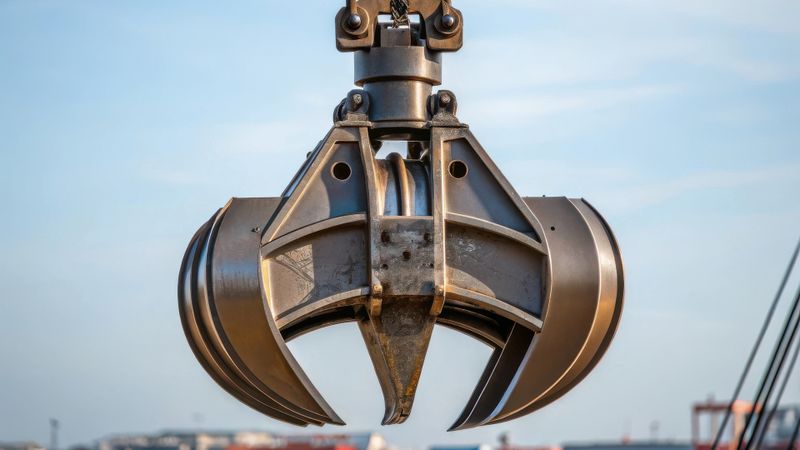

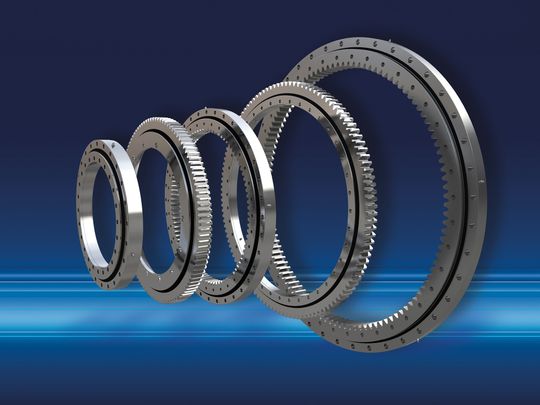

Die Firma Peiner SMAG Lifting Technologies aus Salzgitter stellt vor allem Greifer her, mit denen Massengutfrachter be- und entladen werden. Rund 5.000 Varianten hat das Unternehmen im Sortiment. Ergänzend dazu bietet es Schwenkwerke an, in denen Kugeldrehverbindungen von Rodriguez eine besondere Rolle spielen.

[...] unsere Schwenkwerke sind einem rauen Hafenbetrieb ausgesetzt, bei dem die Lastgrenzen, aber auch Wartungsperioden oft ausgereizt werden.

Tobias Biel, Technischer Einkäufer, Peiner

Schwenkwerke sorgen für präzises Drehen und Positionieren von Lasten und gehören zur Grundausstattung moderner Hafenkrane. Eine der mechanischen Hauptkomponenten ist die Drehverbindung. Sie sorgt dafür, dass zwei Baugruppen auch unter sehr hohen Axial- und Radiallasten sowie Kippmomenten präzise gegeneinander gedreht oder geschwenkt werden. Peiner setzt in seinen Schwenkwerken spezielle Kugeldrehverbindungen ein, damit hohe Lasten auch bei langer Betriebsdauer am Kranhaken kontrolliert gedreht und präzise positioniert werden können.

Besondere Anforderungen an Tragfähigkeit und Stabilität

Hohe Tragfähigkeiten von bis zu 308 Tonnen, dabei ein äußerst begrenzter Bauraum – die eingesetzte Drehverbindung muss unter anspruchsvollen Bedingungen performen. Hier haben sich Vierpunktlager mit zwei getrennten Kugelreihen bewährt. Sie tragen sehr hohe Lasten, brauchen vergleichsweise wenig Platz und sind kostengünstig in der Fertigung.

Zweireihige Vierpunktlager sind im dynamischen Schwenkbetrieb äußerst zuverlässig.

Martin Stremmel, Produktmanager, Rodriguez

Zweireihige Vierpunktlager nehmen sowohl Axiallasten in beide Richtungen als auch Radiallasten auf. Damit eignen sie sich für die Drehverbindung in den Schwenkwerken, denn der Drehkranz trägt das Gesamtgewicht. Gegenüber einreihigen Lagern haben sie zudem den Vorteil einer deutlich höheren Momenttragfähigkeit und Kippsteifigkeit. Bei Kippmomenten übernimmt die obere Reihe Zug/Druck und die untere Reihe die Gegenkräfte, woraus sich eine hohe Bidirektionalität ergibt.

SMM

XL-Sicherheitsbremsen für bis zu 3.500 Newtonmeter

Martin Stremmel, Produktmanager beim Lagerhersteller Rodriguez, erläutert: „Zweireihige Vierpunktlager sind im dynamischen Schwenkbetrieb äußerst zuverlässig. Sie verkraften häufiges Anfahren und Abbremsen ebenso wie wechselnde Lasten. Im Vergleich zu Kreuzrollenlagern reagieren sie insgesamt unempfindlicher, sind stoßtoleranter und zudem unkompliziert in der Montage.“

Speziell ausgelegte Laufbahnen, Schrauben und Verzahnung

Für den Einsatz bei Peiner passten die Experten von Rodriguez eine zweireihige, außenverzahnte Kugeldrehverbindung an die kundenspezifischen Gegebenheiten an. Sie kommt trotz ihrer kompakten Abmessungen mit den sehr hohen Lastanforderungen zurecht. „Hier sind vor allem die Tragfähigkeit und eine lange Lebensdauer entscheidend, denn unsere Schwenkwerke sind einem rauen Hafenbetrieb ausgesetzt, bei dem die Lastgrenzen, aber auch Wartungsperioden oft ausgereizt werden“, so Tobias Biel, Technischer Einkäufer bei Peiner. Insbesondere die Laufbahnen, Schrauben und Verzahnung wurden für diese spezielle Anwendung passend ausgelegt.

Langjährige Partnerschaft zahlt sich aus

Seit vielen Jahren setzt der Schwenkwerk-Hersteller Peiner auf Drehverbindungen von Rodriguez – einerseits als Standardkomponenten, andererseits in speziellen Ausführungen für anspruchsvolle Einsätze. „Wir schätzen insbesondere die Lieferperformance und konstruktive Unterstützung“, berichtet Tobias Biel. Sie würden jederzeit zuverlässig beliefert.

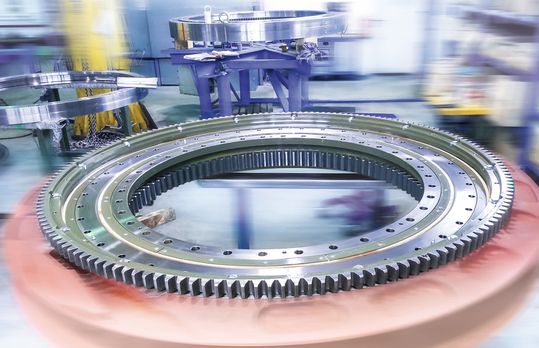

Der Mehrwert dieser langjährigen Partnerschaft zeigt sich besonders dann, wenn Sonderschwenkwerk-Anwendungen kurzfristig anstehen. „Es kommen immer wieder spezielle Anwendungen vor, die von Rodriguez rasch bewertet und auf Eignung geprüft werden. Falls nötig, fertigt Rodriguez weitere Sonder-Kugeldrehverbindungen, passend für unsere jeweilige Anwendung“, schildert Biel.

Er betont, die Kommunikation zwischen Anwender und Zulieferer erfolge vertrauensvoll und auf Augenhöhe: „Wir sind vollkommen zufrieden mit Beratung und Service, weil wir einen Partner an der Seite haben, auf den wir uns verlassen können.“ Dank kurzer Reaktionszeiten und verlässlicher Ansprechpartner lassen sich technische Details zeitnah klären und Termine halten, auch bei kurzfristigen Projekten mit hohen Anforderungen. Das nächste Projekt steht bereits an: Aktuell laufen Gespräche über eine Anschlussfertigung des Serienproduktes, mit der die Zusammenarbeit fortgesetzt wird. (dm)
