Hydraulikzylinder Zugstangenzylinder mit integriertem Wegmesssystem

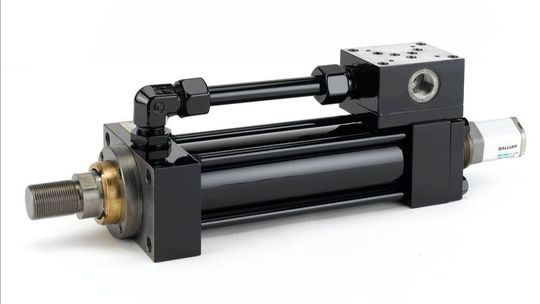

Der neue Zugstangenzylinder HMIX mit integriertem Wegmesssystem von Parker verbindet die Kraft hydraulischer Systeme mit der Geschwindigkeit und Genauigkeit elektronischer Steuerungen.

Anbieter zum Thema

halstrup-walcher GmbH

Lenord, Bauer & Co. GmbH

DIRAK GmbH

Parker Hannifin GmbH

Die HMIX-Hydraulikzylinder sind neben ihrem hochpräzisen Wegmesssystem optional mit vormontierten Ventilanschlussblöcken und Verrohrung ausgerüstet. Damit rückt das leicht zu montierende Proportional- oder Regelventil nah an den Zylinder und eine höhere Positionier- und Regelgenauigkeit wird erreicht. Die Anschlussblöcke sind für verschiedene Ventilgrößen erhältlich (NG6, NG10 und NG16). Der Anwender kann den Zylinder damit an die Geschwindigkeits- und Kraftanforderungen der jeweiligen Anwendung anpassen. Durch das integrierte Wegmesssystem mit seiner Auswertelektronik bietet der Zylinder eine intelligente Gesamtlösung, die eine schnelle und genaue Regelung von Geschwindigkeit und Position ermöglichen. Dabei entfällt das sonst übliche mechanische Nachjustieren. Das intern angebrachte und somit vor äußeren Einflüssen geschützte magnetostriktive Wegmesssystem der HMIX-Zylinder liefert berührungslos analoge oder digitale Ausgangssignale der Zylinderhubposition. In Regelsystemen ermöglicht das Wegmesssystem die präzise Positionierung, Geschwindigkeits- oder Bewegungssteuerung. In Steuerungssystemen kann es als kontinuierliches Positionsüberwachungssystem mit unendlicher Signalauflösung genutzt werden. HMIX-Zylinder eignen sich für Drücke bis zu 210 bar. Sie sind in acht verschiedenen Befestigungsbauarten erhältlich und in Kolbendurchmessern von 40 bis 200 mm und mit einem Hub bis zu 3.000 mm verfügbar. (qui)
