Mehrfachschrauber Vierfachschrauber steigert Qualität der Montage

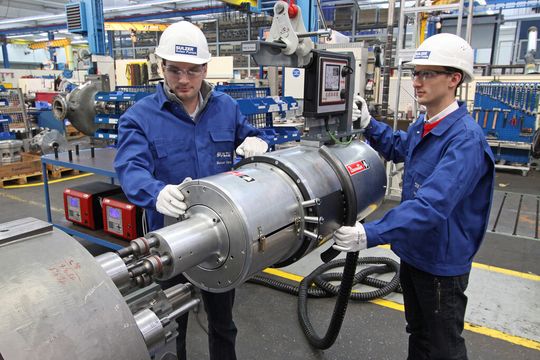

Ein elektronisch gesteuertes Mehrfachschraubsystem von Desoutter beschleunigte die Endmontage von Hochleistungs-Industriekreiselpumpen bei Sulzer Pumpen, Bruchsal. Die visuelle Bedienerführung gibt der Vierfach-Schraubanlage alle Montageschritte vor und spart mehrere Stunden Montagezeit je Pumpe ein.

Anbieter zum Thema

Heidrive GmbH

FAULHABER Antriebssysteme

HEICO Befestigungstechnik GmbH

Desoutter GmbH CP Industrial Division

Ganz gleich ob Kreiselpumpen mit 50 oder 25000 kW Leistung angetrieben werden – bei allen müssen hochfeste Gewindebolzen die einzelnen Pumpenstufen zusammenhalten und vorspannen. Bis vor wenigen Jahren zogen die Monteure die Sechskantmutternverbindungen der Bolzen von Hand an, um die Gewinde zu schonen. Das beachtliche Drehmomentziel an diesen Gewindebolzen mit Gewindegrößen bis zu M 80 liegt bei 7000 bis 9000 Nm und ist mit einem bestimmten Anziehfaktor zu erreichen. Die Überprüfung des Montageprozesses zeigte in vereinzelten Fällen allerdings Drehmomentstreuungen von bis zu 35 %. Um den korrekten Anziehfaktor und die internen, strengen Genauigkeitsvorgaben von ± 15 % dennoch einzuhalten, hat man bis damals die Gewindebolzen um rund 25 % überdimensioniert. Das Unternehmen erkannte das Verbesserungspotenzial und setzte für die Montage der Pumpen alternativ mechanische Spannelemente ein, die sich bereits in ähnlichen Anwendungen bewährt hatten.

Die Superbolt genannten Vielfach-Schrauben verteilen Fall die Last von einem auf acht oder zwölf Punkte und lassen sich einfacher handhaben, da ihr Anziehmoment nur noch bei 310 Nm liegt. Jedoch stieg der Zeitaufwand für die komplexe Montage an, weil bei jedem Vorspannelement acht oder zwölf einzelne Schrauben über Kreuz anzuziehen sind. Die besser dosierbare Vorspannkraft rechtfertigte zunächst den Mehraufwand der zusätzlichen Schraubvorgänge, weil von dem gleichmäßigeren Fügen der Pumpenstufen die Montagequalität profitiert. Natürlich suchte man für die „Superschrauben“ weiter nach einer Möglichkeit, den hohen Montagezeitaufwand für die bis zu 4000 einzelnen Schraubzyklen je Pumpe zu minimieren.
