Durch standardisierte – und oft zu große – Kartonagen wird jede Menge Luft transportiert. Ein Volumen- Reduzierer soll nun Standardkartons an den Seiten auftrennen, um sie niedriger verschließen zu können. Präzise und dynamische Servotechnik ist hier gefragt.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

IEF-Werner GmbH

Camozzi Automation GmbH

SEW-EURODRIVE GmbH & Co KG

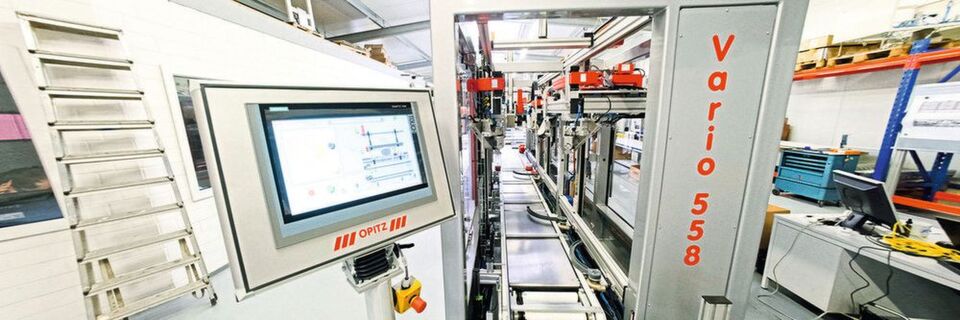

Blick in das Innere des Volumen-Reduzierers Vario 558: Die Maschine reduziert Versandkartons auf ein Minimum.
(Bild: SEW)

Die Zahlen schwanken – allerdings auf hohem Niveau. Mehr als 50 % sollen es sein, die in Versandpaketen nicht aus der eigentlichen Ware, sondern aus Luft und Füllmaterial bestehen. Die Situation ist bekannt und täglich spürbar: Spätestens wenn der Paketdienst mit der bestellten Lieferung vor der Tür steht, kommt nach der Freude über die Lieferung der nervige Akt, die Bestandteile der Verpackung und Füllmaterialen fachgerecht zu entsorgen.

Bildergalerie

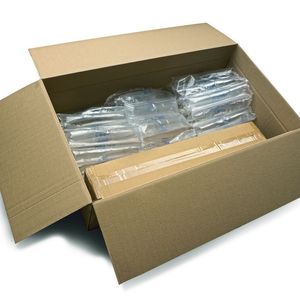

Versandpakete sind oft viel größer ist als das eigentliche Produkt. Meist ist das halbleere Packmittel dann mit Luft- oder Papierpolstern aufgefüllt.

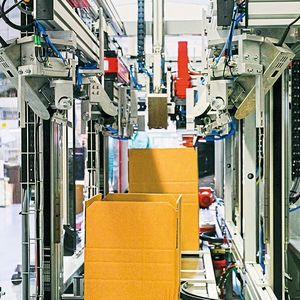

Individuell festgelegte Grundformate mit unterschiedlichen Höhen und entsprechend geprägten Rillen. Die Faltkisten werden so optimiert, dass mit minimalem Volumen das Maximum an rationeller Verpackung und Transportsicherheit erzielt wird.

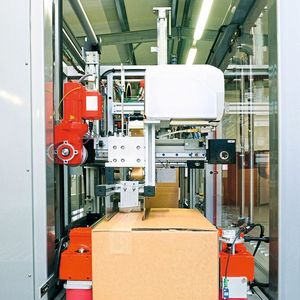

Der Nassklebekopf verschließt den Karton.

Bildergalerie mit 10 Bildern

Revolution des Standardkartons

Die Opitz Maschinentechnik GmbH in Kalefeld, 30 km nördlich von Göttingen, ist mit ihrem Volumen-Reduzierer Vario 558 angetreten, die Welt standardisierter Faltkartonagen zu revolutionieren. Das Ziel besteht darin, die im Online-Handel häufig viel zu großen, standardisierten Versandkartons unterschiedlicher Kartonbreiten auf ein Minimum zu reduzieren. Dafür misst in der ersten Station eine Kamera oder ein Ultraschallsensor die Höhe des Produktes im Karton und ermittelt daraus Falzhöhen bzw. die Tiefe der Einschnitte an den vier Ecken des Kartons.

Die Höhe des Produkts und die variable Kartongröße entscheidet dabei immer wieder neu, wie tief geschnitten wird und an welcher Position die Messer der Vario 558 in den Ecken der Standardkartons stoppen müssen. Im weiteren Verlauf werden die Kartonlaschen dank der Schnitte sowie vorbereiteter Horizontalrillen nacheinander eingefaltet, von einem Niederhalter auf der richtigen Höhe fixiert und schließlich verschlossen.

Opitz gilt als ausgewiesener Experte für Nassklebetechnik, die im Unterschied zu Kunststoffklebebändern wichtige Versiegelungsfunktionen wahrnehmen. Diese Eigenschaft ist gerade bei hochpreisigen Produkten wichtig, weil so der unerlaubte Griff ins Paket verhindert – oder zumindest sichtbar – wird. Die Besonderheit des Volumen-Reduzierers ist, dass er Kartons unterschiedlicher Kartonbreiten verarbeitet.

Bei den Bewegungsabläufen in der Vario 558 setzt Opitz aufgrund der hohen Ansprüche an Präzision und Dynamik auf Servotechnik in einem Mehrachsverbund. Diese Motion-Control-Lösung wurde gemeinsam mit SEW-Eurodrive auf Basis des Automatisierungsbaukastens Movi-C entwickelt. Die Besonderheit: Mit dieser neuen Komplettlösung für Automatisierungsaufgaben ließ sich die Maschine mit einem maßgeschneiderten Mix aus zentraler und dezentraler Antriebstechnik realisieren – ohne Kompromisse bei der Integration oder den Schnittstellen eingehen zu müssen.

SEMINARTIPP Die Grundkenntnisse, wie sich Servoantriebe optimal parametrieren lassen und wie die Steuerungs- und Regelfunktionen bei Motion Controllern beherrscht werden, lernen Teilnehmer im Grundlagenseminar „Servoantriebe“.
Weitere Informationen

Schaltschränke schrumpfen

Für die stationären Aufgaben verwendete SEW-Eurodrive die neuen Movi-C-Doppelachsmodule. Sie treiben das Schneidportal sowie den Materialfluss innerhalb der Maschine an. Der Einsatz von Doppelachsmodulen, die als Mehrachssystem für optimale Energieeffizienz über den DC-Zwischenkreis miteinander verbunden sind, macht die Installation schlanker und reduziert zusätzlich die erforderliche Schaltschrankfläche. „Der Schaltschrank ist spürbar kleiner geworden. Platz ist ein Dauerthema bei unseren Kunden; er ist eigentlich immer knapp“, erläutert Inhaber Günther Opitz.

Ein weiteres Thema ist die Energieeffizienz. Deshalb sind die einzelnen Abläufe zeitlich aufeinander abgestimmt. Beispielsweise fahren die Hubwerke nie gleichzeitig hoch, um die Stromaufnahme zu begrenzen. Der zeitliche Versatz führt vielmehr dazu, dass die beim Absenken erzeugte Bremsenergie an der einen Stelle für das Anheben an einer anderen Arbeitsstation Verwendung findet. Folglich spart dieser Verbund Energie und kappt teure Lastspitzen.

Für den Schneidprozess selbst kamen dezentrale Kleinspannungsantriebe CMP ELVCD (Extra Low Voltage Compact Drive) zum Einsatz. Ihre Aufgabe: Die lineare Einstellung der Messerpositionen in Verbindung mit servomotorisch angetriebenen Elektrozylindern. Diese Lösung zählt zu den wesentlichen Ergebnissen der Zusammenarbeit von Opitz und SEW-Eurodrive bereits in der frühen Phase des Engineerings und der Auslegung der Antriebe. Die Programmierung der Bewegungsfunktionen innerhalb von Movi-C gestaltete sich nach Erfahrung des Programmierers Helge Sünnemann überaus komfortabel. „SEW macht einem das Leben sehr leicht – gerade mit den vorgefertigten Bausteinen, die ich nur noch beschalten muss. Das spart viel Zeit.“

Die dezentrale Servotechnik sorgt im Volumen-Reduzierer für mehrere Vorteile. Zunächst sinkt der Verkabelungsaufwand spürbar, weil keine Leitungen zwischen Schaltschrankumrichter und Motor notwendig sind. In diesem Fall wären Schleppketten unvermeidbar. Diese jedoch sind verschleißbehaftet, erhöhen Reibwiderstand und Massenträgheit sowie den Einbauplatz in der Maschinenkonstruktion.

Antriebspaket in der Ausgangskonstruktion mit seinen Komponenten auf dem Fundamentrahmen sowie der charakteristische Messpunkt HSS (High-Speed-Shaft) an der Antriebswelle. Das zweistufige Industrieplanetengetriebe P092ADR180 hat eine einstufige Stirnradvorstufe. Der Motor ist eine 500-kW-Asynchronmaschine. (SEW-Eurodrive)

Weniger Kabel dank dezentraler Technik

Die auf den Portalen mitfahrenden Kleinspannungs-Servoantriebe ELVCD wiegen hingegen wenig, haben ausreichend Leistung und werden über einen durchgeschleiften Energie- und Kommunikationsbus bestens versorgt.

Mit dieser Architektur erschließen sich für Opitz Maschinentechnik sehr gute Möglichkeiten, Verpackungslösungen modular zu konzipieren. Der Einsatz dezentraler Servoantriebe macht hier den Weg frei, weitere Antriebe in den Verbund zu bringen, ohne dabei die generelle Installation in Frage zu stellen oder den Schaltschrankplan anfassen zu müssen. „Wir haben Luft für den Einbau weiterer Achsen“, fasst der technische Leiter Florian Ahlert zusammen.

Zentral und dezentral kombiniert

Der Blick in den Volumen-Reduzierer von Opitz Maschinentechnik zeigt eindrucksvoll die Vorteile, die sich mit einem durchgängigen System aus zentraler und dezentraler Antriebstechnik erzielen lassen. Der Automatisierungsbaukasten Movi-C von SEW-Eurodrive bereitet auch den Weg für künftige Anwendungen durch moderne Kommunikationsschnittstellen sowie Modularität und Offenheit für Erweiterungen der Maschinen in Richtung Komplettanlage. (ud)
