Planungssoftware/Dokumentation Verfahrenstechnische Planung bedarf moderner Software

| Redakteur: Lilli Bähr

In der Verfahrenstechnik unterliegen die Planer einem immer höheren Zeitdruck. Selbst für ein Angebot muss die Planung möglichst schnell und mit einer sehr hohen Qualität durchgeführt werden. Eine spezielle Software für die Verfahrenstechnik soll diese Aufgaben erleichtern.

Firmen zum Thema

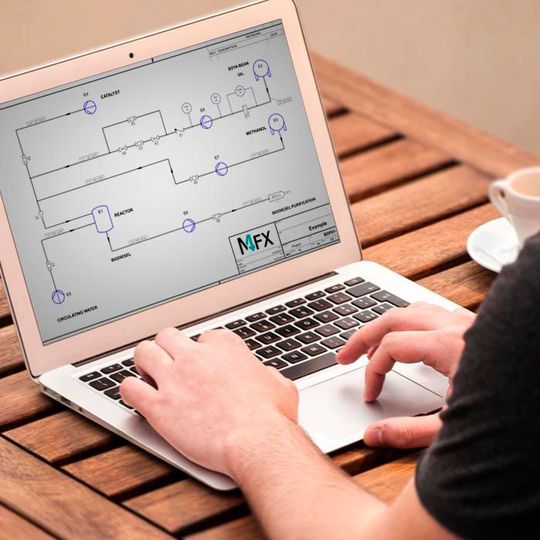

Planung in der Verfahrenstechnik mit moderner Software
Planung in der Verfahrenstechnik mit moderner Software
(Bild: CAD Schroer)

Die verfahrenstechnische Planung hat viele Aufgabenbereiche und eine davon ist die Dokumentation der Planung in einem Verfahrensfließbild. In diesem werden alle in der Anlage benötigten Komponenten als Symbole auf einer Zeichnung festgehalten. Diese werden logisch durch Linien verbunden, die meist für Rohrleitungen stehen. Die Fließbilder beinhalten natürlich auch die benötigten Symbole für die Instrumente für die Messung oder Steuerung. All dies lässt sich mit jeder beliebigen grafischen Software lösen. Die Herausforderung steckt im Detail.

Realisierung einer verfahrenstechnischen Anlage

Das Verfahrensfließbild stellt die Übertragungsprozesse zwischen strömenden Medien in Form von Symbolen und Linien dar. Ebenso verdeutlicht es alle gerätetechnischen Zusammenhänge, die für eine praktische Abwicklung notwendig sind. Damit die Anlage später optimal funktionieren kann, müssen mit Einplanung jeder einzelnen Komponente auch deren Eigenschaften genau festgelegt werden. Üblicherweise werden dazu die Eigenschaften jeder einzelnen Komponente manuell in verschiedenen Dokumenten festgehalten, was arbeitsintensiv, umständlich und fehleranfällig ist.

Eine moderne Software kann die verfahrenstechnische Planung unterstützen, indem sie die in Form von R&I-Fließbildern erstellten Dokumentationen auswertbar macht. Dabei trägt das Planungsteam bei der Erstellung des Verfahrensfließbildes die Eigenschaften für die einzelnen Komponenten direkt bei der Platzierung der Symbole und der Linien ein. Danach können alle Informationen in Form unterschiedlicher Berichte oder Stücklisten einfach aus der verfahrenstechnischen Planung abgeleitet werden. Die manuelle Erstellung einzelner Dokumente entfällt. Auch die Fehler werden reduziert, da die Software die Dokumente immer auf Basis der aktuellsten Planung erstellt.

Mehr Qualität in der verfahrenstechnischen Planung

Neben der Dokumentation bringen moderne Software-Lösungen Funktionen mit, die eine hohe Qualität der verfahrenstechnischen Planung garantieren sollen. Dabei überprüfen die Systeme beispielsweise, ob die Nummerierung ordnungsgemäß durchgeführt wurde oder alle Details für die Planung eingetragen wurden. Konsistenzprüfungen sorgen zusätzlich dafür, dass potenzielle Fehler frühzeitig erkannt und dem Team in Form eines Berichtes zur Verfügung gestellt werden. Das alles erfordert keinen zusätzlichen Zeitaufwand, sondern wird von der Software automatisch durchgeführt.

Software-Anbieter für die Verfahrenstechnik

Einer der Software-Anbieter in diesem Bereich ist CAD Schroer. Mit der R&I-Software M4 P&ID FX will das Unternehmen alle Anforderungen für die verfahrenstechnische Planung abdecken. Neben den R&I-Funktionalitäten inklusive umfangreicher Symbolkataloge, einer Konsistenzprüfung und der automatischen Stücklistenerzeugung, enthält die Software auch Basisfunktionen für die 2D-Konstruktion. Umfangreiche Schnittstellen zu anderen Systemen sollen für einen unkomplizierten Datenaustausch mit Kunden oder Lieferanten sorgen.

M4 P&ID FX ist in einem Paket inklusive Updates und Support für ein Jahr für 1250 Euro erhältlich. Mithilfe einer Testversion und detaillierten Video-Tutorials soll sich die Software schnell testen und im Unternehmen einführen lassen.
