Überdruckventil Überdruckventil für großformatige Batteriesysteme

Freudenberg Sealing Technologies hat für die Gehäuse von großformatigen Lithiumbatteriesystemen ein neuartiges Überdruckventil entwickelt.

Anbieter zum Thema

FAULHABER Antriebssysteme

Freudenberg Sealing Technologies GmbH & Co. KG

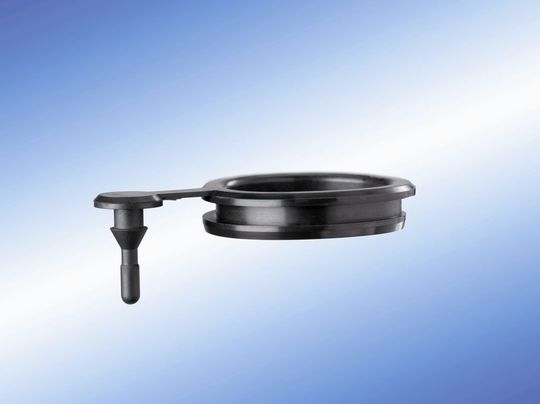

Das Überdruckventil stellt sicher, dass bei einer Überladung oder einem Kurzschluss einer einzelnen Batteriezelle das dabei entstehende brennbare Gas schnell und gezielt aus dem Batteriegehäuse entweichen kann und das Gehäuse keinen Schaden nimmt: Das Ventil öffnet und leitet den Druck gezielt aus dem Gehäuse ab. Im Vergleich zu herkömmlichen Überdruckvorrichtungen – zum Beispiel Berstscheiben oder Magnetventilen, die über Drucksensoren angesteuert werden – bietet die Produktinnovation von Freudenberg eine Reihe von Vorteilen: zuallererst höchste Funktionssicherheit. Das elastomere Bauteil ist auf einen Temperaturbereich von -40 bis +80 Grad Celsius ausgelegt und funktioniert laut Hersteller selbst in verschmutztem Zustand zuverlässig. Bei alltäglichen Druckschwankungen von +/-0,2 bar, wie sie beispielsweise bei Berg- und Talfahrten oder Tunnelein- und -ausfahrten entstehen, dichtet das Überdruckventil das Batteriesystem konsequent ab und löst nicht aus; es erfüllt die bei Automobilen erforderliche Schutzklasse IP 67. Dagegen öffnet es sofort bei kritischen inneren Überdrücken von in der Regel um 0,5 bar und mehr, die aus Schadensfällen einer einzelnen oder mehrerer Batteriezellen resultieren. Das innovative Detail des Ventils ist der asymmetrische Querschnitt seines Verschlussdeckels, der über ein Fangband fest mit dem Batteriegehäuse verbunden ist. Der geringere Überstand auf der dem Befestigungselement abgewandten Deckelseite stellt sicher, dass das Ventil gezielt an dieser Stelle öffnet. Mit dem Ausmaß des radialen Versatzes lässt sich der „Öffnendruck“ von 0,4 bis 0,8 bar einstellen. (qui)
