Torsionsteife Kupplungen Torsionssteife Kupplungen: Für die ganz großen Momente oder für hochdynamische Anwendungen

Unterschiedlicher können die Anwendungen nicht sein. Höchste Drehmomente und härtester Taktbetrieb verbunden mit hohen universellen Verlagerungsanforderungen oder dynamische Anwendungen im häufigen Reversierbetrieb – der niedersächsische Kupplungsspezialist SCHMIDT-KUPPLUNG stellte hierfür zwei neue Kupplungsbaureihen vor.

Anbieter zum Thema

SCHMIDT-KUPPLUNG GmbH

SPN Schwaben Präzision Fritz Hopf GmbH

ORBIT GmbH Antriebstechnik

Unterschiedlicher können die Anwendungen nicht sein. Höchste Drehmomente und härtester Taktbetrieb verbunden mit hohen universellen Verlagerungsanforderungen oder dynamische Anwendungen im häufigen Reversierbetrieb – der niedersächsische Kupplungsspezialist SCHMIDT-KUPPLUNG stellte hierfür zwei neue Kupplungsbaureihen vor.

Kupplungsbaureihe für sehr hohe Drehmomentanforderungen

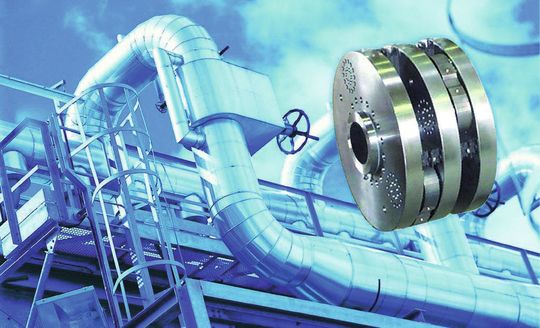

Die Kupplungen der Reihe Omniflex sind für höchste Drehmomentübertragungen ausgelegt (Bild 1). Das Leistungsspektrum an Nenndrehmomenten der realisierten und projektierten Kupplungsgrößen reicht von 3 kNm bis zu 6.400 kNm.

Die drehsteifen Kupplungen bieten eine hohe universelle - radiale, axiale und winklige - Verlagerungskapazität in Verbindung mit einer kompakten Bauform. Die Erklärung dieser Symbiose liegt in der Kinematik des Kupplungssystems. Die Übertragung der Drehbewegung und des Drehmomentes erfolgt bei den Kupplungen mittels zweier um 90° versetzt angeordneter paralleler Lenkerpaare. Sie verbinden die An- bzw. Abtriebseite mit der Mittelscheibe. In den Kupplungsgliedern arbeiten spezielle Gelenklager.

Abhängig von der Baugröße bieten die Kupplungen eine Winkelverlagerung von bis zu 3°, eine radiale Verlagerung von bis zu 200 mm und einen axialen Ausgleich von max. 50 mm.

Durch ihre hohe Torsionssteife realisieren sie ein präzises Arbeiten. Zusätzliche Robustheit der Kupplungen prädestinieren sie für harten Taktbetrieb und Anwendungen mit ausgeprägten Stoßmomenten. Industriegetriebe, Großgetriebe, Pressenantriebe, Reckwalzen, Getriebeprüfstände, Verfahrenstechnik, Förder- und Beschichtungsanlagen sowie Misch- und Rührwerke sind u.a. potentielle Anwendungsbereiche der Kupplungen.

Die exakte Auslegung der Kupplungen erfolgt anwendungsspezifisch nach dem Anforderungsprofil des Anwenders. Zudem wird die Wahl der jeweiligen Lagerpaarung bei den Gelenklagern den technischen Anforderungen gerecht abgestimmt. (Weitere Infos nach dem Umblättern)
