Welle-Nabe-Verbindung Toleranzhülsen in zahlreichen Ausführungen

Toleranzhülsen – auch Toleranzringe genannt – gelten als kostengünstige Welle-Nabe-Verbindung. Entwickelt wurden sie, um einen lösbaren Festsitz zwischen Welle und Bohrung zu erzeugen. Dr. Erich Tretter bietet Toleranzhülsen in zahlreichen Ausführungen an.

Anbieter zum Thema

Franke GmbH

microsonic GmbH

MDESIGN group

Dr. Erich TRETTER GmbH + Co.

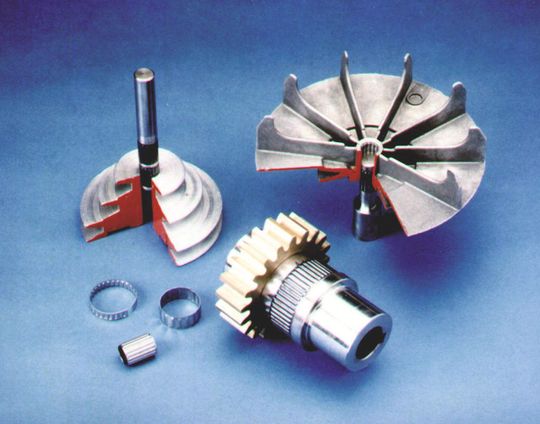

Toleranzhülsen lassen sich als kraftschlüssige Verbindungselemente vielseitig einsetzen. Sie sind einfach zu handhaben und dabei sehr wirtschaftlich. Denn gegenüber Press- und Klebeverbindungen lassen sich Verbindungen mit Toleranzhülsen wieder lösen. Bei diesen Bauelementen handelt es sich um geschlitzte Blechhülsen, in die Sicken wie Wellenberge eingeprägt sind. Als Material dient Federstahl mit einer Härte von etwa 55 HR. Die Toleranzhülse sitzt im Spalt zwischen Lagerbohrung und Welle. Für Halt sorgen die Wellenberge im Federstahl: Durch ein Übermaß der Toleranzhülse werden die Wellenberge elastisch verformt, wodurch ein Kraftschluss zwischen Lager und Welle entsteht. Formschlüssige Verbindungen wie Passfedern oder Vielkeilwellen sind in ihrer Herstellung aufwändiger und damit kostenintensiver als Toleranzhülsen. Dazu kommt, dass bei formschlüssigen Verbindungen häufig eine Kerbwirkung entsteht, welche die Dauerfestigkeit bei schwellender Belastung und bei Wechsellast deutlich herabsetzt.

Vielfältige Einsatzgebiete

Für Toleranzhülsen gibt es verschiedene Anwendungsgebiete. Sie werden eingesetzt, um bestimmte und unbestimmte Kräfte sowie bestimmte Mindest- und Höchstkräfte zu übertragen. Zum Einsatz kommen sie auch bei Wälzlagern. Anwendungen, bei denen die Verbindung keine definierte Kraft erfordert, sind zum Beispiel Befestigungen für Lüfter-, Resolver- und Riemenscheiben bei Elektromotoren oder auch einfache Einsatzfälle wie Befestigungen von Bediengriffen, Armlehnen- und Federrohren bei Sitzmöbeln sowie die drehbare Verbindung zwischen Ober- und Unterteil von Winkelsteckern für Servoantriebe. Spielt die Kraftübertragung eine Rolle, werden Toleranzhülsen zum Beispiel in Schwung- oder Zahnrädern in der Antriebstechnik eingesetzt.
