Passelemente Toleranzausgleich durch schälbare Metallteile

Anstatt wie bisher die Dicke von Zeichnungsteilen durch Planschleifen auf das erforderliche Maß zu bringen, werden die laminierten Folien der Passeinsätze der Firma Lameco einfach nacheinandner abgezogen. Die gewünschte Form wird durch Spanabhebung bearbeitet.

Anbieter zum Thema

Georg Martin GmbH

Novotechnik Messwertaufnehmer OHG

invenio AG

Lameco

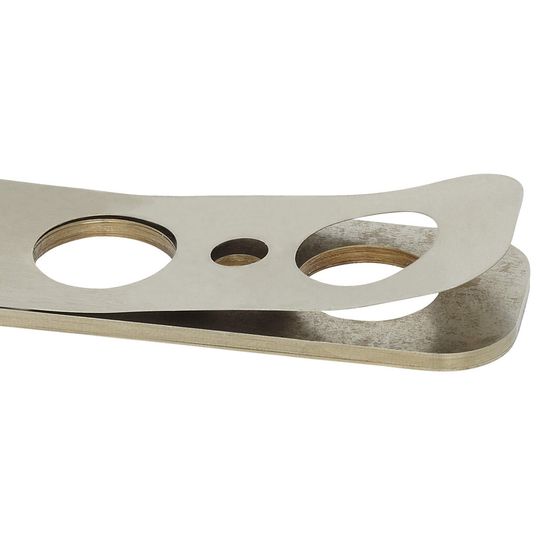

Anstatt wie bisher die Dicke von Zeichnungsteilen durch Planschleifen auf das erforderliche Maß zu bringen, werden die laminierten Folien der Passeinsätze der Firma Lameco einfach nacheinander abgezogen. Die gewünschte Form wird durch Spanabhebung bearbeitet.

Die neue Produktlinie Instant-Peel umfasst verschiedene Metalllegierungen, wie beispielsweise aus Edelstahl 1.4301 und 1.4310 oder aus Kohlenstoffstahl C10. Instant-Peel ist eine neuartige Laminierung. Diese schälbaren Passelemente sind ebenso einfach und schnell einsatzbereit wie die vom Unternehmen hergestellten Ausgleichsteile aus Verbundwerkstoffen.

Bei Tragbild- und Vorspannungseinstellungen, beim Höhenausgleich oder beim Ausgleich von Führungswägen bedeutet dieses Verfahren einen hohen Produktivitätsgewinn. Dabei weisen die laminierten Folien und die daraus erhaltenen Schichtbleche die gleichen physikalischen, mechanischen, thermischen und chemischen Eigenschaften auf wie massive Bleche.

Aufgrund der patentierten Speziallaminierung Instant-Peel verformen sich die Lagen nicht beim Schälen. Somit können sie aufgehoben und gegebenenfalls wiederverwendet werden. Darüber hinaus kann der Monteur jederzeit nachjustieren und versehentlich geschälte Lagen wieder hinzufügen. Durch die gratfreie Kantenbearbeitung und das mühelose Abziehen der laminierten Lagen besteht keine Gefahr von Schnittverletzungen.

Bei Instant Peel sind Abstimmschritte ab 25 µ möglich. Mit der klassischen Laminierung bei Edelstahl 1.4301 sind 10 µ möglich. Je nach Kundenwunsch kombiniert Lameco die Lagendicke zur Grob- und Feineinstellung. So ist auch je nach Konstruktionsplan jede erdenkliche Form der Passeinsätze möglich.

Das für die Laminierung verwendete Klebharz der schälbaren Instant-Peel-Passelemente widersteht, wie von der klassischen Laminierung gewohnt, Temperaturen von mehr als 200 °C. Schälbare Passunterlagen behalten in der Regel ihre Lage und Dicke auch dann bei, wenn das Klebharz unter größerer Hitzeeinwirkung verraucht.

Das Unternehmen ist ISO 9001 und 9100 zertifiziert. Die Produkte werden insbesondere im Maschinenbau, in der Luft- und Raumfahrt, im Schiffbau und in der Verteidigungstechnik eingesetzt. (jv)
