Hubsäule Teleskophubsäule zur ergonomischen Höhenverstellung

Mit der Teleskophubsäule Phoenix von Alltec Antriebstechnik, einem Tochterunternehmen von Pfaff-silberblau, lassen sich beispielsweise Werkstücke in der Automobilproduktion und -montage ergonomisch in der Höhe verstellen. Doch auch Sonderanwendungen in der Teatertechnik sind möglich.

Anbieter zum Thema

Baß Antriebstechnik GmbH

SAB Bröckskes GmbH & Co KG

FAULHABER Antriebssysteme

Columbus McKinnon Engineered Products

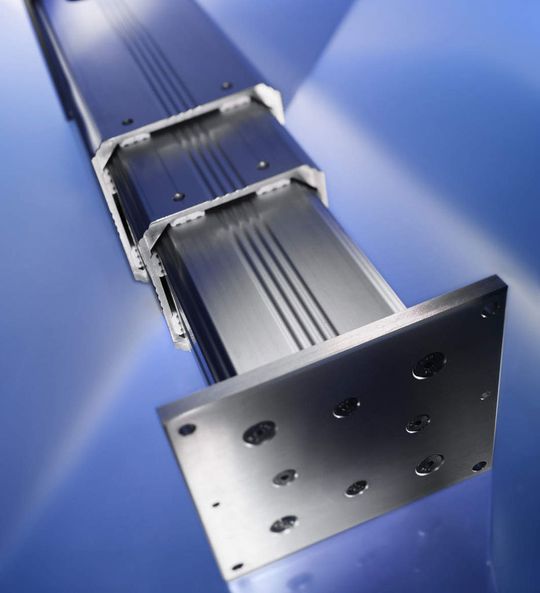

Die Teleskophubsäule Phoenix von Alltec Antriebstechnik dient dank ihrer Präzision und Stärke zur Höhenverstellung von Werkstücken, als schwingungsarmer Antrieb in Planetarien sowie als Hebeeinrichtung in der Luft- und Raumfahrttechnik oder in hygienisch sensiblen Bereichen der Pharmaindustrie. Bei einer Grundbauhöhe von nur 1 150 mm erreicht die Teleskophubsäule eine Hubhöhe von 2 650 mm und ist dank ihrer spielarmen Gleitführungen auch voll ausgefahren stabil bei schweren Lasten.

Hubsäule mit 1000 mm Hubhöhe - in Sonderfällen auch 4,5 Meter

Die Hubsäule Phoenix ist in ein-, zwei- und auch dreistufiger Ausführung verfügbar und nimmt bequem Lasten von 5 kN bis 25 kN auf. Ihre kompakte Bauweise und spielarmen Gleitführungen sollen selbst bei außermittiger Belastung eine herausragende Stabilität verleihen. Die hohe Verstellgeschwindigkeit von bis zu 200 mm/s, die hohe Präzision beim Hubvorgang und ihre Variabilität in der Einbauweise – vertikal, horizontal oder kopfüber – erlauben einen Einsatz für die verschiedensten Aufgaben im Maschinenbau bis hin zur Theatertechnik. Für eine Sonderanwendung in einem Opernhaus konstruierte Alltec Antriebstechnik die Phoenix sogar für eine Hubhöhe von rund 4,5 Metern.

Standardmäßig bietet das Baukastensystem der Phoenix Ausführungen für eine Hubhöhe von bis zu 1 000 mm an. Für die Sicherung der Last bei Stillstand sorgt die Selbsthemmung die Trapezgewindespindel oder bei der Ausführung mit Kugelgewindespindel die Sicherheitsmutter. Zwei induktive Endschalter definieren die sichere Hubbegrenzung. Das geschlossene Außengehäuse aus robusten Alu-Profilrohren machen die Phoenix unempfindlich gegen groben Schmutz und somit auch wartungsarm.

Synchronisierte Hubsäulen für anspruchsvolle Hubaufgaben

Die "Light"-Variante der Phoenix für den unteren Leistungsbereich bis 6 kN – als Kompletteinheit mit Bedienmodul, Steuerung und Netzteil – eignet sich besonders für die ergonomische Arbeitsplatzgestaltung, in medizinischen Anwendungen sowie im Medien- und Eventbereich. Für anspruchsvollere Hubaufgaben, beispielsweise mit ungleicher Lastenverteilung bei großen Werkstücken, bieten sich auch Konstruktionen mit mechanisch synchronisierten Einzelsäulen oder elektrisch synchronisierten Mehrsäulen an, die dem Hubsystem eine hohe Laufruhe verleihen sollen. (mi)
