Strukturdämpfer Strukturdämpfer als Not-Stopper

In einer hochempfindlichen Taster-Messmasschine der niederländische Firma Schut Geometrische Meettechniek schützen Strukturdämpfer von ACE Stoßdämpfer die Maschinenendlagen, sollten die Steuerungselemente ausfallen.

Anbieter zum Thema

ACE Stoßdämpfer GmbH

Baß Antriebstechnik GmbH

Actronic-Solutions GmbH

Abtasten ja, beschädigen nein: So dynamisch die Messtechnologie auch ist, so sehr ist es manchmal in der modernen Industrie nötig, dass Konstrukteure einen Schritt zurückgehen, um die Weiterentwicklung ihrer Produkte voranzutreiben. So war z. B. jahrelang die Forschungsarbeit des niederländischen Unternehmens Schut Geometrische Meettechniek darauf ausgerichtet, ihre Maschinen auf rein videotechnisches Messen auszulegen. Der scheinbar alles übersteigende Vorteil: keine Deformation der zu vermessenden Anlage oder des zu vermessenden Materials.

Im Zuge der Evaluierung stellte sich jedoch heraus, dass beim Messen bestimmter Merkmale der berührungslosen Messtechnik physikalische Grenzen gesetzt sind. Deshalb hat Schut neben reinen Video-Messmaschinen und Multi-Sensoranlagen auch pure Tastmaschinen entworfen, darunter die mit Luftlagerführungen und einer beweglichen Brückenkonstruktion konstruierte DeMeet-A7.

Bei der Entwicklung ihrer Produkte verfolgen die Niederländer das Ziel, Video-, Multi-Sensor- und Taster-Messmaschinen mit marktkonformen Messbereichen für den allgemeinen Einsatz in der Qualitätskontrolle zu entwickeln. Präzise Messungen unterliegen dabei genau so den firmeneigenen Gütestandards wie ein gutes Preis-Leistungsverhältnis, das die Anschaffung der hochempfindlichen Messgeräte für produzierendes Gewerbe, z. B. aus der Medizin-, Kunststoff- oder Elektronikindustrie, wie auch für Messlaboratorien attraktiv macht.

Dafür ist die DeMeet-A7 mit einem speziellen Spannsystem zur soliden Fixierung der zu vermessenden Objekte versehen. Neben dem mit einer Fünf-Wege-Tasterkonfiguration standardmäßigen Tastsystem können ein optionaler Modulwechsler oder indexierbare Tastersysteme genutzt werden. Auf diese Weise vergrößert sich die Palette möglicher Anwendungsbereiche. Die mitgelieferte Multi-Sensor-Software garantiert dabei stets eine schnelle und einfache Bedienung bei der Durchführung der Messaufgaben.

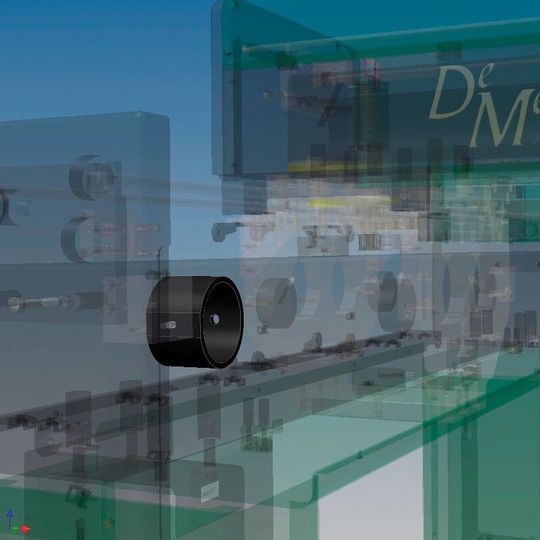

Auch wenn Berührungen beim Vermessen mit der DeMeet-A7 von den Konstrukteuren der Maschine vorgesehen sind, gilt jedoch für diese rein taktile 3D-CNC-Koordinaten-Anlage, dass bestimmte Materialkontakte in ihrem Inneren unter allen Umständen zu vermeiden sind.

Sollte die Computersteuerung ausfallen, brauchen die Endlagen Schutz

Die drei Achsen der Messmaschine sind aus Granit gefertigt und luftlagergeführt, um gleichzeitig eine solide Konstruktion sowie eine optimale Positionierung zu gewährleisten. Der Messbereich von 715 mm x 500 mm x 400 mm wird mittels CNC gesteuert. Sollte das Computerprogramm einmal ausfallen, benötigen die Endlagen der Maschine einen zuverlässigen Schutz.

Der Wirtschaftswissenschaftler Drs. Bronno Schut, Marketingmanager des niederländischen Unternehmens, beschreibt, wie es zum Einbau von so genannten Strukturdämpfern kam: „Um unsere DeMeet-A7 Messmaschine noch sicherer zu machen, waren wir auf der Suche nach Stoßdämpfern und auch nach kostengünstigen Alternativen. Obwohl Technologieführer bei Industriestoßdämpfern, kamen wir mit ACE schnell auf deren TUBUS Strukturdämpfer. Ihre Ingenieure standen uns nicht nur beratend zur Seite, sondern übernahmen bereitwillig die gesamte Auslegung des Falles.“
