Spindelunterstützung Spindelunterstützung für lange INA-Linearmodule mit Kugelgewindetrieb

Der Geschäftsbereich INA-Lineartechnik der Schaeffler Gruppe Industrie hat den Baukasten an Linearmodulen mit Kugelgewindetrieb systematisch erweitert. Das zusätzliche Bauelement Spindelunterstützung (-SU) ermöglicht einen höheren Automatisierungsgrad und mehr Dynamik.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

Baß Antriebstechnik GmbH

Franke GmbH

Schaeffler Technologies AG & Co. KG

Beim Linearmodul MKUVE-KGT von INA Lineartechnik handelt es sich um eine komplette, einbaufertige Baugruppe, die aus einem Laufwagen besteht, der mit einer Kugelgewindespindel angetrieben und mittels Kugelumlaufeinheit der Baureihe KUVE-B geführt wird. Zusätzlich ausgestattet ist die Einheit nun mit der neuen Spindelunterstützungen (-SU). Bei diesem neuen INA-Linearmodul mit Spindelunterstützung (MKUVE-KGT-SU) sind die verschleiß- und spielfreien Führungen der Baureihe KUVE-B sowie der Antrieb durch den Kugelgewindetrieb KGT und alle weiteren Komponenten in einem selbsttragenden Alu-Trägerprofil verbaut. Gegen Verschmutzung schützen Faltenbälge. Diese Linearmodule werden hinsichtlich Auslegung und Länge/Hub sowie Ausstattung spezifisch nach den Anforderungen und Wünschen der Kunden konfiguriert und montagefertig ausgeliefert.

Unterstützung sorgt für höhere Spindeldrehzahlen

Mit der neuen optionalen Spindelunterstützung (-SU) ist es nun möglich, die Performance der Komplett-Linearmodule weiter zu steigern. Denn die Spindelunterstützung sorgt für optimale Unterstützung auch bei langen Gewindetrieben, wodurch sich höhere Spindeldrehzahlen realisieren lassen. Die damit verbundene höhere Dynamik wiederum minimiert die unproduktiven Nebenzeiten, was letztlich zu mehr Effizienz und Produktivität pro Zeiteinheit führt.

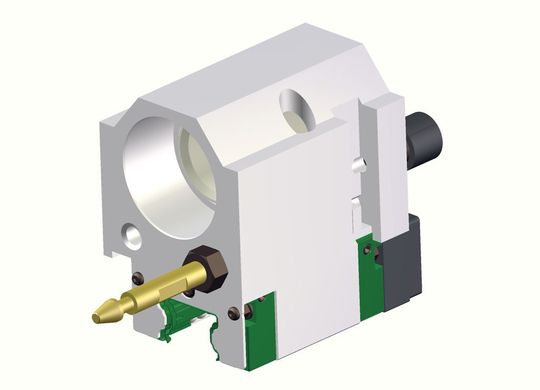

Die Spindelunterstützung wird auf der gleichen Führungsschiene wie der Modul-Laufwagen geführt, jedoch auf kurzen Führungswagen der Baureihe KUVE-B-S, die mit einer Langzeit-Schmiereinheit versehen sind-. Die Spindel wird in einem Gehäuse mit radial gelagerter und drehbarer Durchführung unterstützt. Eine spezielle Arretierungsmechanik sorgt für die „ziehende Mitnahme“ der Spindelunterstützung und setzt diese gezielt auf der Tragschiene ab. Dafür sind Schaltleisten vorhanden, so dass die Spindelunterstützung auf der Tragschiene an Ort und Stelle positioniert und fixiert bleibt. Damit wird der Kugelgewindetrieb auf Dauer wirkungsvoll unterstützt. Je nach Ausführung und Länge/Hub des Komplett-Linearmoduls kommen wahlweise zwischen einer und vier Spindelunterstützungen zum Einsatz, die die freie ungestützte Länge der Kugelgewindespindel wesentlich reduzieren und somit für eine höhere Spindeldrehzahlen sorgen. (ud)
