Mit dem sicheren Radarsystem PSENradar von Pilz kann die Schutzraumüberwachung in rauen Umgebungen nun für weitere Anwendungen umgesetzt werden: Dank erweiterter Sichtfeldfunktionen lassen sich die Radarsensoren in unterschiedlichen Produktionsumgebungen einfacher integrieren.

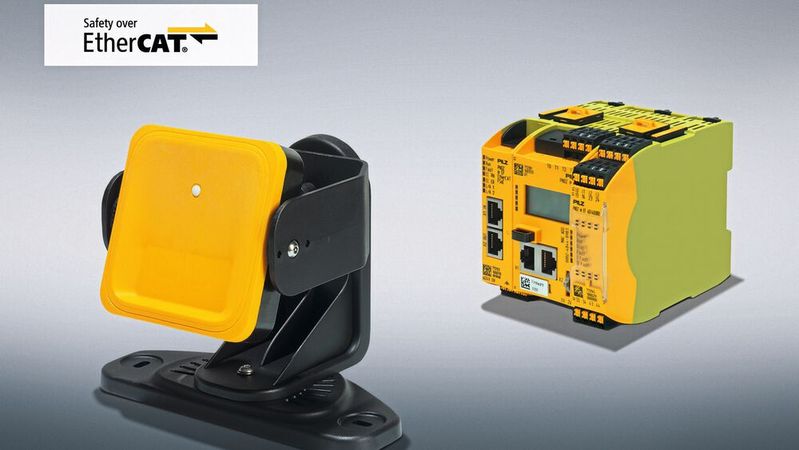

Das sichere Radarsystem PSENradar von Pilz bietet neue Anwendungen: Die Sensoren PSEN rd1.2 sensor F-FOV sowie Psen rd1.2 sensor F-FOV LR erweitern die Möglichkeiten, Sichtfelder zu konfigurieren, das neue Auswertegerät Psen rd1.x SD I/O FSoE analysing unit die FSoE-Anbindung.(Bild: Pilz GmbH & Co. KG) — Das sichere Radarsystem PSENradar von Pilz bietet neue Anwendungen: Die Sensoren PSEN rd1.2 sensor F-FOV sowie Psen rd1.2 sensor F-FOV LR erweitern die Möglichkeiten, Sichtfelder zu konfigurieren, das neue Auswertegerät Psen rd1.x SD I/O FSoE analysing unit die FSoE-Anbindung.
(Bild: Pilz GmbH & Co. KG)

Die Flexibilität durch anpassbare Sichtfelder bietet insbesondere Vorteile bei beengten Platzverhältnissen. Zum anderen ist die Anbindung an das offene Sicherheitsprotokoll Safety over EtherCAT FSoE jetzt möglich: Verkabelungsaufwand und Kosten sind geringer.

Zum bereits verfügbaren Radarsensor mit einem Erfassungsbereich von 0 bis 5 Metern ist nun auch der sichere Radarsensor PSEN rd1.2 sensor F-FOV LR mit einem Bereich von 0 bis zu 9 Metern erhältlich. Damit ist eine effiziente Absicherung mobiler Anwendungen möglich.

Flexibler Blickwinkel erhöht die Produktivität

Neu bei beiden Sensorgeräten sind die Möglichkeiten, Sichtfelder flexibel zu konfigurieren: Über den symmetrischen Blickwinkel hinaus, lassen sich jetzt asymmetrische sowie korridorförmige Blickwinkel einstellen. Damit kann PSENradar in unterschiedlichen Produktionsumgebungen zuverlässig eingesetzt werden. Das spart zudem Platz in der Produktion, insbesondere bei beengten Platzverhältnissen, z.B., wenn Maschinen in unmittelbarer Nähe zueinanderstehen oder Laufwege direkt an Maschinen vorbeiführen.

Buchtipp: Die neue EU-Maschinenverordnung

Das Buch vermittelt einen schnellen Überblick über die Neuerungen in der EU-Maschinenverordnung. Es weist auf wichtige Änderungen bei der praktischen Anwendung des Regelwerks hin und zeigt die notwendigen innerbetrieblichen Anpassungen in der Konstruktion und Dokumentation auf. Dazu werden digitale Dokumente wie der Guide der Europäischen Kommission, Volltexte einschlägiger EU-Verordnungen, Interpretationspapiere und Arbeitshilfen zur Verfügung gestellt.

Mehr erfahren bei Vogel Fachbuch

Da sich die Einstellungen des Sichtfeldes jetzt individueller konfigurieren lassen, ist der Radarsensor flexibler platzierbar, ohne den Produktionsbetrieb einzuschränken. Dies sorgt nicht nur für mehr Sicherheit in rauen Umgebungen, sondern auch für ein Plus an Produktivität.

Radar verbindet

PSENradar bietet zusammen mit der konfigurierbaren Kleinsteuerung PNOZmulti 2 von Pilz eine sichere Komplettlösung für die Schutzraumüberwachung – inklusive der sicheren Datenübertragung mit FSoE im EtherCAT-Kommunikationssystem. Das neue Auswertegerät des Radarsystems PSENradar ermöglicht dabei die FSoE-Funktionalität nach IEC 61508 für Sicherheitsanwendungen bis zu SIL 3. Als FSoE-MainInstance (FSoE-Master) vereint PNOZmulti 2 die Überwachung aller Sicherheitsfunktionen einer Radar-Applikation in einem Gerät und stellt Verbindungen zu sicheren FSoE SubordinateInstances (FSoE-Slaves) im Netzwerk her.

Im Komplettpaket aus sicherer Kleinsteuerung PNOZmulti 2 als FSoE-MainInstance mit sicherem Radarsystem kann diese sicherheitsrelevante Vernetzung als Ein-Kabel-Lösung einfach und mit minimalem Verdrahtungsaufwand umgesetzt werden.
