Sensor Sichere Klickmontage für Sensoren zur Positionsmessung in Hydraulikzylindern

Das Temposonics-Steckersystem mit Schutzart IP69K ist jetzt durchgängig für alle M-Serie Sensoren von MTS erhältlich. Entwickelt für eine zuverlässige Positionsmessung in mobilen Arbeitsmaschinen, können diese Sensoren komplett in den Hydraulikzylinder integriert werden.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Lenord, Bauer & Co. GmbH

microsonic GmbH

Temposonics GmbH & Co. KG

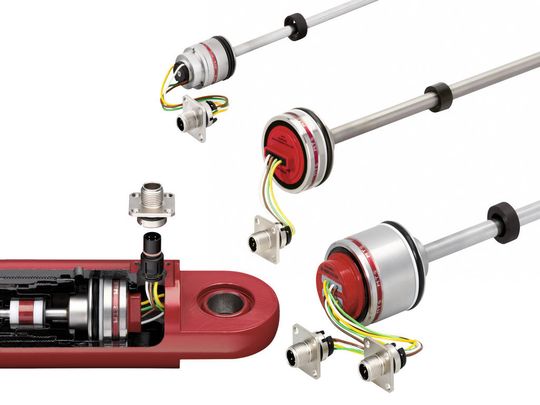

Das Temposonics® Steckersystem gibt es jetzt für alle Sensoren der M-Serie von MTS. Diese Sensoren lassen sich komplett in den Hydraulikzylinder integrieren und bestimmen dort die Position. Die Klickmontage ohne Werkzeug spart dabei Montagezeit und erhöht die Sicherheit der Sensorinstallation. Innerhalb von Sekunden ist der Sensor in den Hydraulikzylinder eingebaut und elektrisch angeschlossen.

Das Steckersystem genügt dabei den Schutzanforderungen nach DIN EN 60529. Mit der Schutzart IP69K ist sein robustes Metallgehäuse nicht nur absolut staubdicht, sondern verhindert auch, dass Wasser in das Innere des Zylinders gelangt. Selbst härtesten Reinigungsmaßnahmen mit Hochdruckgeräten hält es stand.

Das Steckersystem wird fertig konfektioniert zusammen mit den M-Serie Wegaufnehmern geliefert, d.h. sein Kontaktträger ist bereits an die Aderleitungen des Sensors angeschlossen. Durch eine entsprechende Bohrung wird der Kontaktträger aus dem Zylinder herausgeführt und das Flanschgehäuse von außen einfach aufgesteckt.

Beim Einbau der Sensor-Zylinder-Einheit in die mobile Maschine können die M-Serie Sensoren dann über einen universellen M12x1 Stecker in verschiedenen Winkeln angeschlossen werden. Durch die minimale Bauhöhe des Steckersystems gelingt die Installation des Zylinders selbst bei beengten Einbauverhältnissen. (ud)
