Sensor-Funktionalitäten mit Deep Learning spezialisieren

| Autor/ Redakteur: Andreas Behrens, Klemens Wehrle* / Jan Vollmuth

Mit den Technologien und Verfahren des Deep Learning steht die industrielle Sensorik vor einem weitreichenden Funktionalitätssprung. Wie dies in der Praxis aussehen kann, zeigen Anwendungen bilderfassender Sensoren des Sensorherstellers Sick in intralogistischen Sortieranlagen, in der Lebensmittelindustrie oder in der Holzverarbeitung.

Firmen zum Thema

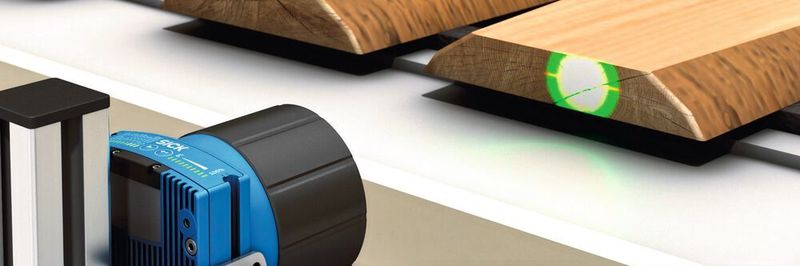

Der Inspector P65x erkennt mittels Deep Learning Algorithmus über den Verlauf der Jahresringe die Drehlage des Holzes.
Der Inspector P65x erkennt mittels Deep Learning Algorithmus über den Verlauf der Jahresringe die Drehlage des Holzes.
(Bild: Sick)

Künstliche Intelligenz (KI) ist nicht gleich Künstliche Intelligenz: Dieser Begriff versammelt vielmehr verschiedene Technologien für ganz unterschiedliche Anwendungen, von der maschinellen Übersetzung bis zur Gesichtserkennung. In der Industrie gilt Deep Learning als Teilbereich des maschinellen Lernens (Machine Learning) als wohl bedeutendste Zukunftstechnologie innerhalb des Themenfeldes der Künstlichen Intelligenz und langfristig als Treiber von Industrie 4.0.

Deep Learning trifft intelligente Kameras

Sick nutzt Deep Learning, um die Funktionalität von Sensoren applikationsbezogen zu spezialisieren. Intelligente Kameras können mit großen Datenmengen trainierten, künstlichen neuronalen Netzen im industriellen Umfeld immer anspruchsvollere Anwendungen lösen. Die Integration von Deep-Learning-Algorithmen in Software zur Bildanalyse und -verarbeitung ermöglicht es, trainierte Objekte oder Merkmale automatisch zu erkennen, zu prüfen oder zu klassifizieren.

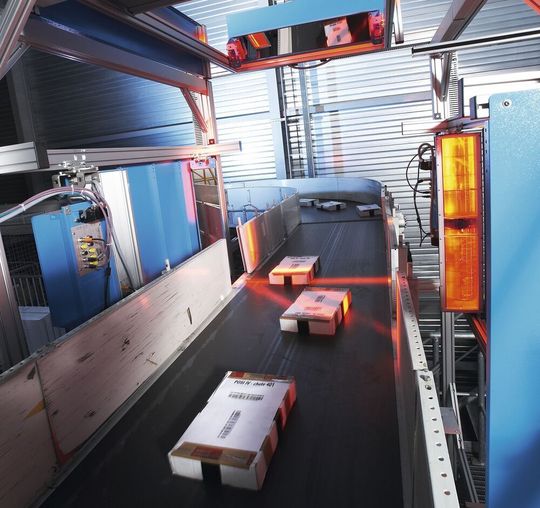

Deep-Learning-Kameras in der Logistikautomation übernehmen neue ungeahnte Funktionen.
Deep-Learning-Kameras in der Logistikautomation übernehmen neue ungeahnte Funktionen.
(Bild: Sick)

Durch die intelligente funktionale Spezialisierung von Sensoren gelingt es unter anderem in der Lebensmittel- oder der Holzverarbeitung, die Materialausnutzung zu erhöhen, der Ressourcenverschwendung Einhalt zu gebieten und die Qualität von Produkten und Prozessen zu verbessern. In der Logistikautomation können Deep-Learning-Kameras unter Auswertung der eingelernten Bildbasis Sorterschalen auf das Vorhandensein flacher Versandtaschen und ihre tatsächliche Belegung prüfen oder auf einem Band neben- oder übereinanderliegende Objekte als einzelne Einheiten erkennen. Dank Deep Learning erbringen Sensoren dabei Intelligenzleistungen, die bislang dem Menschen vorbehalten waren – beispielsweise die Erkennung und Evaluierung von Strukturen oder Merkmalen, die vom Sensor im laufenden Betrieb in dieser Form zum ersten Mal erfasst werden.

Deep-Learning-Workflow bringt Expertenwissen zusammen

Die meisten Deep-Learning-Projekte, mit denen sich Sick derzeit beschäftigt, kommen aus Fertigungsanwendungen oder der optischen Qualitätsinspektion. Um die verschiedenen Anwendungen effizient beurteilen zu können, hat das Unternehmen im Rahmen einer internen Deep-Learning-Initiative einen mehrstufigen Ablaufstandard entwickelt, in den sowohl die Deep-Learning-Experten von Sick als auch die Prozess- und Qualitätsexperten des Kunden maßgeblich involviert sind.

SEMINARTIPPDie Bildverarbeitung ist eine industrielle Schlüsseltechnologie. Das Seminar „Der Einstieg in die industrielle Bildverarbeitung“ vermittelt das notwendige Wissen, in das Thema einzusteigen.
Weitere Informationen

Auch wenn moderne 2D- und 3D-Kameras immer schneller und leistungsfähiger werden, bilden doch klassische Bildverarbeitungsalgorithmen ihre heutigen Grenzen. Danach stellt sich aus Sicht des maschinellen Lernens nur die Frage der Eindeutigkeit von Kriterien: Können diese über eine große Anzahl von Bildern, Gut- und Schlechtbeispielen ausreichend eindeutig erkannt und interpretiert werden? Was ist aus Sicht der Kundenexperten gut oder schlecht, mit ja oder nein zu beurteilen, tolerabel oder nicht oder hinsichtlich bestimmter Kriterien i. O. oder n. i. O.? Kann die erfahrungs- oder wissensbasierte Beurteilungsfähigkeit eines Menschen überhaupt als Intelligenzleistung durch den Sensor erbracht werden?

Werden diese Fragen durch den jeweiligen Anwendungstechniker grundsätzlich positiv beurteilt, schafft die Erfassung und Annotation von vielen Bildern durch eine erfahrene Person die Trainingsdatenbasis für die späteren Deep-Learning-Algorithmen in den Sensoren.

Mit geeigneten Trainingsdaten erfolgreich lernen

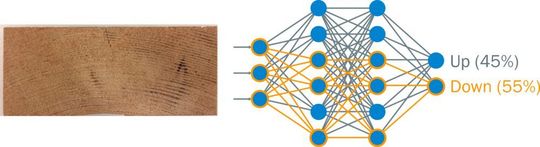

Deep Learning: Ein neuronales Netzwerk lernt mit geeigneten Trainingsdaten, eine vorgegebene Aufgabe zu lösen.
Deep Learning: Ein neuronales Netzwerk lernt mit geeigneten Trainingsdaten, eine vorgegebene Aufgabe zu lösen.
(Bild: Sick)

Neuronale Netze bestehen aus Schichten. Dabei nimmt der Abstraktionsgrad, von konkreten Bilddetails, bis hin zu gröberen Konzepten in der Schichtabfolge zu. Dadurch wird auch erreicht, dass das Netzwerk bisher nie gesehene Daten mit hoher Wahrscheinlichkeit richtig verarbeiten kann. Ein neuronales Netzwerk lernt mit geeigneten Trainingsdaten eine vorgegebene Aufgabe zu lösen.

Generell stehen für die Deep-Learning-Entwicklung offene Frameworks zur Verfügung, um neuronale Netze zu definieren und zu trainieren. Diese Frameworks wurden ohne konkreten Bezug auf Sensorik oder Bildverarbeitung entwickelt. Hier genau beginnt das Know-how von Sick, die Grenzen der Sensorik mit Deep Learning neu auszuloten. Im Ergebnis entstehen Sensoren, die Aufgaben übernehmen, die bisher nur von Menschen gelöst werden konnten.

Transfer von Deep-Learning-Funktionalitäten in den Sensor

Im Gegensatz zum Prozess der klassischen Algorithmen-Entwicklung, der hauptsächlich durch die manuelle Entwicklung einer geeigneten Feature-Repräsentation geprägt ist, wird ein neuronales Netz auf optimale Features für seine Aufgabe trainiert und kann mit geeigneten Daten immer wieder nachtrainiert werden, um sich an neue Gegebenheiten anzupassen.

Sowohl für den Aufbau des Trainingsdatensatzes durch das Erfassen von tausenden von Bildern und Beispielen als auch für das Training der neuronalen Netzwerke nutzt Sick als ausführende Einheit eine unabhängige, leistungsfähige Rechner- und IT-Basis. Das umfangreiche Rechnen der komplexen Operationen der Deep-Learning-Lösung für das Training erfolgt auf speziell dafür ausgestatteten, hausinternen Rechnern mit hoher GPU-Performance (Graphics Processing Unit). Die daraus generierten neuen Deep-Learning-Algorithmen werden lokal auf dem Sensor bereitgestellt und sind so unmittelbar und ausfallsicher beispielsweise auf einer intelligenten Kamera verfügbar.

Deep-Learning-Anwendung in der Holzverarbeitung

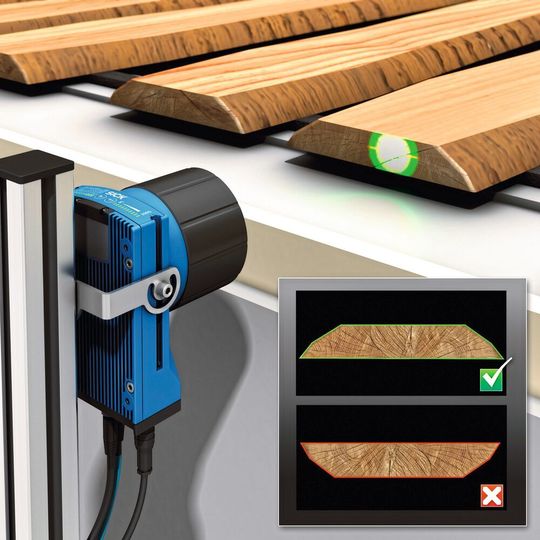

Der Inspector P65x erkennt mittels Deep Learning Algorithmus über den Verlauf der Jahresringe die Drehlage des Holzes.
Der Inspector P65x erkennt mittels Deep Learning Algorithmus über den Verlauf der Jahresringe die Drehlage des Holzes.
(Bild: Sick)

Beispielhaft umgesetzt wurde eine Deep-Learning-Anwendung zuletzt in der Holzverarbeitung. Hierbei wurde mithilfe sehr vieler Bilder, die roh geschnittene Bretter mit Baumkante zeigen, die Lage der Jahresringe auf den Schnittkanten der Bretter trainiert. Das Ziel war es, durch eine programmierbare Kamera der Produktfamilie Inspector P65x den Verlauf der Jahresringe und damit die Drehlage der Bretter zu erkennen. Aus diesem Training heraus kann die Kamera neue, ihr unbekannte Bilder bewerten und einem Ergebnis zuordnen. Ihr wurde mittels Deep Learning beigebracht, wie das Holz am besten genutzt werden kann – eine Aufgabe, die sonst von erfahrenen Menschen erledigt wird. Auf diese Weise wird jetzt das Holz in der Maschine so positioniert, dass eine optimale Bearbeitung und Materialausnutzung erreicht wird.

Mit der Umsetzung von Deep Learning in ausgewählten Sensoren und Sensorsystemen zündet Sick nach dem Eco-System Sick AppSpace die nächste Stufe in AppSpace ein neues Sensor-Software-Konzept, das anpassungsfähige und zukunftssichere Lösungen für Automatisierungsanwendungen schafft. Zu den kommenden Deep-Learning-Produkten, deren Kundenanpassung für den Anwender echte Mehrwerte generiert, gehören natürlich weitere bildverarbeitende Sensoren und Kameras.

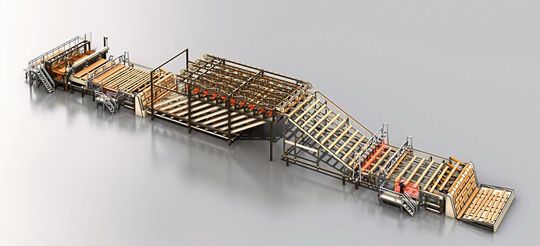

Nachdem mit der Inspector P65x die Drehlage des Holzes erkannt wurde, wird dieses für die weitere Verarbeitung in der Anlage sortiert.
Nachdem mit der Inspector P65x die Drehlage des Holzes erkannt wurde, wird dieses für die weitere Verarbeitung in der Anlage sortiert.
(Bild: Sick)

Das Konzept des spezialisierten Sensors mit künstlicher Intelligenz ist prinzipiell auch auf einfache Sensoren, wie induktive Näherungsschalter, Reflexions-Lichtschranken, Ultraschallsensoren und andere anwendbar. Darüber hinaus bieten Systemlösung wie die immer anspruchsvoller werdende Fahrzeugklassifizierung an Mautstationen Potenzial für eine Deep Learning gestützte Klassifikation und Einteilung von Fahrzeugen in Mautklassen. Gleichzeitig gilt es, alte Pfade zu verlassen, Grenzen zu sprengen und Neues zu ermöglichen: Die Nutzung neuronaler Netzwerke und die Möglichkeit, selbstständig Wissen aus Erfahrungen zu generieren, wird neue kognitive Bereiche erschließen und bisher undenkbare Applikationen ermöglichen, die Prozesse effizienter und produktiver machen.

EMO Hannover 2019: Halle 9, Stand F32

BUCHTIPPDas Buch „Industriesensorik“ beschreibt die Entwicklung und die praktische Anwendung der wichtigsten Sensoren. Durch anwendungsbezogene Fehleranalysen von Messsystemen, Sensoren und Sensorsystemen, jeweils ergänzt durch viele detaillierte, vollständig durchgerechnete Anwendungsbeispiele, eignet sich das Buch nicht nur für Studenten, sondern auch für Ingenieure und Techniker verschiedener Fachrichtungen.

Dipl.-Ing. (FH) Andreas Behrens, Leiter Produktmanagement Barcode-RFID-Vision, SICK AG, Reute
Dipl.-Ing. (FH) Andreas Behrens, Leiter Produktmanagement Barcode-RFID-Vision, SICK AG, Reute
(Bild: Sick)

Klemens Wehrle, Leiter Track and Trace Systems, Research & Development, SICK AG, Waldkirch
Klemens Wehrle, Leiter Track and Trace Systems, Research & Development, SICK AG, Waldkirch
(Bild: Sick)

* Andreas Behrens ist Leiter Produktmanagement Barcode-RFID-Vision bei der Sick AG in Reute. Klemens Wehrle ist Leiter Track and Trace Systems, Research & Development bei der Sick AG in Waldkirch.
