Werkzeug Schruppwerkzeug für kleine Durchmesser

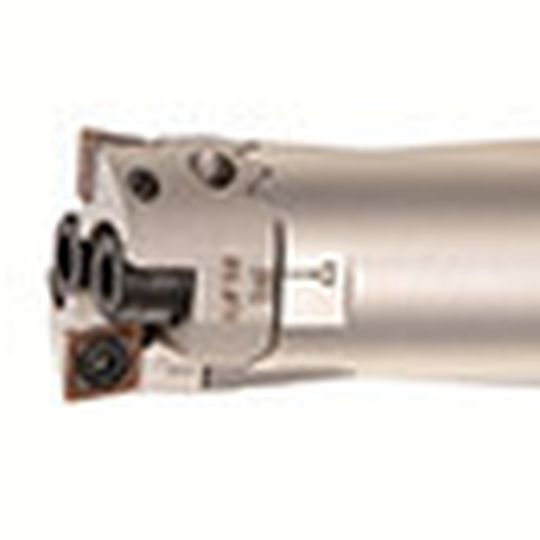

Kaiser Präzisionswerkzeuge, Spezialist für Präzisionswerkzeuge und -systeme für die Automobil-, Rüstungs-/Luftfahrt-, Energie-, Medizintechnik- und Uhrenindustrie, hat den Ausdrehkopf MW vorgestellt, ein Schrupp-Ausdrehwerkzeug mit Zylinderschaft für die präzise Bearbeitung von Bohrungen mit einem Durchmesser von 16 bis 21 mm.

Anbieter zum Thema

ISG Industrielle Steuerungstechnik GmbH

ATE Antriebstechnik und Entwicklungs GmbH & Co. KG

Heraeus AMLOY Technologies GmbH

BIG KAISER Präzisionswerkzeuge AG

Der auf Kaisers Serie 319 SW basierende Ausdrehkopf MW ist ein Zweischneider-Ausdrehwerkzeug, mit dem sich schneller als mit Einschneider-Werkzeugen größere Mengen Material abtragen lassen. Die beiden Schneidkanten des MW können dank einer Skala unabhängig voneinander und mit einer Toleranz von 0,2 mm auf den gewünschten Durchmesser voreingestellt werden.

Ideal für die Bearbeitung von Gussteilen geeignet

Der Ausdrehkopf MW eignet sich ideal für die Zwischen- oder Endbearbeitung von Löchern in Werkstücken aus Guss. Mit seinem 20-mm-Schaft lässt er sich problemlos in die verbreiteten Kraftspannfutter und Werkzeughalter einspannen.

Die präzise verzahnten Wendeplattenhalter sorgen für eine sichere und starre Verbindung und erlauben maximales Drehmoment. In Aluminium lassen sich Schnittgeschwindigkeiten von bis zu 280 mm pro Minute mit einer Vorschubgeschwindigkeit von 0,3 mm pro Umdrehung und einer Schnitttiefe von 4 mm realisieren.

Verbesserter Spänetransport

Eine Spiralnut verbessert den Abtransport der Späne. Das Kühlmittel wird direkt auf die Schneidkanten geführt. Beim Sacklochbohren wird das Kühlmittel durch die Werkzeugmitte geleitet, was den Abtransport der Späne weiter verbessert. Die Kühlmitteldüse kann bei Bedarf mit einer im Lieferumfang enthaltenen Madenschraube verschlossen werden. (mz)
