Spannsystem QCS-Spannsystem für manuellen Schnellwechsel mit HSK

Das Quick-Change Clamping System von OTT-JAKOB Spanntechnik GmbH ermöglicht kurze Umrüstzeiten und kann in allen marktüblichen Spezial- und Standardapplikationen eingesetzt werden.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Lenord, Bauer & Co. GmbH

ISG Industrielle Steuerungstechnik GmbH

OTT-JAKOB Spanntechnik GmbH

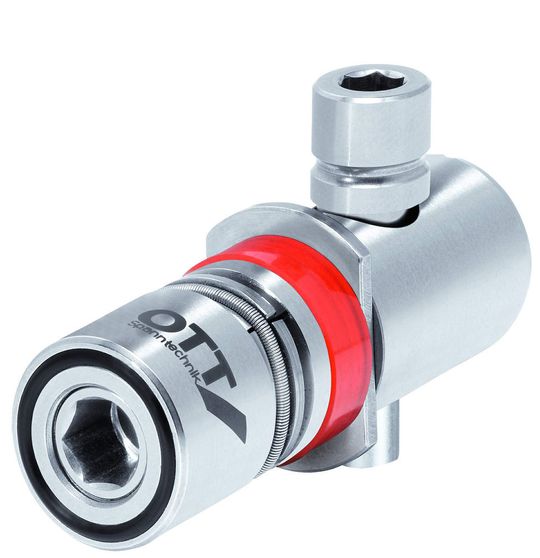

Um die Möglichkeit der HSK-Schnittstelle auch für stehende Werkzeuge nutzen zu können, bietet OTT-JAKOB Spanntechnik das Quick-Change Clamping System (QCS) speziell für Drehmaschinen an. Mit dem QCS entfällt ein Umrüsten des Revolvers und ermöglicht so einen manuellen Schnellwechsel der Werkzeuge. So lassen sich die Umrüstzeiten um bis zu 25% verkürzen. Das QCS ist für Werkzeuge aller HSK-Normen (HSK-A, HSK-C und HSK-T) geeignet, sowohl mit als auch ohne Kühlschmiermittelrohr. Das QCS-Spannsystem von OTT-JAKOB zeichnet sich durch eine leichte Handhabung und schnelles, einfaches und sicheres Spannen aus. Der Betätigungswinkel von nur 140 Grad beim Löse- und Spannvorgang ermöglicht ein einfaches Spannen des Werkzeugs. Der speziell geformte Spannbolzen (Archimedische Spirale) ermöglicht eine selbsthemmende Spannung. Die Spannbewegung ohne Anschlag erlaubt jede Toleranzlage des HSKWerkzeugs Das symmetrisch aufgebaute Spannsystem sorgt für eine gleichmäßige Kraftentwicklung. Der so erzielte konstante Kraftaufbau stellt eine hohe Wiederholgenauigkeit sicher.

Weitere Kennzeichen des QCS-Spannsystems sind eine hohe Spannkraft und Biegesteifigkeit. Mit einem geringen Betätigungsmoment und einem durch die Archimedische Spirale begünstigten hohen Wirkungsgrad werden hohe Spannkräfte erzielt. In jeder Drehlage des Betätigungsbolzens herrscht eine konstant hohe Spannkraft. Mit einer steifen Verbindung können auch hohe Biegebelastungen aufgenommen werden. Große Durchflussquerschnitte ohne Einschränkungen stellen eine optimale Kühlmittelversorgung bis zum HSK-Werkzeug sicher. Die Spannsätze sind in den Baugrößen QCS 32 bis QCS 63 erhältlich. Sie können in allen marktüblichen Spezial- und Standardapplikationen eingesetzt werden. (qui)
