Verschrauben Prozessfähigkeit in der Schraubenmontage

Erstmals fanden sich Spezialisten aus der Automobilindustrie und Hersteller von Messeinrichtungen im VDI Arbeitskreis zusammen, um Verfahren zu beschreiben und Methoden zu präzisieren, mit denen die richtigen Werte ermittelt werden können, die geeignet sind, die Prozessfähigkeit der Montage nachzuweisen. Zum Umsetzen dieser Anforderungen aus der VDI 2645-3 bietet Schatz nun ein komplettes System an.

Anbieter zum Thema

Novotechnik Messwertaufnehmer OHG

ipf electronic gmbh

MDESIGN Vertriebs GmbH

Kistler Remscheid GmbH

Die Schraubenmontage ist ein Fertigungsprozess, der verschiedenen Einflussgrößen ausgesetzt ist. Der vermeintliche simple Prozess, zwei oder mehr Teile mit einer Schraube zu verbinden, stellt sich in der Serienmontage als Herausforderung dar. Denn dort muss in einem Takt über einen Zeitraum eine gleich bleibende Qualität gewährleistet werden. Selbstverständlich werden alle Einflussgrößen, wie die Fähigkeit der Montagewerkzeuge und die Qualität der Verbindungselemente, regelmäßig überprüft, um die Einflussgrößen in der Montage prozesssicher zu halten. Doch am Schluss ist die Schraube montiert, die Teile sind miteinander verbunden und nun muss der vorangegangene Prozess überprüft und bewertet werden. Jetzt kommt es darauf an, wie alle Einflussgrößen und Toleranzen aufeinander eingewirkt haben und ob die Schraubverbindung zuverlässig hält.

Stichprobenprüfungen bei Änderungen der Bedingungen und Einflussgrößen

Laut einer Studie der Archetype Joint LLC geht die Automobilindustrie davon aus, dass 70 % der Garantiekosten und 20 % aller Rückrufe direkt oder indirekt durch fehlerhafte Schraubverbindungen verursacht werden. Das meist verwendete Verfahren zur Prozessfähigkeitsuntersuchung (PFU) von korrekten Schraubenmontagen ist das Weiterdrehen der montierten Schraube mit einem Drehmomentschlüssel. Dabei wird die montierte Schraube mit dem Drehmomentschlüssel so belastet, dass sie sich gerade bewegt und das gemessene Drehmoment ermittelt.

Die Beschreibung dieses Prozesses wirft im Vorfeld schon einige Fragen auf. Wann hat sich eine Schraube gerade bewegt? Ist sichergestellt, dass sich die Schraube überhaupt bewegt hat? Und wie wird verhindert, dass die Schraube zu weit gedreht wurde? Jetzt haben sich erstmals Spezialisten aus der Automobilindustrie und Hersteller von Messeinrichtungen im VDI Arbeitskreis zusammengefunden, um die Verfahren zu beschreiben und die Methoden zu präzisieren, um die richtigen Werte zu ermitteln, die geeignet sind, die Prozessfähigkeit der Montage nachzuweisen. Doch nun besteht die Herausforderung darin, die gewonnenen Erkenntnisse so mit entsprechenden computergestützten Messeinrichtungen umzusetzen, dass der Prüfer vor Ort nach wie vor schnell und unproblematisch die Drehmomente ermitteln, die Prozessfähigkeit der Schraubenmontage nachweisen und dokumentieren kann.

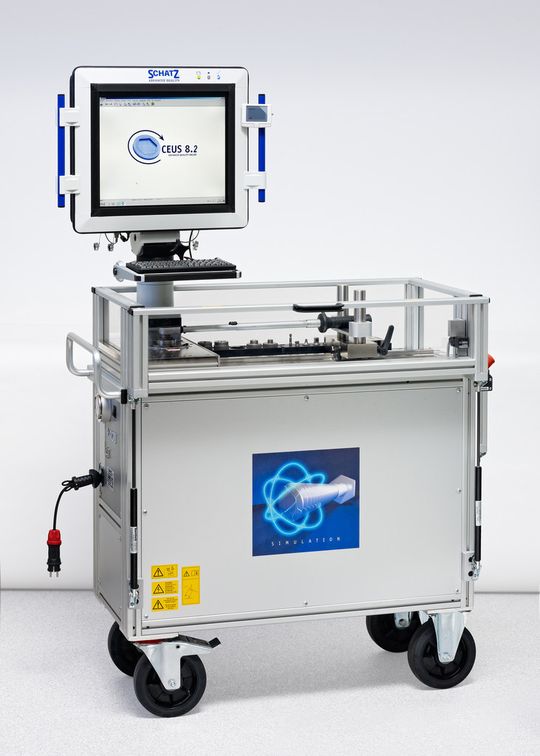

Zum Umsetzen der Anforderungen aus der VDI 2645-3 bietet Schatz ein komplettes System an, bestehend aus der PC Software Ceus 8.2 in Verbindung mit Drehmoment-/Drehwinkel-Handschlüsseln. Dieses computergestützte Prüfsystem vereint die Umsetzung der neuesten Erkenntnisse des Normenausschusses verbunden mit der einfachen Handhabung für den Prüfer. Zunächst unterstützt die Software Ceus 8.2 das Erstellen des Prüfplanes. Für jede Schraubstelle wird das Intervall festgelegt, wie häufig sie geprüft werden muss.

Doch wie oft muss man denn eigentlich Stichprobenprüfungen durchführen? Die Antwort ergibt sich aus dem Prozess und aus der Mathematik. Grundsätzlich muss eine neue Stichprobe gemessen werden, wenn sich eine Einflussgröße im Prozess ändert. Die Einflüsse sind Mensch, Maschine, Material und Methode. Als weiterer Einfluss wird auch oftmals die Umgebungsbedingung aufgeführt. Wechselt also nach jeder Schicht der Werker, so muss in jeder Schicht eine Stichprobe gemessen werden. Ändert sich innerhalb der Schicht mehrmals die Schraubencharge, so muss innerhalb der Schicht entsprechend oft gemessen werden. Bei jedem Werkzeugwechsel und bei jedem Standortwechsel ist eine Stichprobe erforderlich. Die Informationen aus diesen Erkenntnissen werden in der Software hinterlegt, so dass ein Prüfplan entsteht, der für die gesamte Produktion auf einen Blick angezeigt und an den Drehmoment/Drehwinkel-Handschlüssel überspielt wird.

Der nächste Punkt, der berücksichtigt werden muss ist das Messverfahren. Im Rahmen der Diskussionen im Fachausschuss für die Norm VDI 2645-3 wurde auch das Verhalten von Schraubverbindungen untersucht, die nach der Montage weitergedreht werden. Zunächst einmal ist es wichtig, dass bei der Messung der Punkt erfasst wird, bei der die Schraube oder Mutter sich gerade beginnt zu drehen. Denn je weiter die Schraube gedreht wird, umso mehr steigt das Drehmoment an, und das gemessene Ergebnis hängt dann davon ab, wie weit der Prüfer die Schraube gedreht hat. Ein weiterer großer Einfluss, der das Messergebnis beeinflussen kann ist das so genannte Losbrechen, wenn ein großer Unterschied zwischen der Haftreibung der Schraubverbindung und der Gleitreibung besteht.

Dieser Fall tritt ein, wenn sich bei der hohen Flächenpressung unter dem Schraubenkopf einige Moleküle von Schraube und Unterlage miteinander verbinden und dieser Verbund erst getrennt werden muss, bevor sich die Schraube dreht. Das Losbrechmoment hängt also einzig und allein von der Haftreibung ab und somit gibt das entstehende Drehmoment keinerlei Aussage über die vorangegangene Montage.
