Koppelrelais Platzsparende Koppelrelais als Schnittstelle zwischen Logik und Last

Finder hat eine neue Serie von Koppelrelais entwickelt: Die Relais der Serie 39 bieten eine kostengünstige und platzsparende Lösung für eine Vielzahl von Anwendungen in der Steuerungstechnik an der Schnittstelle zwischen Logik und Last.

Anbieter zum Thema

microsonic GmbH

ILME GmbH

KISSsoft AG

FINDER GmbH

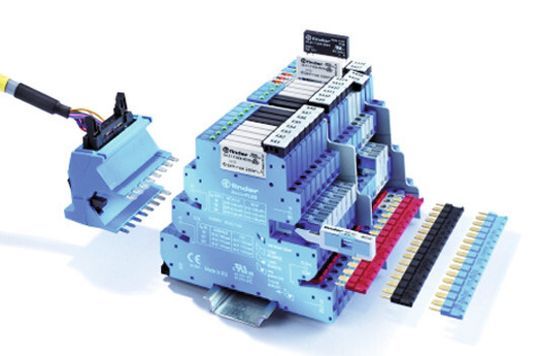

Mit fünf unterschiedlichen Versionen des Koppelrelais und einem Adapter werden, je nach Anforderung, der Platzbedarf, der Installationsaufwand, die Bedienerfreundlichkeit und die Funktionstüchtigkeit optimiert.

Standardausführung der Koppelrelais

Die Koppelrelais der Serie 39 sind 6,2 mm schmal und in der Standardversion mit einer EMV-Spulenbeschaltung, LED-Statusanzeige und integriertem Halte- und Demontagehebel ausgerüstet. Die Schraubklemmen sind sowohl für Schlitz- als auch für Kreuzschlitz-Schraubendreher geeignet. Alle Varianten können wahlweise mit einem elektromechanischen Relais (Kontakt-Ausgang 6 A) oder mit einem Optokoppler (SSR-Ausgang bis 2 A) bestückt werden.

Die Master-Basic-Varianten werden universell als Koppelrelais im Eingang zur SPS oder im Ausgang der SPS zur Ansteuerung von Aktoren eingesetzt.

Plus-Version sichert die Relais-Ausgänge

Die Version Master-Plus erfüllt darüber hinaus die Anforderung, jeden Koppelrelais-Ausgang mit einer austauschbaren Feinsicherung (20 x 5) mm abzusichern. Auswirkungen von Überströmen, verursacht durch Leitungskurzschluss oder Kurzschluss an dem angesteuerten Gerät, werden auf den eingesetzten Sicherungswert begrenzt. Eine weitere Variante dient der AC-Reststrom-Unterdrückung bei langen Steuerleitungen.

Ausführungen reduzieren den Verdrahtungsaufwand

Die Ausführungen Master-Input und Master-Output haben außer der Koppelrelais-Funktion den Vorteil, dass keine zusätzlichen Reihenklemmen benötigt werden. Die drei Leitungen eines Sensors im Eingang zur SPS bzw. die Leitungen des Aktors am Ausgang der SPS werden an das jeweilige Koppelrelais angeschlossen.

Um den Verdrahtungsaufwand weiter zu reduzieren, können mit 16-poligen Kammbrücken, je nach Variante, die Anschlussklemmen A1, A2, BB, 11/13 oder 15 gebrückt werden. Die Kammbrücken sind in den Farben schwarz, blau und rot lieferbar.

Relais Master-Timer mit Zeitfunktion

Die Version Master-Timer ist ein Zeitfunktions-Koppelbaustein mit 8 Zeitablauffunktionen und 4 Zeitbereichen von 0,1s bis 6h. Die Funktions- und Zeitgrobeinstellung wird über seitlich angebrachte DIP-Schalter gewählt. Die Feineinstellung der Zeit erfolgt über ein Potentiometer an der Frontseite des Moduls, welches gleichzeitig auch als LED-Anzeige dient.

Der Master-Adapter verbindet 8 Koppelrelais über eine 2-drahtige Leitung mit der 24-V-Betriebsspannung und mit einem, von dem SPS-Ausgang kommenden, 14-poligen Kabel. Konfektionierte Kabel zum Verbinden des Adapters sind auf Anfrage erhältlich.

Weitere Informationen zu den Koppelrelais der Serie Master-Interfaerfahren Sie unter anderem hier:

(mz)
