Linearachsen Neue Varianten der geschlossenen Zahnriemen- und Spindelachsen erhältlich

| Redakteur: Ceara Elhardt

Indunorm hat die LAE-Serie mit Zahnriemenantrieb weiterentwickelt. Heraus kam die Baureihe LAG: Eine geschlossene Linearachse mit der THK-Linearführung, die sich laut Hersteller für schnelle, präzise und steife Handlings- und Positionieraufgaben eignet.

Firmen zum Thema

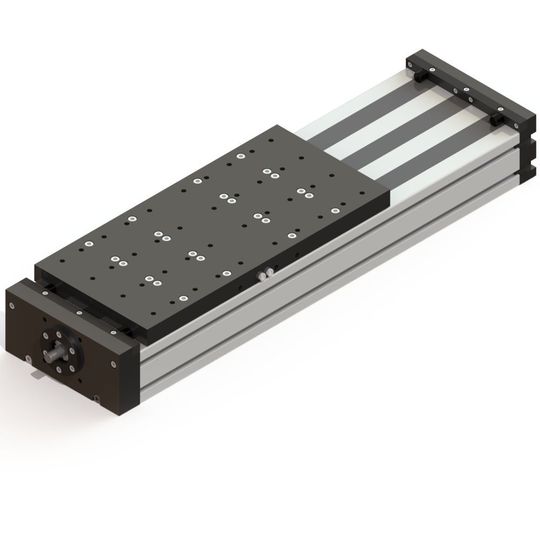

Mit der Linearachsen-Baureihe LAG kann Indunorm flexibel auf Kundenwünsche hinsichtlich Lauf-und Geräuschverhalten, Schmierintervalle und Belastungsanforderungen eingehen.
Mit der Linearachsen-Baureihe LAG kann Indunorm flexibel auf Kundenwünsche hinsichtlich Lauf-und Geräuschverhalten, Schmierintervalle und Belastungsanforderungen eingehen.
(Bild: Indunorm)

Die Indunorm Bewegungstechnik GmbH kann die Linearachsen der Baureihe LAG individuell an Kundenwünsche anpassen hinsichtlich Lauf-und Geräuschverhalten, Schmierintervalle und Belastungsanforderungen. Anwender erhalten sie in den fünf Profilquerschnitten 60 mm × 60 mm, 80 mm × 80 mm, 100 mm × 100 mm, 150 mm × 60 mm und 200 mm × 80 mm. Hierbei kann der Kunde bei jedem Profiltyp zwischen Zahnriemen- oder Kugelgewindeantrieb wählen. Jede Variante der Linearachs-Familie LAG besteht aus einem Aluminiumprofil mit integrierter THK-Linearführung und Abdeckband. Die THK-Linearführungen sind dabei je nach Anforderung an das Führungssystem mit oder ohne Kugelkette erhältlich.

Der Anwender erhält die Linearachsen als Einzelmodul oder als modular aufgebautes Mehrfachssystem mit Zahnriemen- oder Spindelantrieb. Die erreichbaren Betriebslasten liegen laut Hersteller je nach Ausführung zwischen 650 N und 7500 N, die Wiederholgenauigkeiten bei bis zu ± 0,01 mm und die maximale Geschwindigkeit bei bis zu 5 m/s. Die Kugelketten-Führung von THK soll zudem lange Nachschmierintervalle zwischen 1000 km und 5000 km oder eine Betriebsdauer von 12 bis 24 Monaten erreichen. Für die einfache Montage ist die Baureihe mit Befestigungsnuten an den Profilaußenseiten versehen.

Der umlaufende Zahnriemen aus abriebfestem Polyurethan ist mit Stahlzugträgern versehen. Dieser soll damit für einen ruhigen Lauf sorgen. Bei der Variante mit Kugelgewindetrieb werden je nach Variante die Größen 12 mm × 5 mm bis 25 mm × 25 mm (Spindeldurchmesser × Spindelsteigung) verwendet.

Optional erhältlich sind Motorflansch, Kupplungsglocke, End- oder Referenzschalter sowie ein Längenmesssystem. Als Zubehör liefert Indunorm zudem Parallel-, Winkel- und Portalverbinder, Einsteckwellen, Antriebsverbindungswellen, verschiedene Getriebevarianten oder auch Nutensteine. (ce)
