Antriebssystem Moog-Antriebe bewegen Schiebedach in Wimbeldon

Zum Öffnen und Schließen des neu installierten, 1 100 t schweren Schiebedachs über dem Centre Court in Wimbledon hat Moog Industrial eine leistungsfähige elektrische Antriebslösung umgesetzt. Es kommen Servomotoren, Servocontroller und SPS zum einsatz.

Anbieter zum Thema

Heidrive GmbH

FAULHABER Antriebssysteme

Actronic-Solutions GmbH

MOOG

Moog GmbH

Das Schiebedach der Anlage in Wimbledon besteht aus einer südlichen und einer nördlichen Hälfte, die insgesamt 5 200 Quadratmeter einer lichtdurchlässigen Folie entfalten, wenn das Dach über dem Centre Court geschlossen wird. Moog-Technologie bewegt die beiden Hälften dabei auf zwei parallelen Schienensträngen über eine Länge von 77 Metern mit einer Toleranz von nur 2 bis 3 Millimetern. Der Schließ- bzw. Öffnungsvorgang dauert 10 Minuten. Jeder der 10 Stahlträger, die das Dach stützen, wiegt 110 Tonnen.

Servomotoren treiben schienengeführte Fahrwerke an

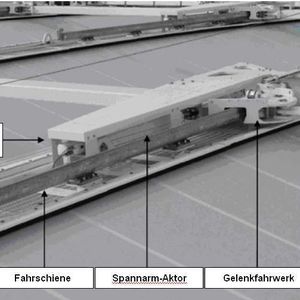

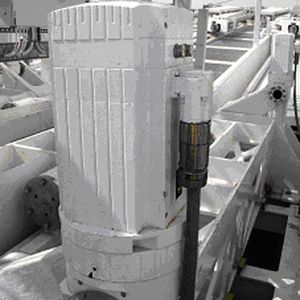

Um die Kraft zum Öffnen und Schließen des Stadiondachs präzise und effizient aufzubringen, entwickelte Moog eine Lösung, die 148 geregelte Achsen mit 108 elektrischen Stellgliedern bzw. Aktoren und 40 Servomotoren umfassen. Die Aktoren entwickeln eine Kraft von je 350 bzw. 140 kN. Die Servomotoren treiben die schienengeführten Fahrwerke auf Rädern an, wobei jede Achse ihren eigenen Servoantrieb hat.

Bildergalerie

Hinzu kommen 20 Echtzeit-Servocontroller von Moog (MSC) und 20 Speicherprogrammierbare Steuerungen (SPS), einschließlich Software, die in insgesamt 40 Schaltschränken untergebracht sind. Die Hard- und Software regelt zuverlässig die Bewegung der beiden Dachhälften, einschließlich der Tragarme an den Enden der Stahlträger, der Spannarme sowie der jeweiligen Fahrwerke. Die SPS sorgen für die erforderliche Überwachung und Datenerfassung.

„Das Projekt war eine außergewöhnliche Herausforderung, die gemeinsam von Ingenieuren aus Einrichtungen in Großbritannien, Deutschland, Italien, Irland und den USA gemeistert wurde. Resultat ist eine Antriebslösung, die ebenso effizient wie zuverlässig funktioniert,“ sagt Steve Huckvale, Präsident von Moog Industrial.

(ID:312731)
