Widerstandspunktschweißen Mit Widerstandspunkt-Schweißverfahren Aluminiumteile punkten

Der Automobilzulieferer Georg Fischer hat zusammen mit Fronius eine Lösung zum Fügen der Aluminium-Türrahmen des neuen Porsche Panamera entwickelt.

Anbieter zum Thema

Franke GmbH

Actronic-Solutions GmbH

Fronius International GmbH

Der Automobilzulieferer Georg Fischer Automotive nutzt eine alternative Version des Widerstands-Punktschweißverfahrens. Anders als konventionelles Punktschweißen überwindet DeltaSpot die Hindernisse, die bisher dem hoch produktiven Fügen des Werkstoffes Aluminium im Wege standen. Kennzeichnend für DeltaSpot sind umlaufende Prozessbänder. Sie unterbinden den direkten Kontakt zwischen Elektrode und Werkstück, aber vermitteln ihn indirekt. Dies hilft den Elektrodenverschleiß drastisch zu reduzieren und macht den Wärmeeintrag in die Fügestelle regel- bzw. optimierbar.

DelatSpot eignet sich als Fügeverfahren am Besten

Aus dem Leichtbauwerkstoff Aluminium bestehen sowohl die rund 3 mm dicken Rahmen als auch das darauf zu fügende 2 mm dicke Versteifungsblech der Fahrzeugtüren. Die Fachleute beschritten beim Lösen dieser Aufgabe neue Wege. Sie hatten zuvor mehrere Fügeverfahren auf ihre fertigungstechnische Eignung und Wirtschaftlichkeit untersucht: Das konventionelle Widerstandspunktschweißen, das Rührreibschweißen, das Clinchen, das Stanznieten sowie einen Klebeprozess. „Hinzu kam DeltaSpot, dessen Stärken die Entwickler von Fronius besonders im Fügen von Aluminium bezeichnen“, berichtet Wolfgang Hintsteiner. Im Auswahlprozess erwies sich DeltaSpot als das geeignetste Fügeverfahren. Die damit gefügten Teile aus beschichtetem Aluminium-Druckguss und -blech bestehen die Qualitätstests.

Gepunktete Verbindungen entstehen nahezu sprizterfrei

Im Unterschied zum herkömmlichen Widerstandspunktschweißen entstehen die gepunkteten Verbindungen zwischen Tür und Rahmen der Fahrzeugtür nahezu spritzerfrei, das heißt ohne die Hauptabdichtung an dieser sensiblen Stelle zu beeinträchtigen. Der wärmebedingte Verzug am Werkstück bleibt eng begrenzt und gegebenenfalls korrigierbar. Die geforderte hohe Maßgenauigkeit am Außenflansch ist mit DeltaSpot gleichfalls gegeben. Clinchen und Stanznieten hingegen hätten dies nicht erfüllt und außerdem durch formverändernd einwirkende mechanische Kräfte intolerable Oberflächenschäden verursacht. Klebeverbindungen sind während des Aushärtens nicht belastbar, und das die Oberfläche verunreinigende Klebemedium würde nachfolgende bzw. parallel laufende Fügeprozesse stören.

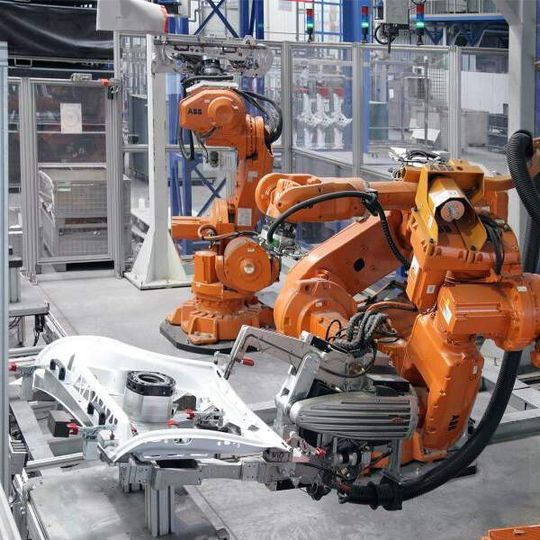

Wolfgang Hintsteiner resümiert: „Mit dem Prozessband erzeugen wir wiederholgenau einen gleichmäßigen Punkt. Wir schweißen im Takt von circa 100 Sekunden eine der Türen und brauchen die Oberfläche hinterher nicht nachzuarbeiten. Für Anwendungsfälle wie die unseren mit schweißbarem Guss, definierter Oberfläche, Antikorrosionsbeschichtung und gegebener Zugänglichkeit ist DeltaSpot erste Wahl.“ (jup)
