Die Herzstücke der Bogenoffsetmaschinen von Koenig & Bauer werden heute dank individueller Spannlösungen von AMF mit weniger Aufspannungen gefertigt als in Vergangenheit: Statt elf reichen heute drei Aufspannungen.

Mit Flexibilität beim Spannen und Zerspanen bewältigen AMF und Koenig & Bauer gemeinsam die Vielfalt der Werkstücke für die erfolgreichen Bogenoffsetdruckmaschinen.
Mit Flexibilität beim Spannen und Zerspanen bewältigen AMF und Koenig & Bauer gemeinsam die Vielfalt der Werkstücke für die erfolgreichen Bogenoffsetdruckmaschinen.
(Bild: AMF)

Von Geld und Wertpapiere über Verpackungen bis hin zu Fachzeitschriften und Prospekte: Für all dies braucht es Bogenoffsetmaschinen, im besten Fall von Koenig & Bauer – mit über 200 Jahren Erfahrung ist das Unternehmen aus dem fränkischen eine der ersten Anlaufstellen weltweit. Druckmaschinen sind ein Wunderwerk der Technik; kein Wunder, dass der Druckmaschinenbau allgemein als Königsdisziplin gilt und obendrein als Paradedisziplin des deutschen Maschinenbaus.

Fertigungszeiten drastisch gesenkt

„Wir haben in den Jahren 2015 bis 2018 die Fertigung der Gestelle für die Bogenoffsetmaschinen praktisch komplett runderneuert“, sagt Jürgen Wiegand, von Koenig & Bauer Industrial in Würzburg. „Mit neuen Maschinen, Automatisierung und intelligenter Werkstückspanntechnik haben wir die Fertigungszeiten drastisch gesenkt, die Produktivität erheblich verbessert und so Kompetenz und Arbeitsplätze in Würzburg gehalten“, freut sich der Vorarbeiter der Großteilfertigung beim ältesten Druckmaschinenhersteller der Welt. „Wir sind nun nicht nur schneller, sondern auch viel flexibler“, ergänzt der verantwortliche Programmierer Klaus Künzig.

Bildergalerie
Bildergalerie mit 13 Bildern

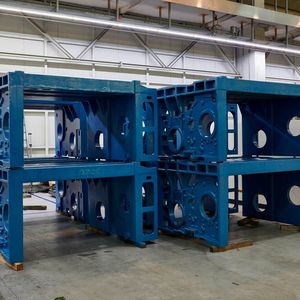

„Für das, was wir mechanisch fertigen, wäre Haaresbreite viel zu dick“, sagt Wiegand. Für die Herstellung der Herzstücke, der Boxen, wie die Gestelle intern heißen, die die Druckzylinder, Walzen und Trommeln sowie die Antriebe für die Farbwerke, die Lackwerke, Wendetrommeln oder sonstige Zusatzmodule, gelten Toleranzen von nur zehn Mikrometern – menschliche Haare sind sieben Mal dicker. Komplette Gestelle oder deren Seitenteile aus Grauguss GG25 der unternehmenseigenen Gießerei erfordern eine Maßhaltigkeit und Passgenauigkeit bei Parallelität und Bohrbildern, die bei solchen Großteilen unvorstellbar erscheinen: Die Anschlussflächen müssen exakt passen. Nur so bringen später die Druckzylinder für die vier Grundfarben, etliche Sonderfarben und Lacke haargenau das gewünscht Druckbild hervor.

Rüsten auf drei Paletten

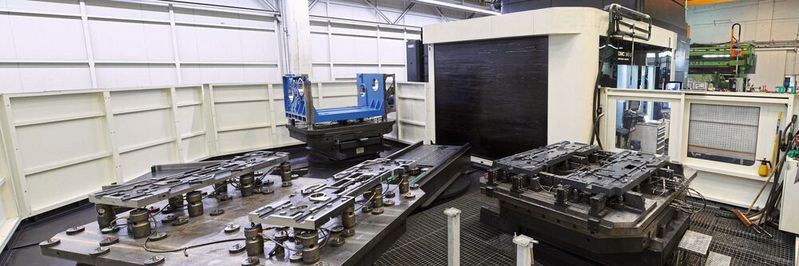

Als 2015 die Großteilefertigung von Radebeul und aus Österreich bei der neu gegründeten Koenig & Bauer Industrial in Würzburg zusammengezogen wird, kommt auch eine DMC 210 des Werkzeugmaschinenherstellers DMG Mori an den Main – und damit AMF ins Spiel. Für das hauptzeitparallele Rüsten auf insgesamt drei Paletten fertigen die Fellbacher Spannexperten modulare Spannvorrichtungen und greifen bei den hydraulischen Spannelementen und der Nullpunktspanntechnik auf Ihr umfangreiches Standardportfolio zurück. Weil die Maschine von DMG über keine eigene Spannhydraulik verfügt, steuert AMF auch das Hydraulikaggregat aus dem umfangreichen Produktportfolio bei.

Die AMF-Lösungen haben die Verantwortlichen bei Koenig & Bauer schnell überzeugt, so dass weitere Maschinen und Bearbeitungsstationen umgestellt werden. „Wir haben mit diesen Spann- und Vorrichtungslösungen die Maschine schnell an die Leistungs- und Kapazitätsgrenze gebracht, so dass wir inzwischen mit einer neuen Maschine planen“, resümiert Wiegand das erste Projekt der Zusammenarbeit. „Dieses erste Projekt ist sicherlich auch unter dem Aspekt des gegenseitigen Kennenlernens zu sehen“, bestätigt Erik Laubengeiger Verkaufsleiter Inland von AMF. „Und da wir hier überzeugt haben, folgten weitere Projekte.“

Flexible Aufspannvorrichtungen

So wurde eine DMC 340 U der Portalbaureihe inklusive 5-fach-Plattenwechsler mit rüstzeitminimierenden Spannlösungen von AMF ausgestattet. Dies umfasst flexible Aufspannvorrichtungen für vier Varianten von Bauteilen, die paarweise aufgespannt und bearbeitet werden. „Das sind die Seitenwände für die Auslage, die am Ende jeder Maschine beziehungsweise des Druckvorgangs die Papierbögen aufstapeln“, erklärt Wiegand.

Für die Fixierung der Gussteile in der ersten und zweiten Aufspannung sorgt eine Kombination aus hydraulischen Niederzugspannern und anschwimmenden Unterstützungselementen, damit eine perfekte Ebenheit der Teile gewährleistet werden kann. Nun wird die Gusshaut entfernt, die Kontur vorgefräst, Bohrungen und Gewinde eingebracht. „Darunter sind auch die Bohrungen für die Nullpunktspannbolzen, die für die dritte Aufspannung, die Werkstückdirektspannung, benötigt werden“, so Laubengeiger.

Schneller und präziser Vorrichtungswechsel

Nach Freigabe der Bauteile vor dem Wenden entspannen sich die bearbeiteten Gussteile. Um 180° gewendet, nehmen jetzt die Nullpunktspannmodule die eingeschraubten Spannbolzen auf und fixieren die Bauteile direkt, verzugsfrei und rundum zugänglich für eine Fünfseitenbearbeitung. Um die Kapazitäten des Plattenwechslers zu erweitern und die Flexibilität zu maximieren, befinden sich auf Maschinenpaletten AMF-Nullpunktspannstationen, die einen schnellen und präzisen Vorrichtungswechsel ermöglichen.

Der Clou des Ganzen: die Flexibilität der Aufspannvorrichtungen. Auf einer Grundplatte sind zwei verschiebbare Aufbauplatten montiert. Hydraulische Abstützelemente, die nur abgesteckt sind, lassen sich einfach versetzen. Damit können die Vorrichtungen nicht nur zwei paarweise zusammengehörige Seitenteile aufnehmen, die sich nach dem Wenden fünfseitig bearbeiten lassen. Es können auch alle vier Varianten der Bauteile in den jeweiligen Bearbeitungszuständen aufgespannt werden.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Farbig codierte Positionen verschaffen Überblick

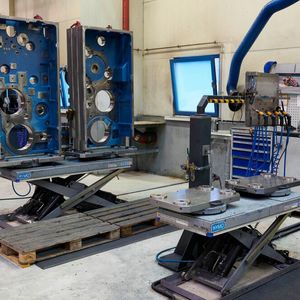

Damit die Werker bei dieser Komplexität noch den Überblick behalten, sind die für das jeweilige Bauteil passenden Positionen farbig codiert. „Das schafft uns die notwendige Sicherheit und sorgt für Schnelligkeit beim hauptzeitparallelen Vorrüsten“, versichert Wiegand. Dazu gibt es für jedes Bauteil sowohl einen Aufspannplan als auch einen Rüstplan, die an der Maschine zur Verfügung stehen.

Weil sich vor allem die Nullpunktspanntechnik von AMF mit ihrer enormen Zeiteinsparung bestens bewährt, sind nachgelagerte Prozesse wie beispielsweise das manuelle Entgraten ebenso mit Nullpunktspannmodulen ausgestattet. Ein entsprechend bestückter Scherenhubtisch nimmt die Bauteile schnell und sicher in Direktspannung auf und ermöglicht ergonomisches Arbeiten. In Summe haben intelligente Spannlösungen von AMF erheblich zur wirtschaftlichen Herstellung der großen Gestellteile beigetragen und die Präzision unterstützt.

Derart bearbeitete Bauteile gelangen schließlich zum Finishing in einen klimatisierten Bereich. Dort passen sie sich über 24 Stunden an die konstanten 22 °C an, bevor sie auf einer hochpräzisen Dixi 270 U endbearbeitet und auf einer Zeiss Portalmessmaschine vermessen werden. „Jedes Teil, hundertprozentig“, betont Wiegand. Danach geht es ab zur Montage nach Radebeul.
