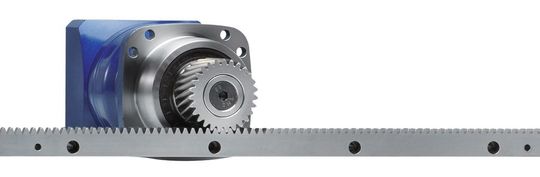

Zahnstangen Mehr Leistung der Zahnstangen durch Einsatzhärtung

Wittenstein erweitert das Portfolio an Präzisionszahnstangen um eine neue Generation einsatzgehärteter Zahnstangen. Besonders für Anwendungen mit hohen Vorschubkräften sollen diese Linearsysteme kompakte, dynamische Antriebslösungen garantieren.

Anbieter zum Thema

Heidrive GmbH

SCHMIDT-KUPPLUNG GmbH

WITTENSTEIN SE

Der Schlüssel für die signifikante Steigerung der Zahnfußfestigkeit liegt im Fertigungsprozess: Ein Einsatzstahls in Verbindung mit dem Ofenhärteprozess erhöht die Festigkeit der Zahnstange. Durch die Einsatzhärtung ist eine erheblich höhere Linearkraft bei gleicher Geometrie realisierbar. Damit ist es möglich, bei gleichen Performancewerten die Zahnstange eine Modulgröße kleiner zu wählen oder mit dem gleichen Modul höhere Kräfte zu übertragen. Die einsatzgehärtete Zahnstange komplettiert das neue "Performance System" von Wittenstein alpha – und soll dem Kundenbedürfnis nach zunehmend kompakteren Lösungen bei gleicher Qualität und Leistung gerecht werden.

Die Auslegungssoftware cymex erlaubt dem Kunden die genaue Auswahl der einzelnen Komponenten für seine Anwendung. Er erhält so die jeweils optimale Kombination aus Getriebe, Ritzel und Zahnstange, abgestimmt auf den jeweiligen Motor. Wittenstein alpha übernimmt als Komplettanbieter eine Systemgarantie für Funktionalität und Leistungsmerkmale.

Das neue "Performance System" von Wittenstein im Überblick

Wittenstein alpha hat – basierend auf der neuen Zahnstange – sein Portfolio an Systemen um das neue Performance System erweitert:

• Performance System für höchste Ansprüche an Dynamik und Vorschubkraft auf kompaktem Bauraum: lineare Positioniergenauigkeit von 30 µm; Performance Class-Zahnstange (Modul 2-6), kompaktes PC+-Ritzel und spielarmes Planetengetriebe aus der alpheno-,TP+- oder TK+-Serie; Vorschubkräfte bis zu 76 kN

• Precision System für höchste Ansprüche an Dynamik und Genauigkeit in High-End-Applikationen: Premium Class-Zahnstange (Modul 2-6), hochgenaues Premium-Ritzel mit den spielarmen Planetengetrieben SP+ und TP+; im Master-Slave-Verbund mit TP+-Getrieben Maschinengenauigkeiten von bis zu 5 µm

• Smart System für Anbaumöglichkeiten mit mehr Freiheitsgraden in flexiblen Applikationen: frei und flexibel montierbare Smart Class-Zahnstange (Modul 2-4) mit Premium- und Standard-Ritzel mit frei wählbarem Wittenstein alpha-Getriebe

• Economy System für lineare Standardapplikationen: Value Class-Zahnstangen (Modul 2-6) und Standard-Ritzel für Evolventen- und Passfederabtriebswelle

Die neuen Ritzel-Zahnstangen-Systeme sollen durch ihr geringeres Gewicht, einfaches Handling und Transport, hohe Dynamik und Energieeffizienz sowie durch eine optimierte Regelbarkeit überzeugen. Nach Angaben des Herstellers weisen die neuen Zahnstangen-Systeme Beschleunigungen bis zu 4 g und Verfahrgeschwindigkeiten über 300 m/min auf und zeigen Einsparpotenziale bei den "Total Cost of Ownership" auf (bis zu 20 € pro Betriebsstunde bei einem Fräszentrum mittlerer Größe im Vergleich mit einem Linearmotor). (mi)

(ID:23722160)
