Vorspannsystem Mehr Komfort beim Halten und Spannen auf glatten Wellen

Schluss mit verschmutzten oder beschädigten Gewindegängen, langwierigem Drehen von Muttern über Gewindestangen und mit der Suche nach Schraubenschlüsseln, verspricht Uhing. Die Schnellspannsysteme des Unternehmens bieten Komfort und Zeitersparnis beim Spannen von Teilen auf Wellen.

Anbieter zum Thema

KISSsoft AG

MESYS AG

Heraeus AMLOY Technologies GmbH

Joachim Uhing GmbH & Co. KG

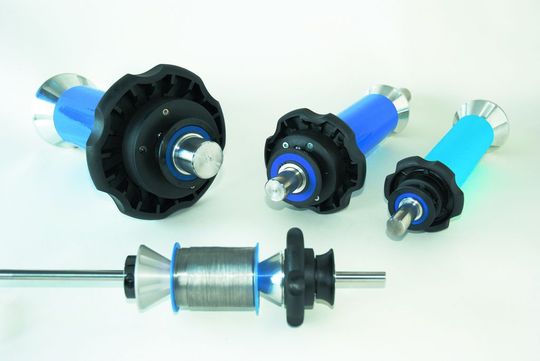

Uhing hat das Spannsystem Uhing-easylock und die etwas einfacher konstruierte und preiswertere Variante U-Clip entwickelt. Beide Systeme verzichten auf Gewindegänge. Das Spannen von Spulen oder anderen Teilen auf Wellen gestaltet sich durch ihren Einsatz schnell und einfach.

Vielseitig einsetzbarer U-Clip in zwei Ausführungen

U-Clip, das Klemmelement für glatte Wellen und Rollen, wird wie eine Buchse gegen das zu sichernde Bauteil geschoben. Beim Loslassen setzt es sich selbsttätig fest. Eine Klemmscheibe, die sich bei dem Vorgang verkantet, gewährleistet hohe Haltekräfte. Das Loslösen erfolgt genauso einfach wie das Befestigen: Die Ausführung UC8-16 wird direkt an der Klemmscheibe entriegelt; die Ausführung UC20-22 wird durch seitlichen Druck auf die Entriegelung von der Welle gelöst.

Eingesetzt werden kann der U-Clip bei Betriebstemperaturen von bis zu +50°C. Anwendung findet er in den beiden erhältlichen Ausführungen beispielsweise auf stehenden und rotierenden Wellen, auf denen er zum Positionieren genutzt wird. Zum Fixieren von Bauteilen auf Wellen wie Hantel-Scheiben wird er ebenso verwendet wie zum Klemmen von Rohren auf Wellen, Stativen oder ähnlichen Bauteilen. Bei Materialführungen, wie sie in Verpackungsmaschinen üblich sind, bietet er sich zur Schnellverstellung an, während er in Etikettieranlagen zum Klemmen von Materialspulen angewendet wird.
