Schmieden Massivumformteile für „grünen“ Strom

Das Massivumformen erzeugt besonders robuste und hoch belastbare Bauteile die in vielfältigen Formen in Windenergieanlagen ihren Einsatz finden.

Anbieter zum Thema

Murtfeldt Kunststoffe GmbH & Co. KG

SPN Schwaben Präzision Fritz Hopf GmbH

GGB Heilbronn GmbH

Infostelle Industrieverband Massivumformung e. V.

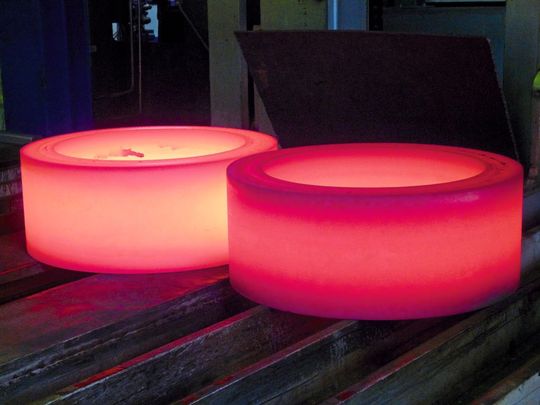

Wer auf Windenergie setzt, verlässt sich gleichzeitig auch auf modernste Schmiedetechnologie, denn gerade bei den am höchsten belasteten Komponenten dieser Anlagen finden sich zahlreiche Bauteile, deren spezielles Eigenschaftsprofil nur durch Massivumformung sichergestellt werden kann. Und ähnlich wie beim Automobil, wo zahllose Massivumformteile diskret „unter der Haube“ versteckt für Sicherheit und klaglose Funktion sorgen, sind diese Teile auch bei Windenergieanlagen zumeist nicht von auβen sichtbar. Dazu gehört vor allem alles, was sich im Inneren der Anlage dreht oder verstellt werden kann: Die Haupt-Abtriebswelle des Rotors oft ebenso wie etliche weitere Wellen in Generator und Getriebe, sämtliche Lagerringe für Rotor, Turm, Winkelverstellung der Rotorblätter und Getriebe sowie alle Zahnräder, Zahnkränze und Ritzel. Massivumformteile finden sich auch in den Kupplungen, mit denen die enormen Drehmomente von Wellen auf Naben oder von Welle zu Welle übertragen werden. Und last but not least werden auch die zahllosen hochfesten Schrauben, mit denen alle wesentlichen Teile der Anlage bis hin zu den einzelnen Turmsegmenten zusammengehalten werden, durch Massivumformung hergestellt.

Leichtbau spart Material-, Transport- und Montagekosten

Auch wenn es den Laien verwundern mag: Windenergieanlagen sind Spitzenprodukte modernen Leichtbaus. Trotz der ungeheueren Kräfte, die bei Starkwind auf die riesigen Rotoren mit Durchmessern bis zu 127 m wirken, steht für die Ingenieure Gewichtseinsparung mit an vorderster Stelle. Hauptgrund sind die Dimensionen und Gewichte heutiger Anlagen im Multimegawatt-Bereich. Nabenhöhen von teilweise 138 m und Gondelgewichte von mehreren Hundert Tonnen sind, vor allem auf kleinen Landstraβen und unbefestigtem Gelände, transport- und krantechnisch kaum noch zu bewältigen. Hinzu kommen noch Kostenaspekte, denn im Bereich der Windenergiegewinnung sind Kosten ein kritischer Faktor. Und dabei zählt jede Tonne Mehrgewicht im Bereich der Maschinengondel doppelt, denn sie bedingt zugleich eine entsprechend höhere Belastung aller anderen Komponenten vom Drehkranz über den Turm bis zum Fundament. Diese müssten dann ebenfalls stärker dimensioniert werden, mit entsprechenden Auswirkungen auf die Gesamtkosten. All dies zwingt die Hersteller und damit auch ihre Zulieferer im Massivumformbereich, bei der Auslegung an die Grenze der Materialbelastbarkeit zu gehen.
