Triag Spannsysteme Linearprägemodul und Niederzugsbacke – Neuheiten der Firma Triag

Der wichtigste Bereich der schweizerischen Triag sind Präzisionsspannsysteme rund um CNC-Maschinen. In Allenwinden im Kanton Zug entwickelt und produziert das Unternehmen modernste Spannsysteme für den Weltmarkt. Zusätzlich werden qualitativ hochwertige Zerspanungswerkzeuge externer Hersteller vertrieben, die zudem in der eigenen Fertigung des Unternehmens getestet werden.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

Baß Antriebstechnik GmbH

a.b.jödden gmbh

Triag AG, Präzisionswerkzeuge und Spanntechnik

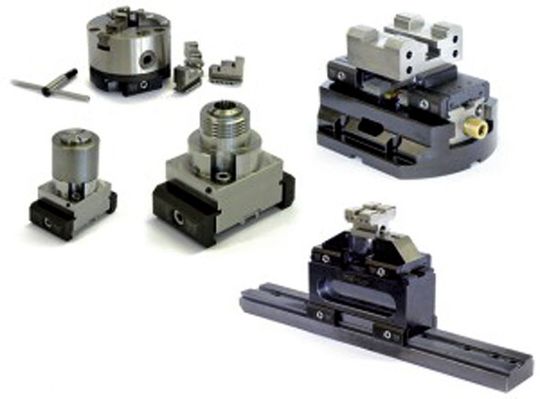

Die Firma Triag aus Allenwinden in der Schweiz ist bekannt für die Entwicklung und Fertigung modernster Mehrfachspannsysteme. Neben Spanntürmen aus Mineralguss, Vakuum- und Eisspannsystemen, Nullpunktspannsystemen und Vorrichtungsbauelementen, stellen mechanische, schraubstockähnliche Mehrfachspannsysteme das Hauptprodukt dar. Es gibt zwei Baureihen, das schnellstverstellbare Mehrfachspannsystem „Power Clamp“ und das „Apto Clamp“ für die schwere Zerspanung. Insgesamt decken über 120 verschiedene Spannmodule die allermeisten Bedürfnisse ab.

Bei der Firma Triag wird viel Wert darauf gelegt, dass alle Werkzeuge, die sie vertreibt, in der Schweiz hergestellt werden – sofern das möglich ist.

Power Clamp

Beim powerCLAMP ermöglicht eine gefräste Verzahnung mit 2mm-Teilung auf der Basisschiene schnelles und trotzdem genaues Positionieren der Spann- und Anschlagmodule. Im Gegensatz zu vielen anderen Spannsystemen auf dem Markt werden nicht vier Befestigungsschrauben pro Modul verwendet, sondern lediglich eine quer eingebaute Spindel.

Diese, mit einem Rechts- und einem Linksgewinde versehen, zieht zwei mit schiefen Ebenen versehene Pratzen zusammen. Mit dem Anziehen und Lösen dieser Spindel kann das Modul problemlos umplatziert werden. Da die Spindel von beiden Seiten her zugänglich ist, können die Spannsysteme dicht beieinander platziert werden. Die Module werden von beiden Seiten her mit einer Kraft von 150'000N auf die Basisschiene hinuntergezogen.

Neuheiten

Das neue Linearspannmodul prägt beidseitig mit integrierten Zähnen für massiv besseren Halt des Werkstücks, dieses kann dabei bequem auf einer Stufe abgelegt werden.

Die Spannbacken sind austauschbar und können aus einem grossen Sortiment ausgewählt werden. Der minimale Werkstückabstand beträgt nur 43mm. Eine geschliffene Anschlagfläche ist zusätzlich integriert. Mit diesem Modul lässt sich eine Winkeltoleranz von ± 4° (zum Beispiel bei Sägeschnitten wichtig) überbrücken.

Linearprägemodul

Im Triag Power Clamp-Spannsystem stehen eine Vielzahl von Niederzug-Spannmodulen zur Verfügung. Auf der Spannseite ergibt sich ein Niederzugseffekt auf das Werkstück. Auf der gegenüberliegenden Anschlagseite (Anschlagmodul oder Anschlagseite des nächsten Spannmoduls) fehlt normalerweise ein solcher Niederzugseffekt. In gewissen Fällen kann sich daher ein unerwünschter Kippeffekt ergeben. Diese neue Niederzugsbacke dient dazu, das Werkstück auf der Anschlagseite ebenfalls mit Niederzug tief zu ziehen, womit der Kippeffekt vermieden wird. Die Oberfläche ist hartmetallbeschichtet, um eine optimale Niederzugkraft zu erzeugen. (hö)
