Linearantriebe Lineare Hubelemente trotzen in Windkraftanlagen Wind, Wasser und Wetter

Die Windanlagen der Firma Multibrid sind für eine Lebensdauer von 20 Jahren ausgelegt. Deshalb müssen auch die kleinsten Komponenten dauerhaft den „schlimmsten Feinden“ Salz und Feuchtigkeit widerstehen können. Alltec Antriebstechnik hat speziell für diese Anforderungen einen Öffnungsmechanismus der Wartungsluke entwickelt.

Anbieter zum Thema

Heidrive GmbH

SPN Schwaben Präzision Fritz Hopf GmbH

Maxon Motor GmbH

Columbus McKinnon Engineered Products

Erneuerbare Energien liegen in Zeiten schwindender herkömmlicher Ressourcen voll im Trend. Zur Gewinnung von Windenergie entstehen deshalb vor der Küste Norddeutschlands immer mehr Windparks – wie der Offshore-Windpark „Borkum-West II“ 45 Kilometer nördlich der Insel Borkum. Die Firma Multibrid GmbH aus Bremerhaven liefert hierfür bis 2011 achtzig Windturbinen vom Typ Multibrid M5000 mit einer Gesamtleistung von 400 MW.

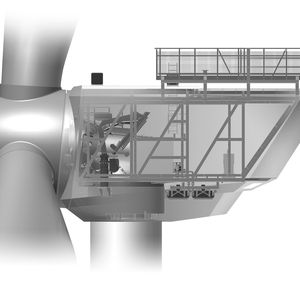

Aufgrund der witterungsbedingt schlechten Erreichbarkeit der Offshore-Windanlagen sind die Multibrid M5000 Windturbinen grundsätzlich für lange Wartungsintervalle ausgelegt. Sind dennoch Reparaturen nötig, müssen auch große Ersatzteile problemlos in die Gondel des Windrades, in der die gesamte Technik für die Stromerzeugung untergebracht ist, transportiert werden können. Gilt es also ein Antriebsaggregat oder ein anderes großes Bauteil auszutauschen, so wird dieses von einem Helikopter über eine Wartungsluke von circa zwei mal drei Metern Größe auf der Oberseite der Gondel eingebracht.

Heben statt klappen: Luke ohne Beschädigung öffnen

Die Serviceklappen der Luke müssen dabei so geöffnet werden, dass die Klappen vom Wind, der in über 100 Metern Höhe über dem Meer starke Windgeschwindigkeiten erreichen kann, nicht beschädigt werden. Ein Standardmechanismus zum Öffnen der Wartungsluke ist damit von vornherein ausgeschlossen.

Bildergalerie

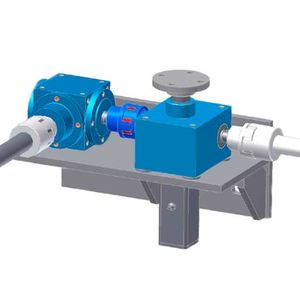

Der Anlagenbauer entwarf daher eine robuste Alternative: statt zwei Klappen wird ein einziges großes Verschlussblech installiert, das um nur 50 Millimeter angehoben und dann vollständig zur Seite verfahren wird. So ist die Beladungsöffnung von oben frei zugänglich und dem Wind bieten sich keine Angriffsflächen, das heißt es können keine Scharniere ausgerissen oder zum Beispiel Abdeckklappen verformt werden. Geeignete Elemente für diesen Hebemechanismus liefert Alltec Antriebstechnik, eine Tochter von Pfaff-silberblau.

(ID:291768)
