Optische Marker Komponenten für photogrammetrische Messverfahren

Witte bietet für photogrammetrische Messverfahren optische Referenzmarken (Targets) an, die in die Bohrungen des Alufix-Systems eingesteckt werden können sowie Targetwürfel für die Positionierung in Bauteilbohrungen.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Novotechnik Messwertaufnehmer OHG

microsonic GmbH

Witte Barskamp KG

Innovation und Tradition liegen beim Einsatz optischer Systeme nah beieinander, da die zu bewertenden bzw. zu messenden Bauteile für den Prozess nach wie vor gehalten oder gespannt werden müssen. Das Grundkonzept einer Halte- bzw. Messvorrichtung ist dabei unverändert und wird nur durch zusätzliche Merkmale ergänzt, welche auf speziellen Anforderungen der Optik basieren.

Aufgrund der Zusammenarbeit mit den Herstellern optischer Systeme hat Witte den Trend bereits früh erkannt und sich den Herausforderungen gestellt. Das Unternehmen entwickelte wurden Systemelemente und Konzepte, die abwärtskompatibel sind, um auch bestehende Vorrichtungen für die optische Prüftechnik zu integrieren.

Ein wesentliches Element für die Photogrammmetrie ist die Referenzierung mittels optischer Marken innerhalb der Halte- oder Messvorrichtung, aber auch auf den zu messenden Bauteilen selbst.

Witte bietet hierzu optische Referenzmarken (Targets) an, die direkt in die Bohrungen seines bewährten Alufix-Systems eingesteckt werden können sowie Targetwürfel für die Positionierung in Bauteilbohrungen oder anderen, feststehenden Geometrieelementen.

Targets und Targetwürfel sind in allen Alufix-Systemgrößen verfügbar und können schnell und ohne weitere Systemelemente oder Adaptionen an die Vorrichtungsrahmen und Bauteile angebracht werden.

Ergänzend bietet das modulare System Alufix darüber hinaus die Voraussetzungen für die spezifischen Merkmale der optischen Meßsysteme.

Nahezu störkonturfreie Vorrichtungen für eine vollflächige Zugänglichkeit oder Multifunktionalität für verschiedene oder gleichartige Bauteile (auch als Klappvorrichtung) sind nur einige Beispiele, die Alufix und Targeto zur idealen Basis für modulare Vorrichtungen machen.

Alle Alufix-Standardquader lassen sich mit Referenzmarken und individuell einstellbaren Targeteinsätzen bestücken. Dadurch wird aus einer Bauteilaufnahme- und -fixiervorrichtung gleichzeitig eine Referenz- und Orientierungshilfe.

Targetrahmen ersetzt die fehlende Aufnahmevorrichtung

Ein Targetrahmen kommt zum Einsatz, wo keine Aufnahmevorrichtung vorhanden ist, die mit Referenzmarken und Targets bestückt werden kann. Die Komponenten können zu einem flachen Rahmengeflecht oder durch das Verbinden mehrerer Rahmen zu räumlichen Vorrichtungen verbunden werden.

Alle Elemente sind miteinander kombinierbar und mit codierten Targetringen versehen, zusätzlich können weitere Targethalter angebracht werden. Die Basis bilden Schienen oder Fußplatten zur Positionierung und Befestigung der Teleskopsäulen. Alternativ kann auch auf einem Alufix-Rahmen oder einer Witte-Sandwichplatte aufgebaut werden. Um dem Beispiel einer PKW-Dachverjüngung zu folgen, können verzahnte Gelenke eingesetzt werden.

Alle Querstreben sind als Teleskoprohre ausgeführt (in mehreren Grundlängen und entsprechenden Verstellbereichen). Damit ist eine größtmögliche Flexibilität in der Gestaltung und der gewünschten Größe des Rahmens gewährleistet.

Um den Rahmen oder seine Untergruppen reproduzierbar aufbauen zu können, z. B. nach einem Transport oder zum Entnehmen des Fahrzeugs, sind alle Schienen und Teleskoprohre mit Millimeterskalen versehen.

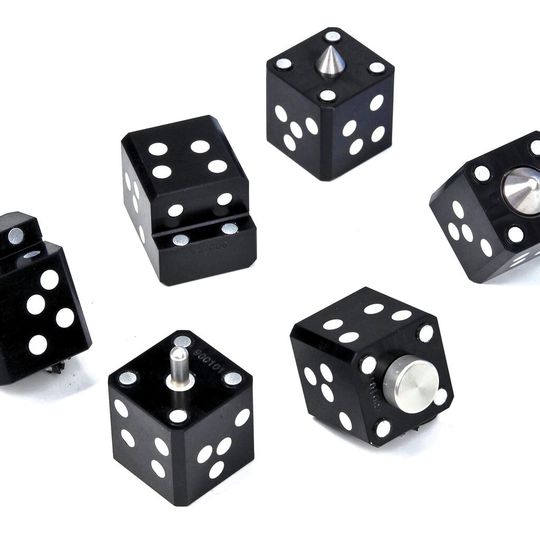

Fixinspect-PG-Adapter (Targetwürfel ) dienen als Messhilfsmittel für die einfache und präzise Messung von Bauteilbohrungen. Die Würfel, die es in drei eindeutig unterscheidbaren Varianten gibt, verfügen über codierte Punktmatrixen an den fünf sichtbaren Seiten der Würfel. Magnete bzw. mechanische Backen/Finger fixieren den Fixinspect Messwürfel am Werkstück. Federnde Spitzen oder Stifte gewährleisten die exakte Zentrierung in Bohrungs-/Bolzenachsen, für Werkstückkanten und Ecken gibt es besonders geformte Adapter. (jv)
