Planetengetriebe Kleines Getriebe mit hoher Präzision

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

Maxon Motor GmbH

MESYS AG

Harmonic Drive SE

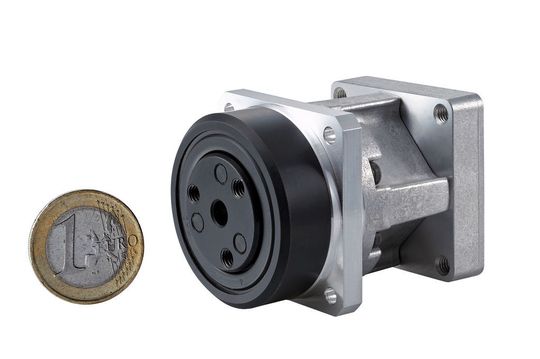

Das Planetengetriebe HPG der Baugröße 11 von Harmonic Drive ist eines der kleinsten Präzisionsplanetengetrieben für Servo- und Schrittmotoren im Leistungsbereich < 100 W. Das flexible Hohlrad soll für höchste Präzision und minimales Spiel in der Verzahnung sorgen. Das Getriebe bietet bei einem Vierkantmaß von 40 mm laut Hersteller alle Vorteile eines Präzisionsplanetengetriebes mit "Permanent Precision": Keine Spielzunahme über die gesamte Lebensdauer, Verdrehspiel kleiner 3 Winkelminuten, hohe Eingangsdrehzahlen bis 10 000 min-1 und Untersetzungen von 5 bis 45. Die PlantentengetriebeIhren der Baureihe HPG werden beispielsweise in Achsen von Servicerobotern, in der Medizintechnik und an Azimut- und Elevationsantrieben (Schwenken und Führen von Satellitenantennen und Kamerasystemen) eingesetzt. Mit dem Baukastensystem für Getriebe steht ein Getriebekonzept für Untersetzungen von 3:1 bis 160:1 auf kleinstem Bauraum zur Verfügung. (mi)

Motek 2010: Halle 9, Stand 9122
