Kamerabasierte Schutz- und Messsysteme für sicheres und wirtschaftliches Pressen

Das kamerabasierte Schutz- und Messsystem PSENvip sorgt für sichere und produktive Abkantprozesse bei Gesenkbiegepressen mit einer Maschinenlänge bis zu sechs Metern.

Anbieter zum Thema

halstrup-walcher GmbH

Micro-Epsilon Messtechnik GmbH & Co. KG

SPN Schwaben Präzision Fritz Hopf GmbH

Pilz GmbH & Co. KG

Gesenkbiegepressen erfordern äußerst zuverlässige Sicherheitstechnik. Diese sollte dabei nicht nur flexibel und leistungsfähig, sondern auch wirtschaftlich sein. Allerdings lassen sich optimal auf den Produktionsprozess abgestimmte Sicherheitskonzepte mit Diagnosefunktionen auf Grundlage konventioneller Sicherheitskomponenten, wie etwa Lichtvorhänge, nicht realisieren. Hier spielen moderne kamerabasierte Schutz- und Messsysteme ihre Stärken aus: Sie zeigen, dass sich Sicherheit und Wirtschaftlichkeit nicht ausschließen müssen.

Weitere Anforderungen an das Sicherheitssystem: Es muss ideal auf die jeweilige Presse abgestimmt sein sowie einfach installier- und konfigurierbar. Außerdem darf es den Produktionsprozess nicht behindern, und sollte vom Anwender akzeptiert werden.

Diese Anforderungen stellte auch das Maschinenbauunternehmen Placke aus dem niedersächsischen Melle. Placke fertigt speziell auf individuelle Kundenwünsche abgestimmte Maschinen für die metallverarbeitende Industrie. Dank hoher Fertigungstiefe kann das Unternehmen in kürzester Zeit auf Kundenanforderungen reagieren. Neben der Produktion von Handhabungsgeräten und Abkantwerkzeugen sind Gesenkbiegepressen das Hauptgeschäftsfeld von Placke.

Schutz- und Messystem erhöht die Effektivität der Pressen

Der Einsatz modernster Technik, die sowohl Sicherheit als auch Wirtschaftlichkeit vereint, ist Voraussetzung für die Herstellung ihrer Pressen mit einer Maschinenlänge von bis zu sechs Metern. Placke entschied sich für den Einsatz des kamerabasierten Schutz- und Messsystems PSENvip von Pilz. Ziel war, auch an Pressen mit einer Länge von mehr als sechs Metern sehr hohe Taktzahlen fahren zu können, um die Effektivität der Pressen zu erhöhen.

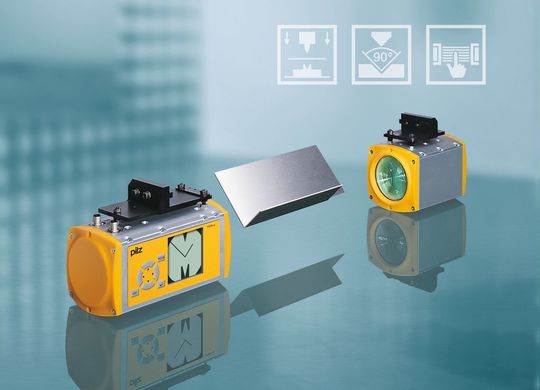

Placke setzt das PSENvip Produktivsystem ein, das sich aus dem Steuerungssystem PSSuniversal PLC des Automatisierungssystems PSS 4000 und dem kamerabasierten Schutz- und Messsystem PSENvip zusammensetzt. PSENvip kombiniert einen Sender und einen Empfänger. Installiert an der Oberwange der Gesenkbiegepresse, erkennt die mitfahrende Schutzeinrichtung selbst kleinste Fremdkörper im Schutzfeld zwischen Sende- und Empfangseinheit. Zudem erfasst es relevante Steuerungsdaten aus dem Abkantvorgang, identifiziert das Blech und misst automatisch den Biegewinkel.
