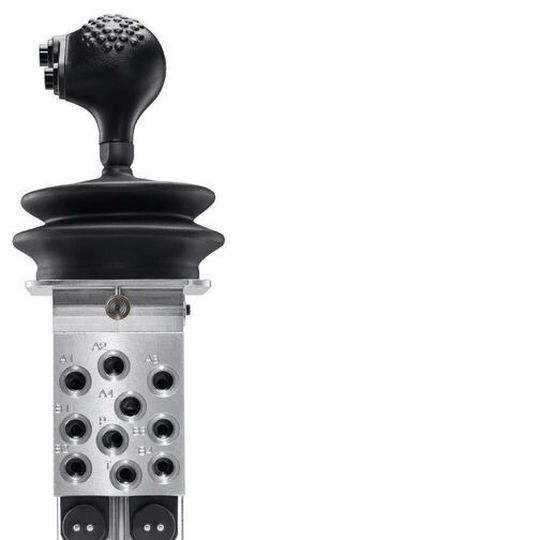

Hydraulik Hydraulischer Handsteuergeber

Tries hat einen Handsteuergeber entwickelt, welcher bei 15% weniger Bauvolumen seines Vorgängers die doppelte Anzahl an Zylindern ansteuern kann.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

Baß Antriebstechnik GmbH

Heinrichs & Co. KG

TRIES GmbH & Co. KG Hydraulik-Elemente Ehingen

Das Grundkonzept des hydraulischen Handsteuergebers besteht aus zwei proportionalen 4/3-Wege-Ventilen, welche mit dem Bedienelement direkt verbunden sind. Zwei elektrische 6/2-Wege-Magnetventile komplettieren das System. Über die Drucktaster am Bedienteil können die 6/2-Wege-Magnetventile geschaltet werden, um zwischen den jeweiligen Funktionen zu wählen. Jede der beiden Bewegungsachsen kann somit zwei doppeltwirkende Hydraulikzylinder ansteuern. Durch die neuentwickelte Anbindung der 4/3-Wege-Kolben an den Handhebel ist es möglich, beide Achsen proportional auszulenken. Auf diese Weise können zwei Zylinder gleichzeitig in beliebige Richtungen bewegt werden. (qui)

(ID:42401463)
