Rundtisch Großer Rundtisch mit Direktantrieb

Bislang waren direkt angetriebene Rundtische auf die Größe von 750 mm Durchmesser beschränkt. Das hat sich mit der Einführung des neue Torque-Tisches TO1300 von Weiss mit verschleißarmen Direktantrieb geändert.

Anbieter zum Thema

halstrup-walcher GmbH

IEF-Werner GmbH

ATE Antriebstechnik und Entwicklungs GmbH & Co. KG

Weiss GmbH

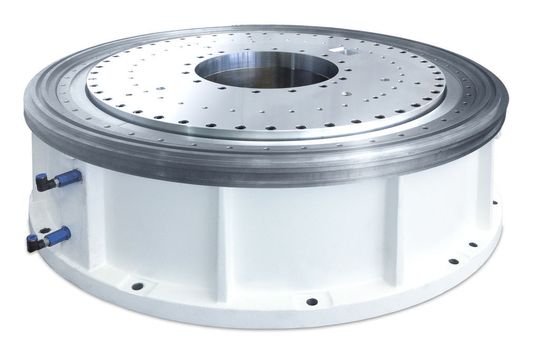

Bislang waren direkt angetriebene Rundtische auf die Größe von 750 mm Durchmesser beschränkt. Das hat sich mit der Einführung des TO1300 von Weiss geändert. Die Entwicklung des TO1300 resultierte aus einer konkreten Kundenanforderung. Gesetzt waren eine große Massenträgheit von 160 kgm² und eine große Schrittweite von 45° bei schneller Taktung. Nämlich 0,21 s Schaltzeit mit 0,29 s Stillstandszeit.

Für ähnliche Aufgaben ist in der Regel ein mechanischer Schwerlasttisch die richtige Wahl. Der zeigt aber in der Lebensdauerberechnung – aufgrund des Übersetzungsverhältnisses – bei solch hohen Drehzahlen seine schwache Seite. Der Verschleiß der Nadellager ist einfach zu hoch. Die Alternative hieß Direktantrieb; das war die Geburtsstunde des TO1300.

Beim Direktantrieb wird nur ein Lager belastet und er ist nahezu spielfrei. Er ist verschleißarm und erbringt mühelos die gewünschte Dynamik. Darüber hinaus erschließt die Möglichkeit einer wesentlich vielseitigeren Nutzung – einschließlich Wiedernutzung – neue Wertschöpfungspotenziale für die Kunden.

Individuellen Anforderungen anpassbar

Im Bereich der Torque-Motoren blickt WEISS auf eine zehn Jahre lange Expertise zurück. Dies war eine Voraussetzung dafür, dass der TO1300 auf Anhieb als ausgereiftes Produkt an den Start kam. Neben ihm existieren noch kleinere Komponenten wie der TO150, 220 und 750. Der TO220 ist sogar als Variante mit Reinraumzertifikat erhältlich.

• Eine Besonderheit des TO1300: Der Kunde kann – im Sinne einer optimalen Anpassung des Tisches an seine individuellen Anforderungen – zwischen Lager, Geber und Motor modular auswählen und damit folgende Tischdaten variieren:

• - Antriebsmoment variabel durch verschiedene Motorlängen,

• - Nennleistung variabel durch die Option der Wasserkühlung,

• - Tischdrehzahl variabel durch verschiedene Kombinationen Motor-/Lager-/Steuerungstechnik (Feldschwächung),

• - Genauigkeit variabel durch optisches oder magnetisches Mess-System,

• - Funktionsweise variabel durch inkrementellen oder absoluten Geber. (jv)
