Greifer Greifermodule mit großem Hub

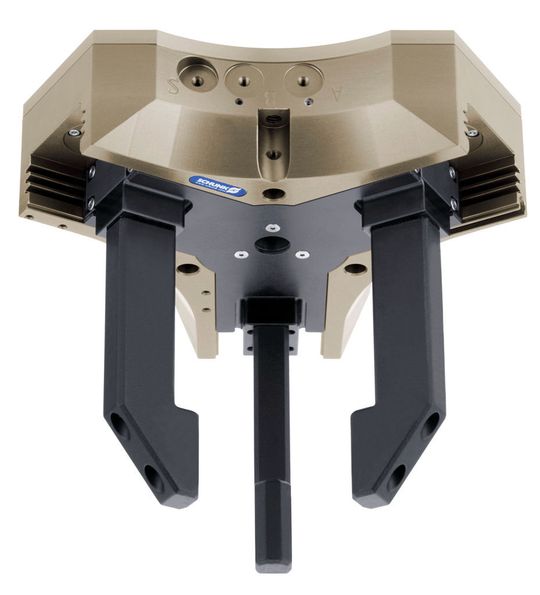

Der Großhubgreifer PZH-plus von Schunk verfügt mit seinem Zahnriemenantrieb über einen so großen Hub, dass er aufwändige Aufsatzbacken- oder Greiferwechsel einsparen kann.

Anbieter zum Thema

Baß Antriebstechnik GmbH

DIRAK GmbH

SCHUNK GmbH & Co. KG Spann- und Greiftechnik

Wenn unterschiedlich große Teile im Wechsel gehandhabt werden, stoßen konventionelle Zentrischgreifer schnell an ihre Grenzen. Um das gesamte Teilespektrum abzudecken, müssen immer wieder Backen oder komplette Greifer gewechselt werden. Eine Alternative bietet Schunk: Der Großhubgreifer PZH-plus verfügt mit seinem Zahnriemenantrieb über einen so großen Hub, dass er aufwändige Aufsatzbacken- oder gar Greiferwechsel einsparen kann.

Seine patentierte Vielzahnführung und sein Gehäuse aus hochfestem Aluminium machen ihn besonders leistungsdicht. Verglichen mit ähnlich großen und ähnlich schweren Greifern verfügt der PZH-plus über eine rund doppelt so hohe Greifkraft. Um einen bestimmten Hub und eine bestimmte Kraft zu erzielen, genügen also kleinere Baugrößen. Das spart Platz, senkt den Energieverbrauch und die Investitionssumme.

Wahlweise kann der PZH-plus über Magnetfeldsensoren oder induktive Sensoren zuverlässig abgefragt werden. Die große Mittenbohrung ermöglicht den Einbau einer Kamera, die Zuführung von Material oder das Greifen überlanger Werkstücke.

Erhältlich ist der Großhub-Zentrischgreifer ab Anfang 2011 in vier Baugrößen. Bei einem Eigengewicht zwischen 1,6 und 33 kg beträgt der maximale Hub pro Finger zwischen 20 und 75 mm, die Greifkräfte liegen zwischen 250 und 3.800 N.

Er eignet sich zum Innen- und Außengreifen von Werkstücken bis 19,3 kg – ideal für die Beladung von Werkzeugmaschinen oder für die Handhabung von Felgen, Gussrohlingen oder anderen Serienteilen. Aus dem umfangreichen Greiftechnikbaukasten des Anbieterts kann der PZH-plus mit unterschiedlichen Sensoren, wie Kraftmessbacken, induktiven Sensoren oder Magnetschaltern ergänzt werden. Mit einem Backenschnellwechselsystem, universellen Zwischenbacken und Andrückstern steigen Effizienz, Flexibilität und Prozesssicherheit von Handhabungslösungen. (ud)
