Wir stellen Ihnen fünf neue Produkte für die Maschinensicherheit vor, von sicheren Steuerungen für mobile Maschinen bis hin zu Positionssensoren für Safety-Anwendungen.

RFID-Technologie macht Gabelstapler sicherer

Intelligente Technologie hilft, Probleme durch eingeschränkte Sicht und tote Winkel in Umschlagbereichen zu minimieren. Das Zone Safe Abstandswarnsystem von Brigade für Gabelstapler setzt zu diesem Zweck auf RFID-Technologie (Radio Frequency Identification). Das System ist speziell für den Einsatz in Umgebungen wie Lagergebäuden, Baustellen, Fabriken, Mülldeponien, Flughäfen oder Vertriebszentren bestimmt.

Bildergalerie

Bildergalerie mit 5 Bildern

Fahrzeugmontierte Antennen kommunizieren mit Funk-Tags, die vom Personal getragen, in Sperrgebieten platziert oder an Gegenständen angebracht werden können. Eine Steuereinheit im Fahrerhaus warnt den Fahrer mittels optischer und akustischer Signale, sobald sich ein Tag in einer Erkennungszone befindet, und dieser kann dann die entsprechenden Maßnahmen ergreifen. Tags, die von Personal zu Fuß getragen werden, warnen den Träger bei Annäherung eines Fahrzeugs zudem durch Vibrieren.

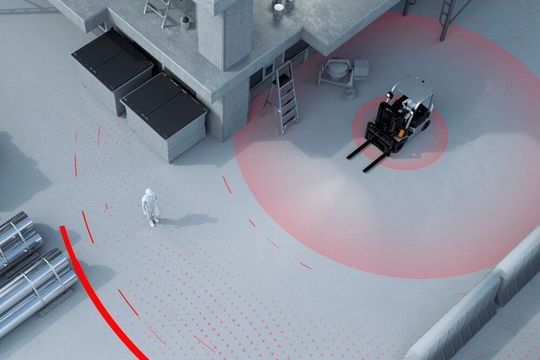

Weil die ZoneSafe RFID-Technologie keine Sichtverbindung erfordert, werden Tags ungeachtet von Hindernissen, toten Winkeln, widrigen Wetterbedingungen oder schlechter Sicht zuverlässig erkannt. Jeder Tag lässt sich eindeutig identifizieren und individuellen Personen zuweisen.

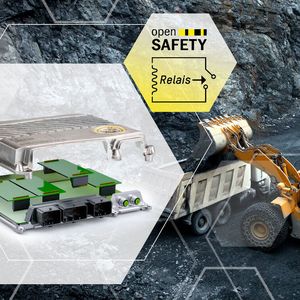

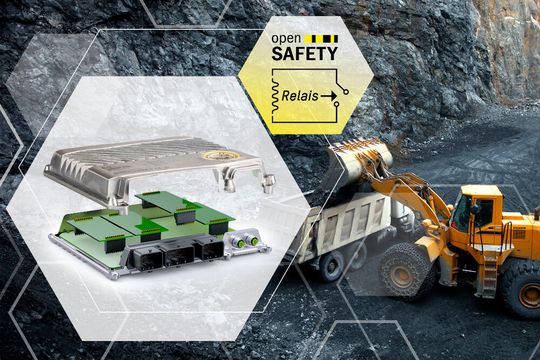

Erhöhte Sicherheit für mobile Arbeitsmaschinen

Mobile Arbeitsmaschinen werden zunehmend autonomer, daher benötigen sie Steuerungen, die nicht nur kompakt, sondern auch sicher sind. B&R hat seine X90-Steuerung um eine Optionsplatine erweitert, mit der sich nun externe Safety-Geräte potenzialfrei anbinden lassen. So würden mobile Arbeitsmaschinen noch sicherer, betont das Unternehmen.

Laut B&R gab es bislang keine mobilen Steuerungen mit sicheren, potenzialfreien Ausgängen auf dem Markt. Mit dem neuen Safety-Relais-Modul von B&R können externe Safety-Komponenten wie Antriebsverstärker oder Laserscanner nun über eine potenzialfreie Not-Aus-Kette an die X90-Steuerung angebunden werden. Dabei lässt sich ein Sicherheitslevel von PLe / SIL3 erreichen. Die Optionsplatine ist laut B&R besonders für autonome Agrar- und Baumaschinen geeignet.

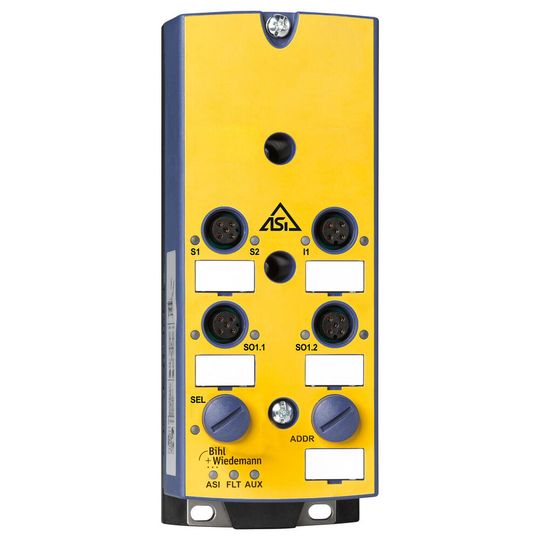

Safety Relais in IP67

Mit dem E/A Modul BWU4379 für ASi Safety at Work in Schutzart IP67 erweitert Bihl+Wiedemann sein Sortiment für die funktionale Sicherheit. Das erste Safety Relais in IP67 verfügt über einen sicheren Relaisausgang mit galvanisch getrennten Kontaktsätzen, einen zweikanaligen sicheren Eingang bis SIL3 / Kat. 4 für potentialfreie Kontakte sowie einen digitalen Eingang.

Über den sicheren Ausgang lässt sich zum einen ein sicher geschalteter AUX-Abzweig im Feld und damit passive Sicherheit erzeugen, zum anderen können dank des Relais verschiedene Anlagenteile mit unterschiedlichen Potentialen sicher gekoppelt werden – in IP67 mit einem einfachen M12-Kabel. Die Versorgung des Moduls mit ASi und AUX erfolgt jeweils über Profilkabel per Durchdringungstechnik. Die Anbindung der Peripherie wird über vier fünfpolige M12-Buchsen realisiert.

Podcast Maschinensicherheit

So richten Sie einen Fluchtweg aus der Maschine ein

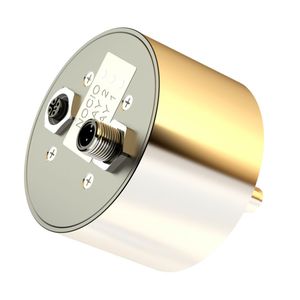

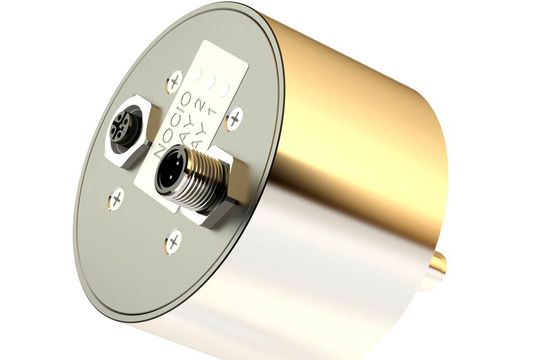

Dreifach zertifiziertes Nockenschaltwerk

Der neue Nocio/S3 der TWK mit IO-Link Schnittstelle ist dreifach zertifiziert: nach IEC 61508 und ISO 13849 sowie UL 61010-1. In Das spielfrei arbeitende elektronische Nockenschaltwerk bietet damit ein hohes Maß an Sicherheitsfunktionalität – gepaart mit Neuerungen bei seinen zwei Schnittstellen IO-Link und Safety-Schaltausgänge.

Die beiden Safety-Schaltausgänge des Nocio/S3 sind SIL2 und PLd zertifiziert; zudem liegt eine UL-Approbation nach Type 1 vor. Der funktional sichere Nocio/S3 findet also auch dort Verwendung, wo die entsprechenden UL-Sicherheitsanforderungen verlangt werden.

Ein wichtiger Einsatzbereich Nockenschaltwerks sind Windkraftanlagen. Hier wird im Rahmen der Azimut-Einstellung der Drehwinkel der Gondel gemessen und als Positionsdatum übermittelt. Sobald kritische Grenzwerte erreicht werden – in beide Richtungen darf die Gondel aufgrund der Windnachführung nicht zu weit gedreht werden – öffnen die Sicherheitsschalter, um die Anlage zu stoppen und auf Mittelstellung zurückführen. Mit dem spielfrei arbeitenden Messzahnrad ZRS kann das Gerät an den Zahnkranz angebunden werden.

Empfehlung der Redaktion

Newsletter Maschinensicherheit

Nachrichten, Produkte und Fachberichte aus dem Themenbereich Maschinensicherheit immer aktuell für Sie zusammengestellt. Abonnieren Sie jetzt unseren Newsletter!

Jetzt anmelden

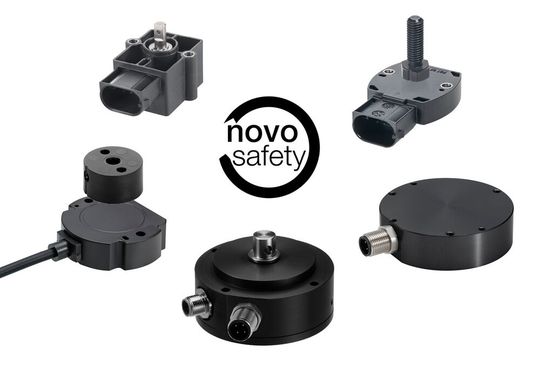

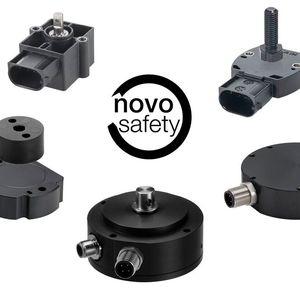

Positionssensorik für sicherheitsrelevante Anwendungen

Zu den Positionssensoren, die sich in sicherheitsrelevanten Anwendungen gemäß DIN EN ISO 13849 bewährt haben, zählen die redundanten, kontaktlos messenden Winkelsensoren RFX-6900 und RSX-7900 von Novotechnik, die auch für extreme Umgebungsbedingungen bestens gerüstet sind. Dank widerstandsfähigem Metallgehäuse und vergossener Elektronik erfüllen sie die Anforderungen der Schutzart IP67 bzw. IP6K9K und eignen sich auch für mobile Anwendungen mit hohen EMV-Anforderungen.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Abonnieren

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Stand: 08.12.2025

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

Bei der Variante RSX-7900 ermöglicht eine stabile Welle mit 13 mm Durchmesser die direkte Anlenkung über einen starken Hebel oder Mitnehmer. Die Heavy-Duty-Sensoren werden für Erfassungsbereiche bis 360° angeboten und sind mechanisch voll durchdrehbar.

Bei den berührungslosen Winkelsensoren RFX-6900 (und RFC-4800, RFE-3200) ermöglicht der zweiteilige Aufbau von Sensor und Positionsgeber größtmögliche Freiheit beim Anbau. Das Fehlen von Welle und Lagerung vereinfacht die Anpassung an kundenseitige Lagertoleranzen und erspart den eventuellen Einsatz von Wellenkupplungen, mechanischer Verschleiß muss nicht berücksichtigt werden.
