Joysticks Exakt steuern mit Fingerspitzengefühl

Industrie-Joysticks von Megatron mit kontaktlosen Hall-Effekt-Sensoren bieten hohe Genauigkeit und Langlebigkeit bei gleichzeitig geringer Einbautiefe.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

IEF-Werner GmbH

Novotechnik Messwertaufnehmer OHG

Industrie-Joysticks sind für eine mechanische und elektronische Dauerbelastung ausgelegt. Sie eignen sich für viele Anwendungen von der Ansteuerung von Kameras bis hin zur Maschinensteuerung oder PC-basierenden Maschinenbedienung. Bei mehrachsigen Anwendungen stellt vor allem Dauerbetrieb der dritten Achse, die zum Beispiel zuständig für Zoombewegungen einer Kamera ist, eine Herausforderung an die Technik dar. Megatron verbaut deshalb in seine Joysticks kontaktlose Hall-Effekt-Sensoren, die durch das magnetische Verfahren verschleißfrei arbeiten und gleichzeitig gegenüber Vibrationen sowie Schockbelastungen unempfindlich sind.

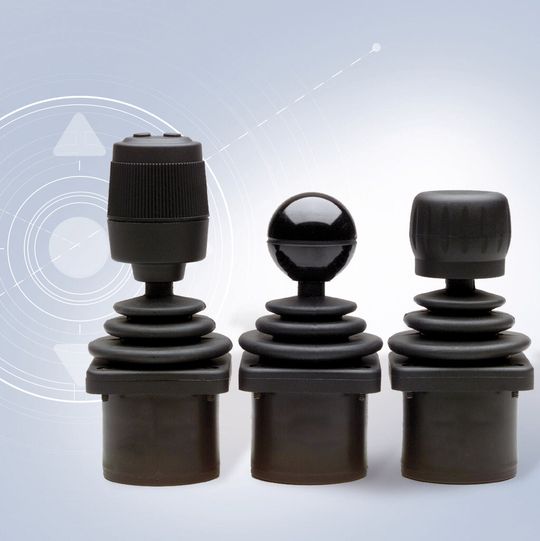

Neu im Repertoire von Megatron ist der Fingerjoystick TRY100. Er steuert eine, zwei oder drei Achsen an und kann mit zwei zusätzlichen Funktionstastern im Knauf ausgestattet werden. Der Hall-Effekt-Sensor sorgt gleichzeitig für eine geringe Einbautiefe von typisch 26 mm. Je nach gewähltem Knauftyp entspricht der Joystick der Schutzart IP 68. Mit der optionalen USB-Schnittstelle kann der TRY100 auch als Mausersatz dienen.

Die Fingerjoystickserie 844 wiederum ist ebenfalls für drei Achsen ausgelegt. Die Einbautiefe beträgt lediglich 19 mm. Optional kann der Anwender eine Bewegungsvorzugsrichtung auswählen, so dass der Joystick in reiner X- oder Y-Richtung mit geringerem Widerstand als diagonal zu bewegen ist. Als Signalausgänge bietet der 844 analoge oder PWM-Ausgänge an. Die Pulsweitenmodulation wird neben industriellen Einsätzen auch häufig für die Ventilsteuerung in mobilen Anwendungen eingesetzt. Die Knüppelbewegung des Joysticks verändert die aktive Pulsbreite und damit das Tastverhältnis zwischen High- und Low-Level.

Die einfachste und schnellste Verbindung zum Industrie-PC stellt ein Stand-Alone-Desktop-Joystick wie der Mach V her. Er besitzt zwei programmierbare Funktionstasten im Knüppel und zehn hinterleuchtete, die so jederzeit deutlich sichtbar sind. In Videoanlagen eignet er sich für die Ansteuerung mehrerer Dome- und PTZ-Kameras. Während Dome-Kameras als festes Element in der Decke verbaut sind, eignen sich bewegliche PTZ-Kameras (Pan = Schwenken, Tilt = Neigen, Z = Zoomen) besonders für die manuelle Bedienung.

Megatron bietet als Zubehör ein USB-Kit zum Nachrüsten für vorhandene Joystickanwendungen. Das Kit funktioniert wie ein Adapter, mit dem auch Joysticks mit potentiometrischen oder mit Hall-Effekt-Sensoren an die USB-Schnittstelle angeschlossen werden können. Das Kit unterstützt bis zu neun Achsen und maximal 28 Taster. Es besteht aus einer einzelnen Platine samt Verkabelung, die den Einsatz in verschiedensten Applikationen unterstützt.

Individuelle Programmierung mit geringem Aufwand

Die Standardkonfigurationen des Kits sind für Desktop-Joysticks wie den Mach V mit zwei oder drei Achsen und bis zu fünf Tastern ausgelegt. Andere Ausführungen können mit geringem Aufwand programmiert werden. Alle Achsen teilen sich die 5 V-Versorgungsleitung und die Masse. An die restlichen Pins der Steckerleiste werden die Signaleingänge gelegt.

Megatron bietet zu den Standardkonfigurationen auch kundenspezifische Sonderausführungen an und gestaltet die Platine nach Kundenwunsch. Tasten oder zusätzliche Funktionselemente können so auf der Platine untergebracht werden. Wird der Joystick abwechselnd als Maus oder Joystick verwendet, erleichtert ein auf der Platine montierter DIP-Schalter das Umschalten. Mit dem programmierbaren USB-Header kann dem Gerät ein kundenspezifischer Namen gegeben werden, der automatisch angezeigt wird.
