Pneumatik Druckluft-Leckagen für die Forschung

| Redakteur: M.A. Bernhard Richter

Absichtlich Druckluft-Leckagen in einer Anlage zu erzeugen war für die Pneumatikexperten von Mader eine ungewöhnliche Anforderung – und wichtiger Teil eines Experiments mit einem interessanten Ausgang.

Firmen zum Thema

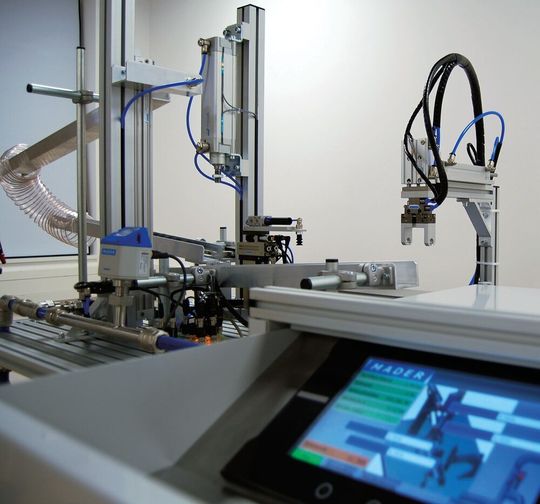

Die Messergebnisse zum aktuellen „Leckage-Szenario“ können auf der dazugehörigen Steuerung abgelesen werden. Sie werden auch in die Fraunhofer-eigene Industrie-4.0-Plattform „Virtual Fort Knox“ übertragen.
Die Messergebnisse zum aktuellen „Leckage-Szenario“ können auf der dazugehörigen Steuerung abgelesen werden. Sie werden auch in die Fraunhofer-eigene Industrie-4.0-Plattform „Virtual Fort Knox“ übertragen.
(Bild: Mader)

Es gilt die oberste Prämisse: Leckagen im System vermeiden, denn sie sind für einen Großteil der Verluste in einem Druckluftsystem verantwortlich. Bis zu 30 % der Energie werden durchschnittlich über Leckagen „verblasen“. Bei 60.000 Druckluftanlagen in Deutschland und einem Stromverbrauch von 16,6 Terrawattstunden pro Jahr könnte allein durch die Beseitigung von Druckluft-Leckagen so viel Strom eingespart werden wie Hamburg und München zusammen pro Jahr verbrauchen.

Lecks in den Fokus

Für Professor Sauer, Bereichsleiter Ressourceneffiziente Produktion am Fraunhofer IPA und Leiter des Instituts für Energieeffizienz in der Produktion (EEP) der Universität Stuttgart, ist das Grund genug, Druckluft-Leckagen in den Fokus zu rücken. Gemeinsam mit den Forschern des Fraunhofer IPA will er Künstliche Intelligenz dazu nutzen, Leckagen in Druckluftsystemen schnell und gezielt zu ermitteln. Der Druckluftdemonstrator, den das Fraunhofer IPA daraufhin in Zusammenarbeit mit Mader konstruierte, soll die Datengrundlage hierfür liefern. „Der Demonstrator schafft die Basis für unsere datengetriebene Produktionsforschung, etwa durch das Trainieren selbstlernender Algorithmen“, erlären Christian Dierolf und Christian Schneider vom IPA.

Auf virtuellen Wegen gegen die Corona-Krise

Angesichts der jüngsten Entwicklungen rund um das Coronavirus werden reihenweise Veranstaltungen abgesagt oder verschoben. Digitalen Plattformen, die diese Entwicklung kompensieren können, kann die Zukunft gehören. Die Vogel Communications Group präsentiert mit „Industrial Generation Network“ eine Lösung für Professionals in der Industrie. Die Plattform ermöglicht als digitale Ergänzung eine umfassende Vernetzung: Digitale Begegnung und Kontaktanbahnung sowie Produktpräsentation und thematischer Austausch stehen im Zentrum. Tools wie Terminvereinbarung und Videokonferenzen ermöglichen es Professionals, sich zu vernetzen, Termine zu vereinbaren und nah an der jeweiligen Branche zu recherchieren. Damit ersetzt die Plattform die aktuell stark eingeschränkte Face-to-Face-Kommunikation vor allem auf Messen.

Wie kann die Plattform mir helfen?

Undichtigkeiten verstehen lernen

Zunächst galt es aber zu verstehen, wie sich eine Undichtigkeit im System bemerkbar macht. Hierfür wurde ein Handlingsystem aufgebaut, das eine automatisierte Fertigung simuliert. An insgesamt vier Stationen – pressen, schwenken, aufnehmen mittels Vakuum und transportieren – können jeweils maximal vier unterschiedliche Szenarien gewählt werden: alles dicht, Knick im Schlauch, Loch im Schlauch und mechanische Undichtigkeit.

Alle Mess- und Sensordaten werden zusätzlich mittels OPC UA automatisiert auf die Industrie-4.0-Plattform „Virtual Fort Knox“ übertragen. Dort werden sie für weiterführende Analysen verarbeitet. „Allerdings hat man bei solchen IIoT-Projekten in den seltensten Fällen eine komplett unkomplizierte Ausgangslage – das heißt Sensoren und Messgeräte, die alle die gleichen Schnittstellen und Übertragungsprotokollen nutzen“, erklärt Balachtsis, verantwortlich für das Innovationsmanagement bei Mader. „So war das auch in diesem Fall. Wir haben sowohl analoge als auch digitale Sensoren mit IO-Link-Anbindung eingesetzt. Die besondere Herausforderung lag in der Synchronisation der Übertragungsgeschwindigkeiten, um eine flüssige Datenübertragung sicherzustellen“, erläutert Balachtsis.

Die Herausforderung hat er gemeinsam mit Thomas Lang, Projektmanager Pneumatik bei Mader, und einem Steuerungstechniker gemeistert. „Das Ergebnis ist ein Demons­trator, der umfangreiche Daten für die automatisierte Erkennung von Druckluft-Leckagen erzeugt und bereitstellt. Darüber hinaus nutzt das Fraunhofer IPA ihn in Seminaren zu Demonstrationszwecken“, berichtet Balachtsis.

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer dienstags und freitags zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

Die Folgen einer Leckage erleben

Aus seiner täglichen Arbeit bei Mader weiß er, wie wichtig Transparenz ist, wenn es um Druckluft geht. „Wenn Semi­narteilnehmer live sehen, welche direkte Folge ein geknickter Schlauch oder gar eine Leckage im System haben, werden sie eher bereit sein, sich mit dem Thema auseinanderzusetzen“, so Balachtsis. Dann, so sagt er, steige auch die Bereitschaft Leckagen zu ermitteln und zu beseitigen.

Heute werden Leckagen im Druckluftsystem noch standardmäßig mit Hilfe von Ultraschalltechnologie geortet. „Ultraschall macht das ‚Pfeifen‘ der kleinsten Leckage hörbar. Das ist bei laufendem Produktionsbetrieb möglich, erfordert aber entsprechenden Aufwand, weil man die Ortung direkt vor Ort durchführen muss“, weiß Marina Griesinger, Leiterin Energieeffizienzmanagement bei Mader. „Die Rentabilität einer solchen Ortung und anschließenden Beseitigung ist dennoch sehr hoch – sowohl wirtschaftlich als auch hinsichtlich der Einsparung von CO2.“

Das Fraunhofer IPA hat sich zum Ziel gesetzt, den Prozess weiter zu optimieren. Der Demonstrator schaffe die Basis für die datengetriebene Produktionsforschung etwa durch das Trainieren selbstlernender Algorithmen, erklären die Fraunhofer-Forscher. In Zukunft sollen mit deren Hilfe Leckagen nicht nur ermittelt und lokalisiert werden. Auch die Bezeichnung und Bestellnummer des betroffenen Bauteils soll per App ausgespielt werden. So könne sich der Druckluftverantwortliche Zeit sparen und insbesondere die Ausfallzeiten minimieren, zeigen sich die Forscher überzeugt.

Bis diese Ideen Realität sind, bleibt für Marina Griesinger und ihre Kollegen noch viel zu tun: „Dank Leckage-App und der Druckluft-Software LOOXR haben wir den Ortungs- und Beseitigungsprozess schon deutlich optimiert. Unsere Mission ist, Druckluftprozesse maximal effizient zu gestalten – energetisch wie wirtschaftlich. Die Digitalisierung spielt uns mit jedem Fortschritt und jeder Erkenntnis in die Karten.“
