Neue Kommunikationsmodule für Kleinsteuerungen, zukunftssichere Drehgeber sowie ein System zur sicheren Abstandsmessung: Diese Neuigkeiten aus der Maschinensicherheit stellen wir Ihnen in diesem Beitrag näher vor.

Direkter und robuster „Draht“ ins Feld

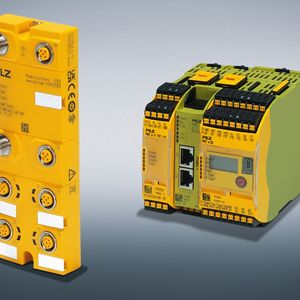

Für eine verlässliche und flexibel ausgerichtete Kommunikation dezentral im Feld bietet die sichere Kleinsteuerung PNOZmulti 2 von Pilz zwei neue Ein- und Ausgangsmodule PDP67 in der Schutzart IP67. Die beiden neuen Module verfügen über entweder vier 5-polige bzw. zwei 5-polige und zwei 8-polige M12-Steckverbinder und werden direkt über diese an der Maschine installiert. Sie werten die Signale angeschlossener Sensoren und Aktoren – wie z.B. Not-Halt –im Feld zuverlässig aus. Maschinen laufen damit hochverfügbar und sicher.

Die neuen Ein-/ Ausgangsmodule mit Schutzart IP67 ermöglichen eine schnellere Inbetriebnahme, da aufwendige Kabelführungen aus dem Feld zum Schaltschrank entfallen. Die Module sind resistent gegen Schmutz und Wasser. Das lässt den Einsatz auch in rauen Umgebungen zu. Daneben sind die neuen Varianten mit Edelstahlverschraubung beispielsweise für den Einsatz in der Nahrungsmittelindustrie geeignet.

Bildergalerie

Das neue Modul PDP67 F 8DI4DO 5/5 ION bietet acht sichere Eingänge und zusätzlich vier sichere Halbleiterausgänge, die sich auch als Standard-, Testtakt- oder 24-V-Ausgänge konfigurieren lassen. Das zweite neue Modul PDP67 F 10DI4DO 5/8 ION stellt zwei 5-polige und zwei 8-polige M12-Steckverbinder bereit. Über die beiden 8-poligen Steckverbinder können die Pilz-Sicherheitszuhaltungen PSENmlock bzw. PSENmlock mini jetzt direkt angeschlossen werden. Daneben ist die Reihenschaltung des Schutztürsystems PSENmlock möglich, so dass nur ein Port verwendet werden muss.

Drehgeber für die neue Maschinenverordnung

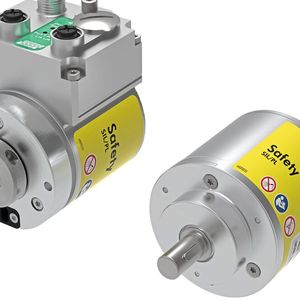

TR Electronic verfolgt seit vielen Jahren die Strategie, die robuste Drehgebertechnologie von TR auch für Anwendungen bereitzustellen, die funktionale Sicherheit nach SIL2 / PLd oder SIL3 / PLe erfordern. Die Serie CD_582 bietet im Standardbauraum von 58-mm-Drehgebern gesicherte Absolut-Drehgeberwerte über PROFInet/PROFIsafe, FailSafe over EtherCAT, Powerlink openSAFETY, CIPsafety over Ethernet/IP und CANopen safety.

Sowohl die sicheren Drehgeber als auch die Maschinen und Anlagen, in denen diese Geräte verwendet werden, unterliegen in der Regel derzeit der eingeführten Maschinenrichtlinie. Nun wird in Kürze die Übergangsfrist für die neue Maschinenverordnung (2023/1230) ablaufen. Die Komponenten von TR Electronic sind bestens auf diese Änderung vorbereitet. So besitzen die Drehgeber z.B. die notwendige EG-Baumusterprüfbescheinigung, die dann wiederum in die Gesamtbetrachtung der Anlage oder Maschine einbezogen wird. Alle notwendigen Unterlagen können die Anwender direkt auf Basis ihrer Artikelnummern über den Internetauftritt von TR Electronic beziehen; die Dokumentationspflichten können so mit überschaubarem Aufwand erfüllt werden.

Ebenso arbeitet TR kontinuierlich daran, die Anforderungen nach IEC 62443 für Cyber Security zu erfüllen und wird bis zum Zieltermin 2027 die gesetzlich verpflichtende Zertifizierung für Operational-technology-Komponenten realisieren. Die verschiedenen Anforderungen und Angriffsszenarien werden bereits jetzt bei allen Entwicklungen berücksichtigt und die entsprechenden Risikobewertungen haben gezeigt, dass die aktuell ausgelieferten Serien schon viele der Bedingungen erfüllen.

Radar für die funktionale Sicherheit

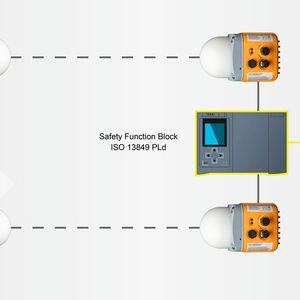

Mit LPR-Safe stellt Symeo ein System zur sicheren Abstandsmessung gemäß der Norm zur funktionalen Sicherheit EN ISO 13849 PLd vor. Es eignet sich beispielsweise für halbautomatische und automatische Kransysteme oder schienengebundene Fahrzeuge. Mit dem System können Hersteller während der Entwicklung funktional sicherer Hebe- und Fördermittel-Installationen eine Lösung integrieren, die bereits eine Zertifizierung vorweisen kann. LPR-Safe basiert auf einem zertifizierten Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens SPS und der redundanten Messung von Distanzen mit Radarsensoren.

Cyber Resilience Act

Gedanken machen über die Support-Period

Die Lösung kann überall dort nachgerüstet werden, wo bereits die für LPR-Safe vorgesehenen Symeo-Radarsensoren im Einsatz sind: LPR-Safe kann entweder mit vier LPR-1DHP-291 Radarsensoren für eine Reichweite von bis zu 300 m, einer Messgenauigkeit von bis zu ±10 mm und einer Messrate von 50 Hz ausgestattet werden oder mit vier LPR-1D24. Diese weisen eine Reichweite von bis zu 1000 m, eine Genauigkeit von bis zu ±5 cm und eine Messrate von 20 Hz auf. Benötigt wird darüber hinaus der zertifizierte Funktionsblock (EN ISO 13849 PLd) auf einer fehlersicheren Siemens-S7-SPS.

LPR-Safe soll nach Abschluss der Zertifizierung voraussichtlich ab Mitte 2025 verfügbar sein.
