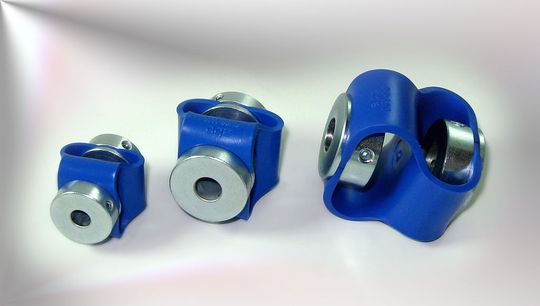

Elastische Kupplungen Doppelschlaufenkupplungen gleichen große Radial- Axial- und Winkelversätze aus

Die Konstrukteure von ABP-Antriebstechnik entwickelten eine neue Familie von Doppelschlaufenkupplungen. Durch Verbindungselemente aus Polyurethan können die Kupplungen sehr große Radial- Axial- und Winkelversätze ausgleichen.

Anbieter zum Thema

SCHMIDT-KUPPLUNG GmbH

FAULHABER Antriebssysteme

ORBIT GmbH Antriebstechnik

ABP Antriebstechnik GmbH

Für eine größtmögliche Flexibilität der Doppelschlaufenkupplungen sorgen Verbindungselemente aus Polyurethan. Durch diese Verbindungselemente können die Kupplungen sehr große Radial- Axial- und Winkelversätze ausgleichen. Ein weiterer positiver Effekt ist laut Hersteller die hervorragende elektrische und thermische Isolierung. Die Naben aus galvanisch verzinktem Stahl haben je zwei Gewindestifte nach DIN 916. Die Kupplungen können bei Temperaturen von -30 °C bis +80 °C eingesetzt werden.

Die Doppelschlaufenkupplungen sind in vier verschiedene Baulängen in 28 mm, 35 mm, 48 mm und 60 mm erhältlich. Bohrungen sind bis 19 mm Durchmesser in der größten Variante lieferbar. Selbst in der kleinsten Baugröße sind Bohrungen von 10 mm möglich. Passfedernuten sind optional realisierbar, ebenso verschiedene Bohrungskombinationen.

Die Doppelschlaufenkupplungen sind zum Beispiel geeignet für Antriebe im Maschinen- und Anlagenbau und in der Messtechnik für den Antrieb von Drehgebern und Resolvern. (mi)
