Gelenklager DEVA-Gelenklager sichern 1.300 m lange Hängebrücke über Hardangerfjord

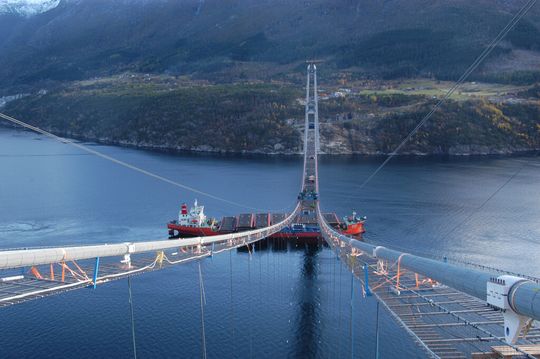

Die Brücke über den Hardangerfjord in Norwegen wird nach ihrer voraussichtlichen Fertigstellung im Juni 2013 mit einer Spannweite von um die 1.310 Metern eine der größten Hängebrücken der Welt sein. Insgesamt 128 Gelenklager der Federal-Mogul DEVA GmbH aus Stadtallendorf sorgen dafür, dass der Verkehr 53 Meter über dem Meeresspiegel über die „norwegische Golden Gate Bridge“ dennoch sicher fließen kann.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

SPN Schwaben Präzision Fritz Hopf GmbH

SCHMIDT-KUPPLUNG GmbH

Federal-Mogul Holding Deutschland GmbH

Die Brücke über den Hardangerfjord in Norwegen wird nach ihrer voraussichtlichen Fertigstellung im Juni 2013 mit einer Spannweite von um die 1.310 Metern eine der größten Hängebrücken der Welt sein. Insgesamt 128 Gelenklager der Federal-Mogul DEVA GmbH aus Stadtallendorf sorgen dafür, dass der Verkehr 53 Meter über dem Meeresspiegel über die „norwegische Golden Gate Bridge“ dennoch sicher fließen kann.

Diese Gelenk-Loslager verbinden seit Ende vergangenen Jahres die Fahrbahn der Brücke über Hänger mit den Brückenseilen, die über die beiden 220 Meter hohen Brückenpylonen geführt sind. Sie gleichen die Bewegungen der Fahrbahn aus, die durch Wind oder Vibrationen aufgrund des Verkehrs entstehen. Die DEVA-Anwendungsingenieure setzen bei den Lagern als Gleitmaterial selbstschmierende Verbundgleitwerkstoffe ein. Den Auftraggeber, die norwegische Straßenverwaltung Statens Vegvesen, überzeugte die hohe Leistungsfähigkeit der Materialien, die auch unter Extrembedingungen ihre grundlegenden Funktionen behalten.

Hohe Lasten sicher auffangen

„Die besondere Herausforderung für die Brücke über den Hardangerfjord besteht zum einen in den hohen Lasten, die durch die besondere Bauart der Hängebrücke aufzufangen sind“, sagt August Stadlmayr, Geschäftsführer der Federal-Mogul DEVA GmbH. „Dazu kommen der Winddruck durch hohe Windgeschwindigkeiten, der wegen des Standortes zu erwarten ist, sowie die Vibrationen, die durch den Verkehr auf der Brücke entstehen. Diese führen zu Mikrobewegungen an den Lagerpunkten, weshalb Wälzlager für solche Anwendungen nicht in Betracht kamen.“

Federal-Mogul hat speziell für diesen Einsatz eine auf die Anforderungen abgestimmte Lösung entwickelt. Dabei handelt es sich um 120 Gelenklager mit einem Bolzendurchmesser von 16 Zentimetern. Für die Haupthalteseile direkt neben den beiden Brückenpylonen werden acht Gelenklager mit einem Bolzendurchmesser von 30 Zentimetern eingesetzt. Alle Gelenkkugeln bestehen aus rostfreiem Stahl, in die ein Gleitlager aus deva.bm eingepresst wird. Das Lagergehäuse bildet ein zweiteiliger Kugelring, der ebenfalls mit deva.bm ausgekleidet ist.

Dagegen sind die Anlaufscheiben zur Aufnahme von Axialkräften aus deva.metal gefertigt. deva.bm ist ein dünnwandiger, selbstschmierender Verbundgleitwerkstoff, bestehend aus einen Stahl-, Edelstahl- oder Bronzerücken mit einer deva.metal Gleitschicht, einem Sinter-Werkstoff mit gleichmäßig eingelagertem Festschmierstoff.

Kombination verschiedener Gleitwerkstoffe

„Mit der Kombination unserer verschiedenen Gleitwerkstoffe und Trägermaterialien erfüllen wir nicht nur die speziellen Anforderungen unserer Kunden, wir erfüllen darüber hinaus weitere Sicherheitsaspekte“, erklärt Stefan Heinze, Anwendungsingenieur bei DEVA. Sollten nämlich die Gleitschichten bei Belastungen über die geforderten Werte hinaus beschädigt oder komplett zerstört werden, bleibt immer noch die Struktur des Gelenklagers und seine Funktion in reduzierter Form erhalten.

deva.bm ist wartungsfrei, besitzt ein hohes statisches und dynamisches Lastaufnahmevermögen und weist einen niedrigen Reibwert auf, da in die Bronzematrix homogene Festschmierstoffe wie Graphit oder PTFE eingelagert sind. Die Lebensdauer des Lagers wird letztlich bestimmt vom Reibweg. deva.bm hat bei einem Reibweg von 1000 Metern einen Verschleiß von 20μ. Da die Gleitschicht einen Millimeter dick ist, errechnet sich so ein Reibweg von rund 50 Kilometern bis zum Verschleiß des Lagers.

Der Werkstoff der Anlaufscheiben ist deva.metal, ein Produkt der Sinter-Metallurgie. Er ist nicht porös und ölgetränkt, sondern hochverdichtet und mit eingelagertem Festschmierstoff versehen. Darüber hinaus eignet sich deva.metal für Trockenlauf bei niedrigen Gleitgeschwindigkeiten und zeichnet sich unter anderem durch hohe Temperatur- und Korrosionsbeständigkeit aus.

Fazit

Die wartungsfreien und zuverlässigen Deva-Gleitlager haben sich weltweit bereits in vielen Brückenbauwerken bewährt, wie beispielsweise in der Klappbrücke im Hafen von Valencia, über die auch die Formel 1-Rennstrecke führt oder die Klappbrücke über die Peene bei Anklam sowie die Rethebrücke in Hamburg. (hö)

Federal Mogul stellt auf der Bauma in Mü+nchen aus. Halle A5, Stand 220
